Vad borde vara vattenbrunnen? Vilka material kan dess väggar tillverkas av? Är det svårt att bygga denna struktur med egna händer eller installera en färdig lösning?

I artikeln kommer vi att försöka hitta svar på denna serie frågor.

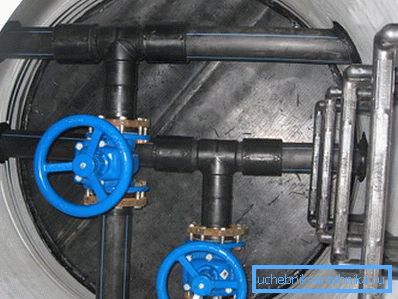

Avstängningsventiler i brunnsvattentillförseln.

Allmänna krav

Låt oss börja med de formella kraven för brunnar.

Det finns ingen separat SNiP för installation av vattenbrunnar. Ett antal krav framgår dock tydligt i sanitetsnormen och reglerna för nummer 2.04.02-84, som reglerar strukturen hos externa vattenförsörjningsnät.

  • Höjden på brunnets arbetsdel (från dräneringsytan till locket) bör inte vara mindre än 1,5 meter.
  • För ett spår med en diameter på upp till 400 millimeter är det minsta avståndet från röret till brunnarnas väggar 0,3 meter. För en diameter på 500-600 mm ökar den till en halv meter och med en spårdiameter på mer än 600 mm - upp till 0,7 m.

Fotografens kommentar: tyvärr, SNiP klargör inte hur avståndet mäts i runda brunnar.

  • Rörflänsar med en diameter på upp till 400 mm ska vara minst 30 centimeter från väggen. Med en diameter på mer än 400 millimeter ökar avståndet till en halv meter. Instruktionen är endast ansluten med hjälp av installationsarbetet: med stor flänsstorlek används tjockare bultar, som ofta måste flyttas med en lång spak.
  • Avståndet från höljets kant mot en vägg upp till 300 mm är minst 0,4 meter, för en diameter på mer än 300 mm är det en halv meter.
  • Rörets bottenyta (spår eller entré i huset) från sängens yta bör separeras:
  • Med en diameter av 400 mm - 25 centimeter;
  • Med en diameter av 500-600 mm - 30 centimeter;
  • Med en diameter på mer än 600 mm - 0,35 meter.
  • Skyddsventilens toppunkt bör separeras från vilken yta som helst med 30 centimeter ledigt utrymme. För rattportventilen med en icke stigande skaft ökar avståndet till en halv meter. Förresten, ett konstigt krav: för installation och reparation av båda typerna av ventiler kräver ungefär samma utrymme.

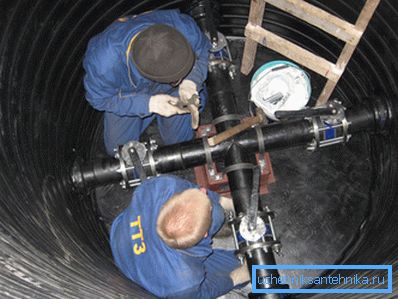

  • Var uppmärksam på avståndet från ventilerna från väggarna.
    • För nedstigningen i brunnen på sin vägg rekommenderas att utrusta de rillade konsolerna av stål eller gjutjärn. Det är dock tillåtet att använda en bärbar stege - en sida eller vikning.
    • Användning av dubbelisolerade kåpan för brunnen är inte obligatorisk och används om det finns en teknisk motivering (om det i en region med svåra frostformer ger byggnaden av vattenförsörjningsbrunnen sitt djup något under jordfrysningsnivån).

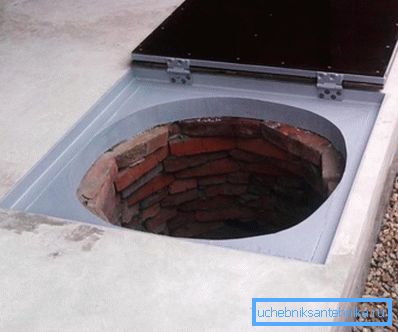

    Stålskydd med isolering.

    Material och konstruktionsegenskaper

    Vad kan vara brunnarnas väggar?

    Förstärkt betong

    Det är av det att brunnarnas väggar ofta görs för att betjäna lägenhetsbyggnader. Men även privata ägare betongbrunnar byggs också; men om rektangulära eller kvadratiska monolitiska strukturer (de kräver enklare formning) oftare är konstruerade för att komma in i vatten i ett privathus, följer organisationer ett mer tekniskt system med färdiga ringar.

    Det är nyfiken: I bilagorna till regeldokumenten är det möjligt att hitta de beräknade normerna för grundmaterial och verk. Till exempel innehåller uppskattningstabellen över vattenbrunnar för nummer 22-04-003, kopplad till HESN-2001-22, en komplett lista över verk och material för anordningen av en prefabricerad monolitisk brunn på 10 kubikmeter.

    Tabell GESN med en lista över byggkostnader.

    Hur ser självständig konstruktion ut? På samma sätt som vid konstruktion av en betong septiktank eller källare.

    Det enda problemet är att formningsdesignen måste ge hål för brickorna och inmatningsbrickorna.

    1. Stiftelsen grop kommer av, storleken som överstiger något brunnets framtida storlek.
    2. Botten är fylld med ungefär 20 centimeter murbana eller sand. Sängkläderna kommer att ligga till grund för väggarna och fungera som dränering.
    3. Kammarens väggar överlappar vattentätningsmaterialet - takmaterial eller polyeten. Han kommer bland annat inte att ge cementjelly värdelös filtrerad i jorden, vilket minskar styrkan i strukturen.
    4. Armorramen är konstruerad. Idealiskt är de räfflade armaturerna stickade med glödgad tråd, men det går att använda färdiga nät eller metallskärning.
    5. Formering byggs. Material - brädor, OSB, DSP eller plywood.
    6. Formningen hälls i lager med M200 konkret eller självberedd lösning. Sammansättning - 1 del av cement, 3 delar sand och 3 delar krossad sten. Varje 20-25 cm betong är spunnen med förstärkning.
    7. Från ovan läggs den färdiga plattan med brunnskyddet.

    tegel

    Byggandet av tegelväggar är inte mycket mer komplicerat; dock är storleken på gropen i detta fall något större. Anledningen är att yttre vattentätning är mycket önskvärt för tegelverk. Det utförs av bitumenmastik i flera lager..

    Observera: för att lägga bara röd lera tegel används. Silikat destrueras snabbt i en fuktig miljö.

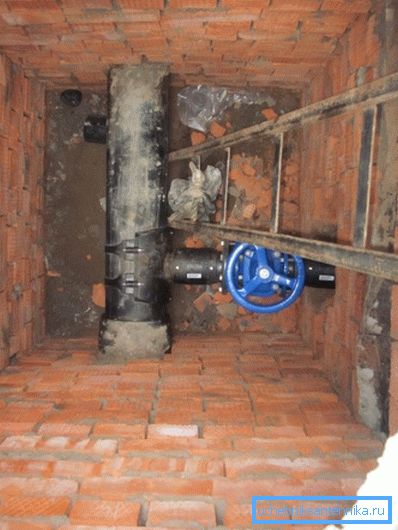

    Väggarna på brunnen i bilden är gjorda av fast röd tegelsten.

    Läget själv är ganska traditionellt: halvsten, med de horisontella raderna som ligerar minst en fjärdedel av tegelns längd. Cement-sandmortel i proportion 1: 3 används som bindemedel; sand är förskärmad. Tjockleken på sömmen - standard 12 mm.

    plast

    Plastavlopp och vattenberedda brunnar är fördelaktiga genom att de tillåter att spara tid betydligt. Deras väggar är som regel ett tjockt korrugerat rör av polyeten eller polypropen med kranar under brickor och tätningsringar.

    För att öka ringstyvheten och förbättra värmeisoleringen tillverkas denna produkt med dubbla väggar.

    Priset på dessa produkter överstiger dock lite kostnaden för byggnadsmaterial vid självkonstruktion av betong eller tegel. En brunn på två meter hög och med en diameter av 70 cm kostar ungefär 15-17 tusen rubel.

    Hur är installationen av en rörmokeri väl gjord av plast?

    1. Diken kommer ut är något större jämfört med brunnstorleken. Beståndet i storlek ska vara ca 20 centimeter i alla riktningar.
    2. Ett sandstrumpor bildas.
    3. Plastkonstruktion faller till botten av gropen.
    4. I närvaro av en primingkammare (viktningsmedel, en behållare som förhindrar uppstigning av plast i våtmark) är den fylld med betong.
    5. All kommunikation är monterad: stoppventiler, ett brunnförfilter och en vattenmätare ansluts till rörledningens utlopp.
    6. Återfyllning utförs. För brunnar med ökad styvhet (med böljad yta) används tidigare utgrävd mark med manipulering var 20 centimeter. För strukturer med släta väggar utförs återfyllning med en cement-sandblandning i ett förhållande av 1: 5.
    Korrugering av väggarna ger ökad ringstyvhet.

    slutsats

    Videon i den här artikeln kommer traditionellt att erbjuda läsaren ytterligare material. Framgångar i konstruktion!
