Vatten- och avloppsskyddsområde: regulatoriska krav

Hur stor är skyddszonen för vattenförsörjningen av SNiP? Hur långt från den centrala avloppsledningen kan man bygga? Vad ska vara avståndet från septiktanken till andra strukturer på platsen? Låt oss försöka svara på dessa frågor.

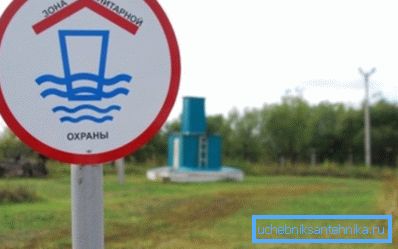

Säkerhetszonens huvudsakliga vattenförsörjning.

Orsaker till begränsningar

Till att börja med, låt oss tänka på varför vi behöver vattenförsörjning och avloppsskyddsområden.

Det finns flera skäl till deras existens.

  • Under konstruktion kan tekniska nätverk skadas direkt. (till exempel när grävmaskinen arbetar) eller när jorden går i gropen.

Obs: rörelsen av byggutrustning över en rörledning 1 till 1,5 meter djup är inte heller så säker för honom. Bristande uttag av gjutjärnspipor eller deformation av polyetylenrör, vilket minskar deras clearance, är ofta en direkt följd av en signifikant belastning på marken ovanför dem.

  • Depressurisering av ingenjörskommunikation, i sin tur kan det också orsaka skador på närliggande byggnader, tvätta jorden bort under deras fundament.
  • Slutligen är det också viktigt med sanitära och epidemiologiska överväganden när det gäller avloppsvatten.. Att komma in i brunnen eller brunnen med dricksvatten från E. coli från en otät rörledning eller från en septiktankfiltreringsbrunn kan skapa ett allvarligt hot mot invånarnas hälsa i närliggande strukturer. Detta gäller delvis också för vattenrör: Undertryck under vissa förhållanden kan leda till förorening av dricksvatten.
Drick bättre rent vatten, eller hur?

Regelverkan

Bredden på skyddszonen för vattenförsörjningen och avloppssystemet nämns i flera inhemska regleringsdokument. I de bästa ryska traditionerna lämnar motsägelserna i dem utrymme för olika tolkningar av kraven.

SNiP 2.04.02-84

Dokumentet om utformningen av externa vattenförsörjningsnät etablerar följande dimensioner av skyddszonen för vattenledningar som ligger över outvecklade områden:

förhållanden Säkerhetszon, meter
Torr mark, diameter upp till 1000 mm 10
Torr mark, diameter över 1000 mm 20
Våt mark 50

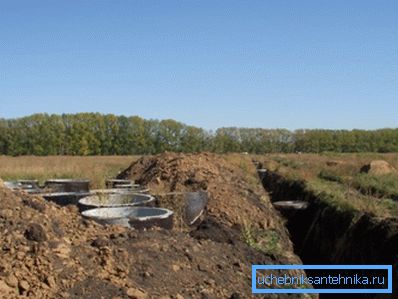

Lägger köldvattenförsörjning på motorväg i oförvecklade områden.

Men i uppbyggda områden kan skyddsområdet för huvudvattentillförseln reduceras enligt överenskommelse med den sanitära epidemiologiska tjänsten.

Vilka är kraven för skyddszonen?

  1. Inom gränserna är närvaron av källor till förorening av grundvatten och marken själv oacceptabel. Listan innehåller deponier, toaletter, gödsellagring etc. Om säkerhetszonen gränsar till förorenade områden, bör endast plast och stål (dvs utan avtagbara anslutningar) användas för vattenrör.

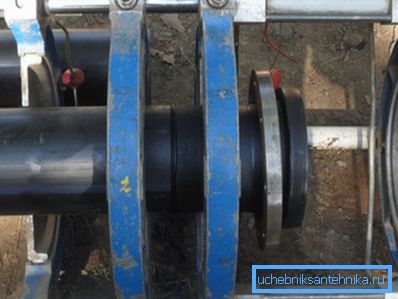

Installation av VVS med lågtryckspolyeten.
  1. Det är förbjudet att lägga vattenrör på industriområden, jordbruksföretag, boskapsbruk, kyrkogårdar, bevattnade områden, filtreringsfält av autonoma avloppssystem.

SNiP 2.07.01-89

Det andra dokumentet ägnas åt att planera utvecklingen av byar och städer. Låt oss utesluta de viktigaste ögonblicken från sin text inom intresseområdet för oss.

De maximala storlekarna på anläggningar för dricksvattenreningsverk med olika produktivitet är lika med:

Produktivitet, m3 / dag Område, ha
800 och mindre 1
800-12000 2
12 000 - 32 000 3
32 000 - 80 000 4
80000 - 125000 6
125 000 - 250 000 12
250000 - 400000 18
400 000 - 800 000 24

Men anvisningarna om fördelning av utrymme för avloppsreningsverk för avloppsvatten:

Produktivitet, m3 / dag Område, ha
700 eller mindre 0,5
700 - 17000 4
17 000 - 40 000 6
40 000 - 130 000 12
130 000 - 175 000 14
175 000 - 280000 18

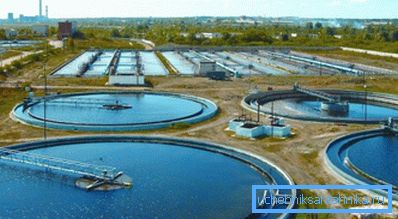

Avloppsreningsverk.

Viktigt: För det lokala avloppssystemet är den största storleken på platsen för reningsverket och dess skyddsområde 0,25 ha.

Att placera ingenjörsnät i förlikningen bör huvudsakligen ligga inom gränserna för vägar och gator. Samtidigt rekommenderas att avlopps- och vattenförsörjning görs inom delningsremsan mellan banorna. Under trottoarer kan ingenjörsnät också läggas, men endast i brickor eller tunnlar.

På gatorna utan att dela körfält kan tekniknät läggas direkt under körbanan - igen, i kanaler eller tunnlar, som om nödvändigt kan repareras eller bytas ut utan att öppna vägen.

Om du inte följer denna regel kommer priset på eventuell nödsituation eller planerad reparation att öka dramatiskt, både tack vare behovet av att återställa väggolvet och på grund av tvångsriktning av trafikflöden under arbetet.

Vid en vägbredd på mer än 22 meter borde vattentillförseln dras åt båda sidor. Vid svåra markförhållanden (i synnerhet på permafrosten eller på nedsänkt jord) bör vattenledningsledningar läggas i kanaler eller tunnlar, oavsett andra faktorer.

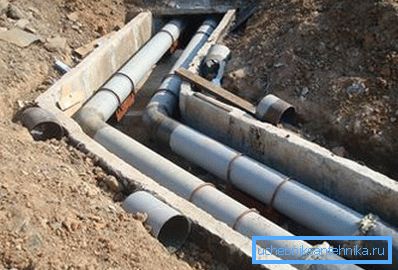

Placering av rörledningar i facket.

Hur många meter av en säkerhetszon i ett vattenförsörjningssystem och avlopp kan inte byggas upp med andra konstruktioner? På den här frågan ger SNiP ett fullständigt entydigt och detaljerat svar, även om det strider mot föregående lagstiftningsdokument.

föremål Minsta avstånd, meter
VVS och tryckavlopp Gravity drainage (inklusive stormvatten)
Grundar av byggnader för något ändamål 5 3
Stiftelser av staket, stöd av kommunikationslinjer, övergångar 3 1,5
1520 mm bred järnvägsmätningsaxel 4 4
Axeln för smalspåret järnväg och spårvagn spår 750 mm bred 2,8 2,8
Kanten av vägen (körväg) 2 1,5
Grunderna för kraftöverföringstorn med spänning upp till 1 kV, kontaktnät för eltransport, gatubelysning 1 1
Grunderna för kraftöverföringstorn med spänning på 1 - 35 KV 2 2
Grunderna för kraftöverföringstorn med spänning över 35 KV 3 3

I testet av dokumentet anges således uttryckligen att den maximala säkerhetszonen för vattenförsörjningsnät inom avvecklingen är 5 meter. Det är just detta värde som är värt att vägledas av om du planerar att bygga på en stads eller byns territorium.

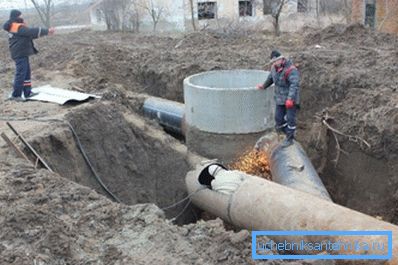

Bilden visar mycket tydligt fördelarna med ett stort avstånd till vattnet.

Författarna till SNiP gör några ganska nyfiken anteckningar till bordet.

  • Minsta avståndet mellan hushållsavloppet och asbestcementens vattenförsörjningsrör är fortfarande samma 5 meter.
  • För gjutjärnsvattenrör med diameter 200 mm minskas detta avstånd till en och en halv och med en diameter på mer än 200 mm - till tre meter.
  • Polymer vattenförsörjning av vilken storlek som helst kan läggas på en och en halv meter från avloppet.

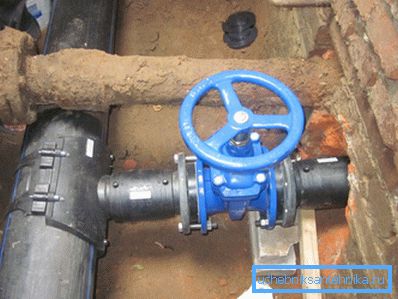

Polyetenrör med svetsade leder säkerställer absolut vattentillförsel.
  • Avståndet från vattenförsörjningen till dränerings- eller stormvattnet ska inte vara mindre än 150 cm, oavsett rörledningens material och diameter.
  • Strömkablarna kan vara en halv meter från vattenförsörjningen, och värmeanslutningen eller tunnlarna för något ändamål - i en och en halv.

SNiP 2.04.03-85

Det sista dokumentet vi är intresserade av reglerar byggandet av externa avloppsnät och anläggningar. Naturligtvis är vi intresserade av först och främst storleken på sanitetsskyddsområdena som fastställs av SNiP, och i ett ganska smalt område.

Låt oss utesluta de punkter som bör inriktas under byggandet av autonoma avloppssystem och lokala reningsverk:

  1. Septiktankens skyddsområde är 5 meter.
  2. För filtret väl ökar det till 8 meter.
  3. Filtreringsfältet med en kapacitet på högst 15 kubikmeter per dag kräver att man skapar en 15 meters sanitetsskyddsområde.

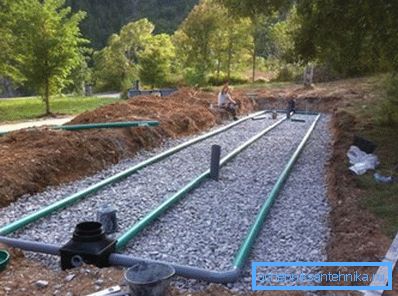

Filtreringsfält under uppförande.

  1. Slutligen begränsar filtergraven och sand- och grusfiltret byggnaden till ett minimum av 25 meter.

slutsats

Vi hoppas att de ovannämnda lagkraven och listan över konstruktionsdokument kommer att hjälpa läsaren att skapa egna projekt. I videon i den här artikeln hittar du ytterligare tematiska material. Lycka till!
