Vatten- och avloppsdesign: regulatoriska krav och praktiska

Enligt vilka myndighetsdokument är vattenförsörjningen och avloppsdesignen utförd? Hur uppskattar du den önskade rördiametern? Är det svårt att beräkna tryckförlusten i en rörledning med kända parametrar? Vad är sluttningen för att lägga avloppsrör? I artikeln kommer vi att försöka hitta svar på dessa och några andra frågor.

Reglerande handlingar

Vilket SNiP för utformning av vattenförsörjning och avloppsnätverk gäller för närvarande?

Följande dokument ger det största värdet för konstruktören:

• SNiP 2.04.02-84, som reglerar byggandet av extern vattenförsörjning.
• SNiP 2.04.03-85, tillägnad byggandet av utomhusavlopp.
• SNiP 2.04.01-85, som innehåller krav på internt vattenförsörjning och avloppsnät.

Användbar: specialiserade instruktioner för konstruktion och installation av vattenrör och avlopp från plaströr finns dessutom i byggnadskoderna СН 478-80.

Låt oss ta en titt på nyckelkraven för de angivna dokumenten.

SNiP 2.04.02-84

Den genomsnittliga dagliga vattenförbrukningen per person som fastställs i projektet för extern vattenförsörjning ska motsvara följande tabell:

Vattenförbrukning för bevattning av grödor, underhåll av boskap, fjäderfä, etc. antagen av avdelningsstandarder för den relevanta industrin.

Det minsta fria trycket i akvedukten vid inmatningen till en separat byggnad vid toppens utlopp bör motsvara:

• För envåningsbyggnad - 10 meter.
• För flera våningar byggnader - 10 meter + 4 meter per våning.

Minsta trycket på vattenkolonnen - 10 meter.

Flerhushus i områden med låg- eller enhusbyggnader är försedda med egna swappar.

I vattenkällans roll kan det vara:

• Floder och kanaler.
• Reservoarer, dammar, sjöar.
• Underjordiska källor.

För produktionsbehov är användningen av behandlat avloppsvatten tillåtet. Användningen av grundvatten, sammansättningen och kvaliteten på motsvarande dricksvattenförsörjning för industriell vattenförsörjning är förbjuden.

Utformning av utomhusvattenförsörjning av bosättningar bör genomföras med beaktande av möjligheten att använda dricksvattenförsörjningssystemet för brandbekämpning.

SNiP 2.04.03-85

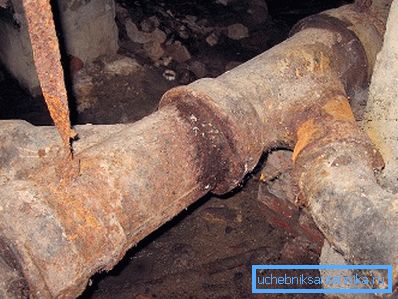

Vad ska vara det externa avloppsnätet? Vi kommer medvetet att utesluta från hänsynskrav till reningsverk och fokusera på gravitation och tryckledningar för transport av avloppsvatten.

De minsta diametrarna av avloppsrör som kan användas i externa nät är:

Den högsta uppskattade hastigheten för avfallshanteringen antas vara:

• För metallrör av hushållsavlopp - 8 m / s.

• För regnvattenavloppsrör av metall - 10 m / s.
• För icke-metalliska (plast, betong, asbestcement, keramik) rörledningar för hushållsavloppsvatten - 4.
• För icke-metalliskt stormvatten - 7.

SNiP 2.04.01-85

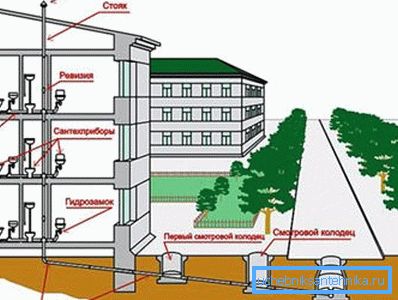

Låt oss nu titta på regelverkskrav för hushållsavlopps- och vattenförsörjningsnät som finns i de senaste dokumenten.

Dricksvattnets kvalitet och sammansättning måste överensstämma med GOST 2874-82.

Obs! Den övervägande SNiP är för närvarande gällande, men den GOST, som den hänvisar till, avbröts 1999. Nuvarande krav anges i den obligatoriska SanPiN 2.1.4.1074-01.

• Vattentemperaturen i varmvattensystemet bör inte vara mindre än 60 ° C när den är ansluten till ett öppet värmesystem och 50 C till en stängd. Den högsta tillåtna temperaturen är 75 C.

Nyfiken: i verkligheten är detta krav inte uppfyllt det mesta av året. Om sommaren, i frånvaro av uppvärmning (speciellt i gamla hus utan cirkulatorer i hissarna), kyler vattnet från motorvägen och når mixaren, ofta till 40 grader eller mindre. På vintern växlar varmtvatten från matning till returledning endast när matningen når 90 grader.

• För daghem och plantskolor borde temperaturen på vattenvärmen vid vattenintagens punkter inte vara över 37 grader.
• I byggnader över 4 våningar borde vattentankarna kopplas till cirkulationsbroar. Priset för bristande efterlevnad av detta krav är en stor, olämplig förbrukning av hett vatten: i avsaknad av ett demonteringssystem måste invånarna avta vatten länge innan det upphettas. Sektionen kan bestå av 3-7 stigare.
• Trycket i varmtvattensystemet före mixern får inte vara högre än 4,5 kgf / cm2.

Var uppmärksam! I praktiken, när man levererar varmt vatten från en matning till värmesäsongen, är detta krav i princip omöjligt: ​​försörjningstrycket hålls vid 5 - 6,5 kgf / cm2.

• I duschar med tre eller flera gallrar ska tillförseln av varmt vatten till blandarna ordnas på minst två sidor, vilket gör att varmvattenförsörjningen slits av. Annars kan en kraftig förändring av vattentrycket orsaka brännskador. Undantaget är kollektorns vattenförsörjningssystem.
• Hydraulisk beräkning av kylvattensystem ska utföras enligt den maximala vattenförbrukningen som motsvarar förbrukningen under spetstimmar.

Följande material kan användas för internt kallt vatten och varmvattenförsörjningsnät:

• Polyeten.

• Polypropylen.
• Polyvinylklorid
• Polybuten.
• Glasfiber.
• Metallplast (flerskiktiga rör av aluminium och tvärbunden polyeten).
• Koppar.
• Brons.
• Brass.
• Stål med anti-korrosionsbeläggningar inifrån och ut.

Rör måste stå emot tryck större än arbetaren med 1,5 gånger men inte mindre än 6,8 kgf / cm2 vid driftstemperatur för kallt vatten och varmt vatten vid 20 respektive 75 grader.

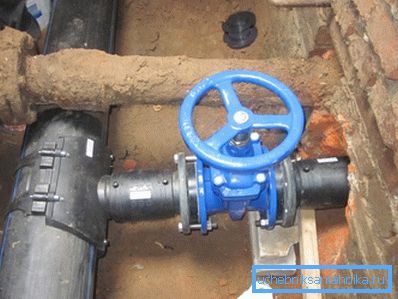

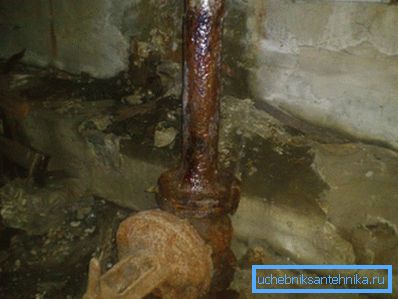

Vattentillförseln måste ge förekomst av stoppventiler vid följande punkter:

• På ingångar.

• På delar av ringnätet (för deras oberoende avstängning vid reparation).
• I brand stiger med antalet brandkranar minst fem.
• På stigande vattenförsörjning i bostäder över tre våningar.
• På alla grenar med fem eller flera punkter av vattenintag.
• På grenar från de viktigaste vattenförsörjningssystemen.
• På kranarna i lägenheten, hotellrummet, på fodret till spolkranarna, toalettskålar, vattenvärmare, gruppdunkar och duschar.
• Innan vatten kranar.

Kapten Bevis föreslår: i det senare fallet placeras ventilen i byggnaden, i ett uppvärmt rum.

Praktiska rekommendationer

Låt oss flytta till ett mer praktisk plan. Hur är utformningen av vattennät i byggandet av privata hus med egna händer?

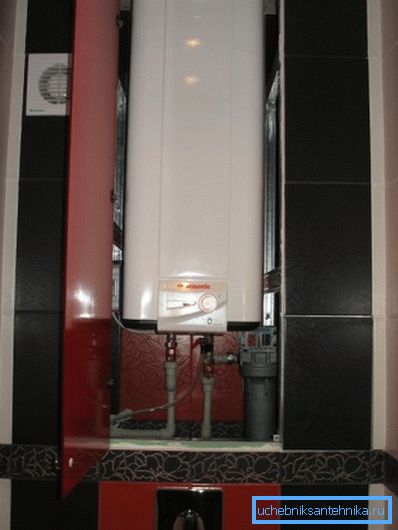

Det mest typiska kommunikationssystemet för ett privathus innebär en enda ingång - för kallt vatten. Varmvatten är försedd med en panna eller varmvattenkolonn; För bortskaffande av avlopp används autonoma behandlingsanläggningar.

Beräkna när byggnad krävs:

1. Hög vattenflöde.
2. Rörledningens motsvarande diameter.
3. Tryckfallet i denna rörledning. I slutet av sanitetsapparaten ska huvudtrycket inte falla under tre, och bättre - fem meter.
4. Mått på septiktank och filtervatten.

Vattenflöde

Det är enklast att ta från tabellen nedan.

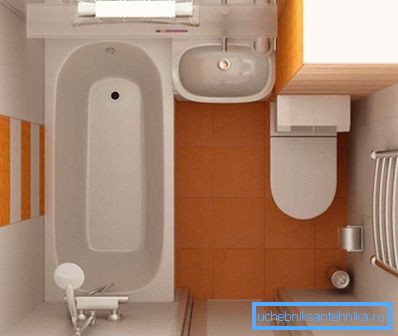

Med den påstådda samtidiga användningen av flera enheter (till exempel duschkabin och diskbänk) läggs kostnaderna samman.

diameter

I den enklaste versionen väljs den också enligt tabellen för uppskattat toppflöde.

Till exempel, i det ovanstående fallet - när du använder en duschkabin och diskbänk med en mixer - blir toppflödet 0,12 + 0,12 = 0,24 liter per sekund vilket motsvarar ett rör av storlek D15.

Observera: Plaströr är märkta med en utvändig diameter, som vanligen är ett steg större än insidan. Således har ett polypropenrör med en storlek av 50 mm en innerdiameter av ca 40 mm.

Huvudtryck

Tryckfallet i rörledningen beräknas med formeln H = iL (1 + K).

Vad betyder namnen på variablerna i det?

• H - skillnaden mellan huvudet i början och slutet av röret.
• I - Hydraulisk lutning av rörledningssektionen.
• L är dess längd i meter.
• K - koefficient bestämd av typen av vattenförsörjning. För hushålls dricksvatten är det lika med 0,3.

Var kan man få värdet av den hydrauliska lutningen? Från de så kallade Shevelev-borden med 1000i-värden (hydraulisk lutning för en rörlängd på 1000 meter) för olika rörmaterial, deras storlekar och flödeshastigheter. De är lätta att hitta i något tekniskt bibliotek eller online.

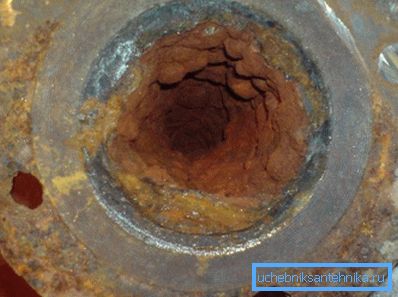

Referens: Rörets hydrauliska motstånd beror på väggarnas grovhet, vilket är olika för olika material. När det gäller stål förändras det dessutom med rörledningens ålder på grund av att den övergås med kalkavlagringar och rost. Dessutom är motståndet direkt proportionellt mot flödeshastigheten och tillbaka till rörets diameter.

Med diameter är allt klart. och vad ska flödeshastigheten vara? Det högsta tillåtna värdet för dricksvattenförsörjning är 1,5 m / s; Vid högre hastigheter uppstår hydrauliskt buller.

Låt oss beräkna tryckfallet i det nya stålröret DU15 med en längd av 43 meter vid en flödeshastighet på 1,2 m / s.

1. Värdet 1000i för de angivna parametrarna enligt den aktuella tabellen är 360,5. Förresten, enligt samma tabell, motsvarar det ett flöde genom ett rör på 0,2 l / s. Så, vad gäller linjär mätare, i = 360.5 / 1000 = 0.3605.
2. Formeln som helhet tar formen H = 0.3605 * 43 * (1 + 0.3) = 20.15195. Trycket på ändanordningen är tillfredsställande om det vid inloppet är minst 26,5 meter vilket motsvarar ett tryck på 2,65 kgf / cm2.

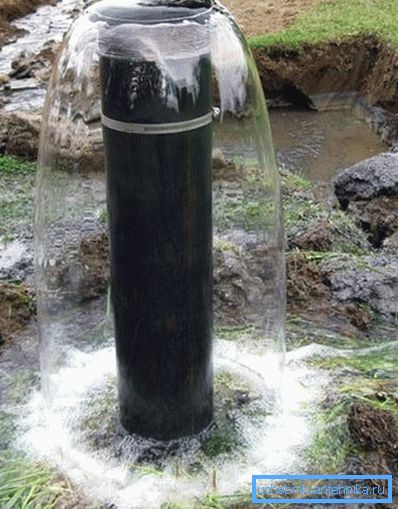

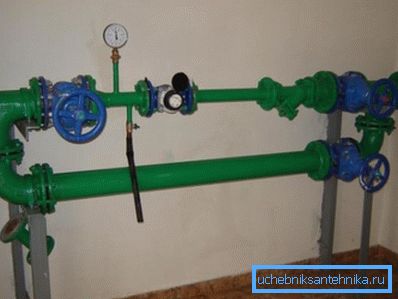

Nyttigt: En typisk utformning av en vattenbrunn bör tillhandahålla en backventil vid utloppet från huvudet. Dess närvaro gör det möjligt att inte bara dränera din vattenförsörjning, men också att mäta trycket i rutten. Om uppskattningen av de material för anslutning som föreslås till dig inte inkluderar ventilen DN15, är det bättre att klargöra denna punkt innan arbetet påbörjas.

avlopp

Den bör läggas under markens frysningsnivå med konstant lutning, vilket bestäms av rördiametern.

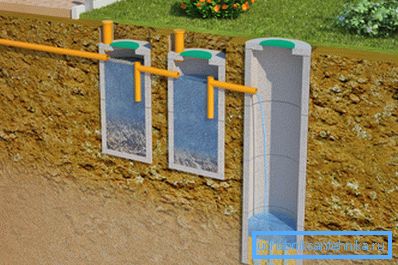

Volymen av den primära septiktanken ska vara lika med minst tre dygns volym avloppsvatten, vilket beräknas enligt vattenmätarnas avläsning eller baserat på ovanstående vattenförbrukningsnivåer för hus av olika slag. I en kammare med flera kammare tas volymen av den första kammaren till 50% av den totala volymen.

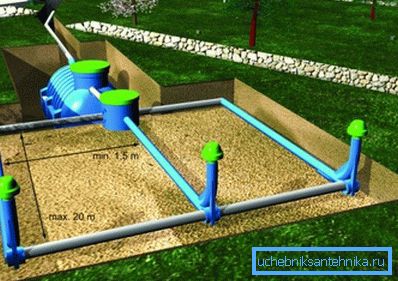

Dimensionerna hos filterbrunns- eller filtreringsfälten beräknas beroende på markabsorptionsgraden, vilken anses vara:

• 90 liter per kvadratmeter våt yta per dag för sand.
• 50 - för sandig läder.
• 25 - för lökar.
• 10 - för lera.

slutsats

Vi hoppas att de ovanstående kraven och våra rekommendationer kommer att hjälpa läsaren att skapa projekt för avlopps- och vattenförsörjning till ditt eget hem. Ytterligare material finns i videon i den här artikeln. Lycka till!
