Vatten nätverk: sorter, komponenter och design frågor

Vatten transporteras till konsumenter genom vattenledningar och vattenförsörjningsnät. Dessa strukturer måste uppfylla kraven på effektivitet och tillförlitlighet. Detta uppnås med rätt val i utformningen av rörledningsvägen och nätverkslayouten, materialet och delen av rören samt deras driftssätt.

Vid val, tilldelning och användning av tomter för vattenledningar är det nödvändigt att följa marklagstiftningen och vissa regleringsdokument.

Varianter av vattennät

Alla vattenförsörjningssystem är indelade i externa och interna nät.

Utanför systemen

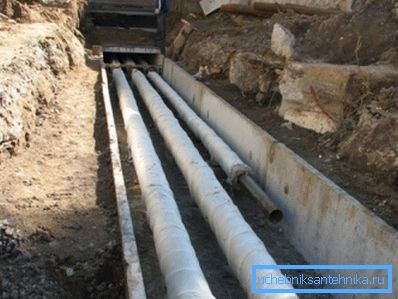

Sträckta vattenvägar i 1, 2 och fler "trådar". Det bästa alternativet är att installera dem på ett ganska förhöjt område, med ett minimum antal strukturer, i områden som är praktiska för drift och reparation.

För att säkerställa den planerade nivån för vattentillförsel till konsumenter, utrusta mellan parallella ledningar omkopplaren. Längs rutten och på platsen för det betjänade objektet kan lagringstankar placeras.

Klassificeringen av vattenförsörjningsnät fördelar dem enligt metoden för att transportera vatten till tryck och icke-tryck.

1. Vätskan pumpas genom trycknät med pumpar eller genom tryckskillnader. Det skapas mellan det piezometriska märket för vattennivån vid källan och det beräknade piezometriska markeringspunktet vid intaget. De första ledningarna är injektion, det andra gravitationstrycket (gravitationstryck).
2. I icke-tryck (gravitation-gravitation) vattenledningar är deras inre utrymme (sektion) inte fullt utnyttjad. Omfattningen av deras ansökan är inte så bred i jämförelse med trycket.

Var uppmärksam! Genomförandet av en fritt flödesledning beror på vissa punkter. Till exempel skillnader i nivå av märken i början och slutet av vätsketillförseln, avlastningen av regionen, avståndet mellan tillförseln och uppsamlingsnoderna.

Användningen av icke-tryckrör reducerar kostnaden för vattenrör. Men kostnaden för rutten kan öka på grund av ökningen av dess längd på grund av behovet av att tillhandahålla de nödvändiga backarna.

Systemkonfigurationen kan bero på sådana faktorer:

• yta form och layout av objektet;
• Förekomsten av konstgjorda och naturliga hinder
• lindring av regionen;
• placeringen av resursens huvudkonsumenter
• vattenkälla platser etc.

Av denna anledning kan nätverkskonfigurationen vara förgrenad, ringad eller blandad. Ring motsvarigheter är dyraste, men har högsta tillförlitlighet.

Instruktionen noterar att trådarna i systemet som levererar huvudvolymen av vatten är stammen. Utan att vara bunden till nätets utseende bör motorvägen alltid läggas på grundval av huvudvattenflödet. De bör täcka hela platsen.

Vad är externa nätverk

Huvudelementen i trycknätverk kan vara:

• lagertank;
• pumpstation;
• tryckledning (vattenledning);
• vattenstruktur (torn);
• linjer med hydrostatiskt och hydrodynamiskt tryck;
• tryck underjordisk tank;
• kamera för växling.

Rörmaterial för rörledningar väljs vid utformning av system och beror på användningsförhållandena. Detta kan vara stål, plast, armerad betong, asbestcement.

De vanligaste diametrarna av stålrörsprodukter presenteras i nedre bordet.

Intern vattenförsörjning

Det inre vattenförsörjningssystemet för byggnader och föremål kallas aggregat av utrustning, komponenter och anordningar som säkerställer mottagandet av en resurs från ett externt nätverk och dess leverans under tryck till vattendispensrar.

Anordningen av ett vattenförsörjningsnät i byggnader är som följer:

• en eller flera ingångar;
• en eller flera mätare;
• distribution och leveransledning;
• avstängnings- och reglerventiler.
• Ibland innehåller systemet pumpar för att öka trycket och filtret för mjukning, avfärgning, missfärgning etc. vatten.

Det inre vattenförsörjningssystemet kan anslutas med egna händer till uppgörelsens allmänna tillförseln eller drivas från en oberoende vattenkälla (yta eller underjordisk).

Enligt deras syfte är vattenförsörjningssystemen för anläggningar och byggnader indelade i industri-, dricks- och brandbekämpningssystem.

1. Produktionsnät levererar vatten av olika kvalitet för konsumenternas tekniska behov (utrustningskylning, tillverkning av produkter, till exempel betong, livsmedelsprodukter etc.).
2. Brandbekämpningsmedel tjänar till att släcka bränder och förhindra deras spridning.
3. Dricksnät för hemtvätt är utformat för att leverera vatten av dricksvatten. Dessutom används resursen för matlagning och hygien.

Enligt metoden för resursutnyttjande tillhandahåller systemen direkt flöde, förhandlingsbart eller upprepat utbud. I hushållsnätverk är den första sorten vanligt, de senare två är allt mer efterfrågade i produktionen.

Designproblem

Den primära uppgiften att utforma är routningen av vattenförsörjningsnätet, vilket innebär att man drar rörledningar på planen.

Var uppmärksam! Det utförs på grundval av förutsättningarna för att skapa ett tillräckligt pålitligt system. Samtidigt bör kostnaden för sin konstruktion vara den lägsta.

När spårning beaktas:

• Vattenkällans och dess konsuments placering
• lindring av regionen;
• Platser av floder, raviner, parker, gator, byggnader, strukturer och andra konstgjorda och naturliga hinder för installationen av rörledningen.

Spårning utförs på den topografiska kartan av regionen längs den kortaste vägen, kringgående hinder.

Var uppmärksam! Resursen ska levereras till användarna inte bara i önskad volym, även trycket bör vara tillräckligt. Det ska räcka för att lyfta vatten till punkterna för placering av vattentankar.

För detta ändamål är det ständigt nödvändigt att upprätthålla fritt tryck i vattenförsörjningsnätet. Med detta menas skillnaden mellan märket av vätskenivån (piezometrisk) i rörledningen och markytans nivå.

På fritt tryck

Ett fritt huvud ska skapas som är tillräckligt längs hela stamnätets hela längd, även vid de högsta och mest avlägsna punkterna.

I sådana ogynnsamma områden bör trycket inte falla under de värden som anges i förordningarna.

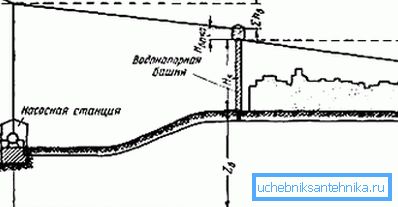

1. För att korrekt bestämma vattentornets höjd är det därför nödvändigt att drickspunkten för vattenförsörjningsnätet finns - det är det område som det är svårast att lyfta vatten.
2. Denna plats bestäms av beräkningar.
3. För detta ändamål väljes flera ogynnsamma områden i distributionsledningsdistributionsspåret. En av dem kommer att diktera.
4. Vidare bestäms en "allmän utspädningspunkt" som ligger närmast problemet. Från det vätskan och matas in i dem.
5. Att bestämma tryckmarkeringen (piezometrisk) vid den allmänna fördelningspunkten för att höja resursen till valda problemområden och jämföra parametrarna för sina piezometriska märken, beräknar experter dikteringspunkten. För henne kommer värdet på etiketten att vara högre.

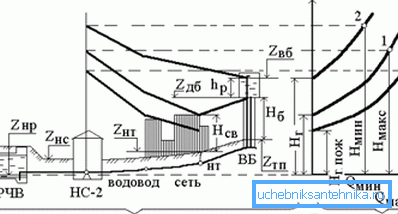

Under det här arbetet ritas en piezometrisk kurva av vattenförsörjningsnätet. Det visar tryckförändringen längs ledningens längd.

En av de viktiga designuppgifterna är att detaljera systemet. Det består i urval och specifik placering i nätverket av vattenbrunnar, beslag, beslag etc.

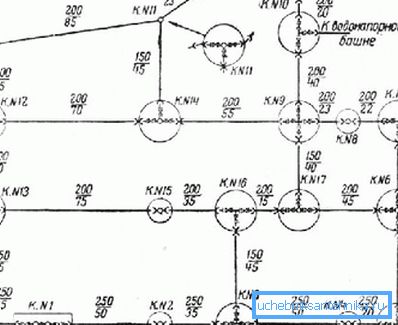

Vattenförsörjningsnätets detaljering utförs enligt det valda alternativet för vattenförsörjningssystemet. Detta är gjort när den hydrauliska beräkningen av systemet redan har gjorts, de faktiska värdena för resursförbrukningen har hittats, materialet och diametern på rören har bestämts. Detailingdesigners producerar på arbetsritningar. Med hjälp av symboler visas beslag, beslag och andra element från vilka systemmonteringen monteras.

Några juridiska frågor

Om det skapade vattenförsörjningssystemet kommer att anslutas till nätverket, måste du först få de preliminära tekniska villkoren i den regionala Vodokanal.

För att erhålla dem måste du samla in och skicka in sådana dokument.

1. Ansökan om TU.
2. Den form i vilken balansmedlemskapet för vattenförsörjningsnät kommer att beskrivas.
3. Uppgifter om sökanden: pass, postadress och fast bostadsadress, kontaktuppgifter.
4. Titelakt på en tomt.
5. Planera gränserna för det territorium där vattenförsörjningen kommer att byggas.
6. Tillstånd för sådan användning av tomten.
7. Information om den planerade tiden för införandet av det framtida objektet i drift.
8. Beräkningar av volymen av den erforderliga resursen (dvs planerade belastningar).
9. Data om byggparametrar.

Teknisk anslutning till vattenförsörjningsnätet för det färdiga föremålet utförs inom gränserna för marken. Detta görs under 18 månader, räknat från datumet för anslutningsavtalets undertecknande.

Det bör noteras att gränserna för uppdelningen av det operativa ansvaret för vattenförsörjningsnät bör genomföras i enlighet med Ryska federationens förordning nr 167 "Regler för användning av kommunala vattenförsörjningssystem och avloppsrening i Ryska federationen".

slutsats

Vattenförsörjningsnät är komplexa hydrauliska strukturer. Det finns många typer av dem, som bör väljas utifrån syftet med systemet och dess driftsförhållanden. Videon i den här artikeln kommer att utveckla sitt tema.
