Varför behöver vi en golvplatta

Även om installationen av brunnen är ganska enkel i tekniska termer är det fortfarande en mycket tidskrävande process som kräver stora fysiska kostnader. I detta avseende används en golvplatta på brunnen för att förlänga dess operativa liv, men av någon anledning kallas det bara en omslag.

Detta gäller både vattenavmonteringsanläggningar och avlopps- och gaskommunikation där betongringar används för att stärka minskaften - det här kommer att diskuteras nedan, och du kan också titta på tematisk video i den här artikeln.

Om överlappningar

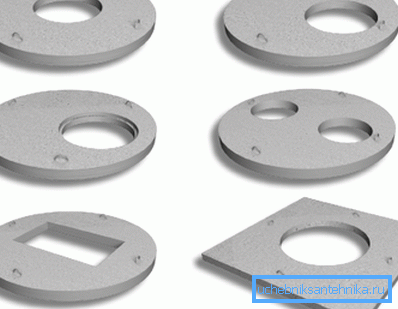

Obs. Betongplatta avloppsvatten eller liknande konstruktion är inte för fullständig blockering och för montering av en metallbetonglucka. Vanligtvis väljs dimensionerna av brunnsplattans överlapp under ringen, men ibland kan en sådan platta vara kvadratisk - så på ytan ser vi bara en betongplatta med lucka.

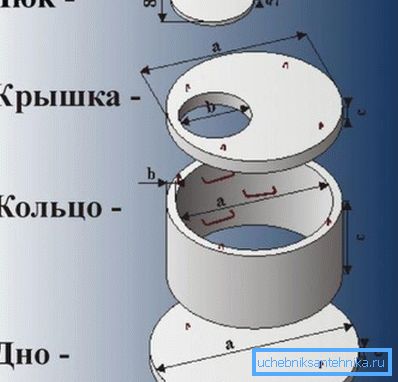

mått

* Obs. Plåten överdimensionerad.

Allmänna regler

• Som det redan nämnts tidigare är det önskvärt att välja dimensionerna av brunnsplattan för strängt efter ringen storlek - i sådana fall är inte bara estetik utan också produktionssäkerhet garanterad. I de fall då gruvan läggs ut med en tegel, erhålls dess tvärsnitt kvadratiskt, därför kommer sådana omslag i fyrkantig form.
• Förstärkt betong överlappning av brunnen är installerad ovanpå den sista (övre) ringen, men i de fall där tegelverket är gjord, är det installerat på mållinjen för denna mycket liggande.
• För att öka styrkan i instruktionen krävs att mellan plattan och ringen (läggningen) applicerades cement-sandmortel för fixering. Efter installationen installeras en metalllucka i hålet, som består av en stödring och ett brunnskydd som gör att inloppet kan höjas över marken, vilket förhindrar att smutsigt vatten strömmar från ytan.
• Vid installation av brunnar används truckkranar, eftersom ringarna och golven själva är tillräckligt stora för att installeras manuellt.
• Överlappningen enligt GOST 8020-90 är gjord av tung betong, där dess klassning i tryckhållfasthet inte får vara lägre än B22.5 (M300), och vad gäller vattentäthet W För en metallram används beslag av klass A-I och A-III här , Bp-I. Frostmotståndets märke (antalet frys-tina cykler) får inte vara lägre än F-100, det vill säga inte mindre än 100 av samma cykler.
• Beroende på diametern på ringen väljs plåtens storlek också, och du ser dem på bordet ovan, dessutom kan denna storlek inte bara motsvara diametern, men också till kvadratens diagonala. Hålet för en metall- eller armerad betonglucka kan antingen vara i mitten eller skiftas närmare kanten.
• En sådan konstruktion är praktiskt taget (enligt naturliga atmosfäriska förhållanden) inte rädd för temperaturfall (även om de är ganska skarpa) av fukt och fukt.. De kan klara stora mekaniska laster från fordon som passerar genom dem, samtidigt som de behåller sitt ursprungliga skick och form. Användning vid tillverkning av tung betong gör dem väldigt massiva (ibland runt eller mer än 2 ton), vilket inte tillåter dem att pressa under tryck från fordonshjulens hjul.

Standardinstallation

Obs. Metallhålet (betong) manshålskyddet ska monteras exklusivt på stödringen. Det är strängt förbjudet att installera det på spisen!

Enligt GOST 8020-90 3.900.1-14 release 1. Förstärkta betongprodukter för rundbrunnar av vattenförsörjning och avloppsinstallation av luckor är konstruerad med vissa egenskaper. Dessa regler är giltiga sedan Sovjetunionens dagar och deras överträdelse kan leda till trafikolyckor och till och med förlusten av människoliv.

Huvudsyftet med stödringen (KO) är att skydda strukturen under omfördelningen av den specifika belastningen. På grund av KO försvagas en sådan belastning åtminstone tio gånger, vilket säkerställer fri passage av bil- och jämnare fordon.

Det är strängt förbjudet att använda egenproducerad KO, men endast certifierad, det vill säga tillverkad på fabriken. Du kan inte heller använda murverk eller olika cementgjutningsenheter istället.

Tyvärr, ibland har vi verktyg, eller snarare deras konstruktionsteam, försummar sådana normer, vilket leder till sådana konsekvenser, som du ser på bilden ovan.

Under inflytande av fukt och lasten från det passande fordonet börjar den improviserade KO att kollapsa, varifrån brunnsläcket faller under vägytan. Detta leder till att belastningen fördelas ojämnt och kan spränga inte bara luckan utan även betongplattan.

slutsats

Överlappningar för brunnar, på samma sätt som luckor med stödbromsar, är en obligatorisk del av dem under drift, inte bara på vägarna, men också på ingångar till hus, trottoarer och så vidare. Denna försiktighet är helt berättigad, eftersom tillsammans med den elimineras risken att komma dit slumpmässigt - bara falla igenom utan att märka hålet.
