Var och hur man använder en högtryckskran

Avstängningsventiler för arbete med högt tryck (VD) av olika arbetsmedier - vätskor, inklusive aggressiva gaser, måste garantera pålitlig drift av industrier. Den ledande platsen i denna lista är upptagen av bränsle- och energikomplexet. Huvudskillnaden mellan sådana anordningar är bevarandet av alla nödvändiga prestandakvaliteter inom intervallet 10-80 MPa. Idag ser vi på vad som utgör en högtryckskon och kulventil, såväl som berör andra liknande enheter.

HP-stoppventil

Sådana ventiler innefattar anordningar som kan blockera mediaflöden på grund av låsningselementets fram och återgående förskjutning, som rör sig vinkelrätt mot husets yta längs axelns mitt. Det är en spindel, som skruvas in i en skruvgänga på plats. Dess placering finns i locket eller locket (läs också artikeln Ball valve DN15: enhet och installationsfunktioner).

Den löpande tråden är nedsänkbar eller extern, den har självbromsning, vilket gör att spindeln kan förbli i mellanläget och det befintliga trycket i arbetsmediumflödet har ingen effekt på låsenheten. Konstruktionen av ventilkroppen kan vara:

Korsningen av den roterande spindeln och locket kan vara av bälg eller fyllningstyp. Konventionellt kan ventiler med membranförslutning också betraktas som ventil.

Enhetsegenskaper

Nackdelar med avstängningsventiler:

• hög resistansnivå i hydraulplanen;
• oförmåga att använda i visköst, extremt smutsigt flytande medium;
• envägsventiloperation.

Tack vare den pågående moderniseringen av befintliga anordningar av denna typ var det möjligt att avsevärt minska påverkan av negativa faktorer på arbetskvaliteten samtidigt som de ökade fördelarna med enheter:

• oförändrad prestanda vid höga tryckfall
• låsningens lilla slag för att slutföra överlappningen;
• instruktionen tillåter installation på röret på ett bekvämt sätt för underhåll;
• små övergripande dimensioner och vikt.

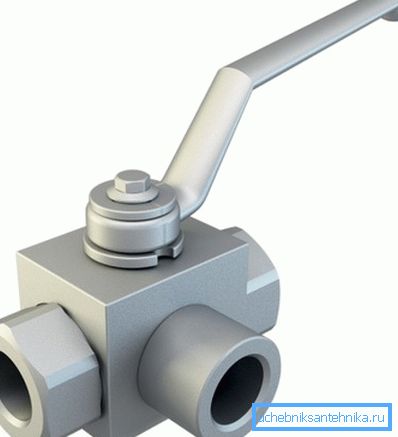

Högtryckskranar

Sådana ventiler är konstruerade för drift i ledningar där trycket överstiger standarden. Därför har låsningselementet i detta fall ökad styrka, med den mest lämpliga metoden för överlappning, vilket öppnar flödet av arbetsmedier. Använd 2 typer av HP-kulventiler.

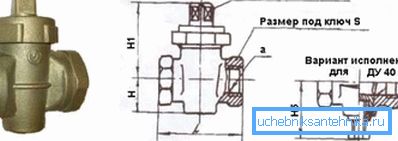

kon

1. Ett stopp fungerar som ett låsningselement i denna konstruktion.
2. Den största fördelen med enheterna är det låga priset på delar och enkelhet.
3. Denna typ av konstruktion används inte för fullständig eller delvis överlappning av flödet av media i rörledningar med stor diameter, liksom där tryck och aggressivitet är för höga. På grund av detta används konisk KVD inte så ofta i gas-, metallurgiska och petroleumindustrin.

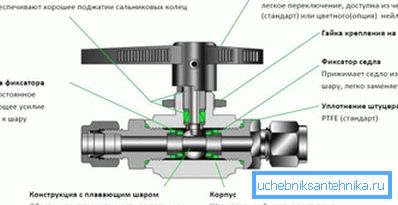

boll

I detta fall är låsningselementet en boll som roterar kring en axel. Denna design innebär hög täthet, användarvänlighet, pålitlighet och lång livslängd för enheten.

På grund av dessa egenskaper används denna typ av VD-kranar för en mängd olika rördiametrar. De kan också användas för förhållanden när temperaturen överstiger + 200 ° C och för aggressiva medier.

De viktigaste konsumenterna av produkter är:

• energi;
• kemisk, olja, gas och metallurgisk industri;
• verktyg.

Tips: För rör med liten diameter installeras enheten med hjälp av choke eller uttag.

När det är nödvändigt att stänga av flödet i en rörledning med stor diameter, kopplas ventilerna genom svetsning eller genom en fläns. Öppna och stäng låselementet genom enheten.

Krav på HP-ventiler

Materialen som används för tillverkning av sådana produkter måste följa arbetsritningarna. Alla delar får inte ha defekter som kan påverka deras täthet och tillförlitlighet under drift. Under tillverkningen måste stegen för stämpling, smide, gjutning utsättas för icke-destruktiv testning med hjälp av radiografi, ultraljudsskanning eller motsvarande metod.

Munstyckets och flänsarnas kropp måste ha en metrisk tråd med en stor tonhöjd, ett toleransfält på 6g, vilket motsvarar GOST 16093. De gängade hålen har en rundad form.

Tips: slip noggrant på alla tätningsytor.

Eventuell typ av defekt som kan påverka tillförlitligheten och tätheten i tätningen bör inte tillåtas.

Det kan vara:

• sjunka;
• klyvning, fistel;
• spricka, risker och solnedgångar.

Det är förbjudet att använda i VD-ledningar (över 35 MPa) för frätande vätskor och gasflänsar med en jämn tätningsyta och fittings av gjutstycke. Den garanterade livslängden för VD-armaturelementen måste vara 25 år eller mer.

slutsats

Ovan ansågs - avstängningsventiler VD, dess egenskaper, liksom ventiler, som används i detta fall. Du lärde dig också vilka krav som ställs på en sådan enhet och vilka funktioner de borde ha (se även artikeln Radiatorventil - allt du behöver veta om denna ventil och reglerventil).

Videon i den här artikeln kommer att ge möjlighet att hitta ytterligare information om ovanstående ämne.
