Väl vattenförsörjning: flera alternativ för alla fall

Det verkar som ett mycket seriöst företag är att gräva en brunn och se till att den fungerar normalt. Mycket arbete behövs. Men det här är bara, bara, och kommer att vara "blommor". "Bär" är allt verkligt arbete, det börjar först senare, när du börjar genomföra din vattenförsörjningsplan, behöver du riktiga färdigheter och vissa kostnader.

Huvudpunkter

Om sådant arbete inte förutses i förväg är det dömt till allvarliga svårigheter i genomförandet:

• för det första, hela systemet för vattenförsörjning kommer att behöva tas upp i förväg, även i husets konstruktionsstadium;
• för det andra, Det är nödvändigt att länka detta system med en redan bestämd plats att gräva en brunn;
• för det tredje, När man skapar en brunn är det nödvändigt att ge en kran i brunnens vägg, som sedan går in i huset. Man måste komma ihåg att avlägsnandet och packningen självt nödvändigtvis måste ligga under markens frysning under den kalla årstiden, och detta är en annan liten studie.

Om alla nyanser har blivit noggrant tänkta och genomförda, kommer projektets genomförande att bli mycket enklare och i en enkel version kommer den att se ut som i Figur "A":

• 1 - I brunnen finns ett filter med en backventil, inbyggd eller extern;
• 2 - System för tätning av rörledningens utlopp från brunnen; Vi rekommenderar dig att uppmärksamma den perfekta kvaliteten på att täta denna utmatning;
• 3 - Isolering av brunnens övre del; Det kan inte vara en obligatorisk men starkt rekommenderad del av hela strukturen.
• 4 - isolering av hela yttre rörsektionen; det är mycket viktigt och under inga omständigheter rekommendera att inte försumma det,
• 5 - pumputrustning redan i byggnaden Observera, detta är en funktion i detta system. Pumpen installeras ofta i själva brunnen, vilket tydligt framgår av diagrammen nedan.

Schemat är mer komplicerat med ett mycket viktigt tillägg

Direkt pumpning av vatten direkt i husets vattenförsörjningssystem rekommenderas inte, det är nödvändigt att installera en vattensamlare i form av en 40-60 liters tank, vilket bland annat kommer att ge ström till huset vid oförutsedda situationer.

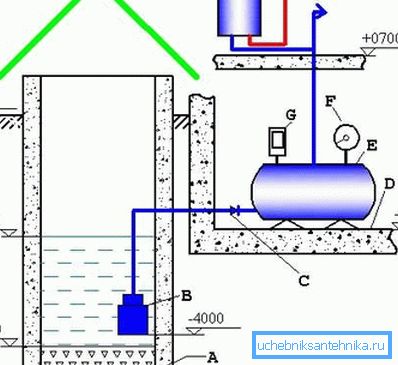

Ett sådant system med en tank kan ha följande element:

• A - ett lager av grus, bäst av allt - kisel, vilket är ett utmärkt extra naturligt filter;
• B - dränkbar pump; här är pumpen direkt i brunnen, i motsats till det tidigare systemet;
• C-backventil; men detta element härrör från brunnen;
• D - hela systemet är byggt på tre nivåer: brunnen - källaren i huset - rummet självt; här är "D" källarvåningen;

• E-vattenuppsamlingstank;
• F-tryckmätare - ett viktigt element i tryckkontrollen;
• G - tryckbrytare - och detta är redan nödvändigt för nödsituationen av försörjningssystemet vid maximal förlust eller kraftig ökning av trycket.
• H - Varmvattenberedare, som en del av systemet redan hos konsumenten.

Bra råd! När du utformar ett system, var noga med att beakta den användbara funktionen hos det presenterade systemet med en tank - här är nivåerna för placering av alla element. Så det är uppenbart att djupet i brunnen är 6 meter, gruslagret på botten är 50 cm, till vattnet ovanifrån är det 3 meter och golvet i källaren ligger på 2,5 meters djup.

Vi ägnar särskild uppmärksamhet - pumpen ligger 1,5 meter från gruset - det är ganska mycket, för pumpens normala funktion rekommenderar vi att du installerar den i en höjd av 70-80 cm från botten.

Avancerade system för alla tillfällen

Först överväga ett system där en mycket noggrann inställning till renheten av vattnet som levereras, och detta är alltid välkommet. Det har emellertid en nackdel, som kan verka betydande.

Trestegs rengöringskrets

Introduktion till ett annat vattenförsörjningsalternativ som består av:

• A - dränkbar pump;
• B - här är grundvattennivån;
• C - välisolering; använde ofta skumplattans centimeter i 10;
• D - brunnens brunn för att skydda mot skräp och regn;
• E - VVS med värmekabel 100 W; En mycket viktig, men också dyr del av ordningen, med tanke på kostnaden för el för konstant uppvärmning från oktober till april.

• F - vattentank;
• G - en annan, redan kraftfullare pump i form av en fullfjädrad pumpstation;
• H - tryck till konsumenten;
• I - flytmekanism för styrning av driften av en nedsänkbar pump; notera att pumpoperationen övervakas inte av trycket i systemet utan av vattennivån i lagertanken; när nivån i tanken når gränsvärdet, slutar pumpen i brunnen att fungera;
• J - vattenreningssystem; Faktum är att endast flerstegssystem ger en verklig vattenreningseffekt, varje steg i vilket är ansvarig för sin uppgift att föra vatten i ordning.
• K - backventil.

Låt oss ange följande överväganden för nackdelarna med det presenterade systemet:

• Du kan borra en brunn i stället för brunnen för att ge vatten till din webbplats;

• men den goda och lönsamma välden - du har tillgång till vatten hela tiden och med egna händer; du kan leverera vatten till huset antingen genom en rörledning eller, ta det från ovan, som kallas "på det gamla sättet" - en hink; detta tillfälle själv är mycket användbart att lämna;
• På det presenterade systemet är denna möjlighet utesluten på grund av fullständig blockering av brunnsutloppet ovanifrån ovanpå; Detta bör erkännas som en mindre nackdel med systemet.

Vi fokuserar på skydd

Att skydda alla delar av vattenförsörjningssystemet från att frysa när det gäller att leverera från en brunn är mycket viktigt.

Följande schema kan tjäna som ett exempel i detta avseende:

• A - detta avstånd från filtret ska inte vara mindre än 50 cm;
• B-filterfilter;
• C-backventil;
• D - rörledning;
• E - försiktigt förseglad utgång från brunnen
• F-te och vattenavloppsventil, som en del av skyddsmekanismen;

Bra råd! Säkerhetsdränering av vatten från systemet är mycket viktigt, men ofta utförs det på övervåningen, på marken nära brunnen. Om du väljer det här alternativet rekommenderar vi dig att göra en uttag så långt som möjligt från brunnen, samtidigt som du försiktigt är försedd med ett skyddande lera lås runt brunnen.

• G - isoleringsplattor; kanske uppvärmning på denna plats är en överdriven mått av skydd;
• H - kompressor med luftningsfunktion; skyddselementet trängde in i systemet även här - luftning av vatten, mättnad med syre, en av de mest effektiva metoderna för dess rening genom att oxideringen av föroreningar först och främst - metaller; oxidation uppsamlas nedan i form av en fällning, vilken måste samlas in;
• Jag - ja;

• J - elektroniskt styrsystem socket - uppgifter kräver;
• K - den uppvärmda rörledningen;
• L - El-kabelskydd;
• M - kablar läggs på ett djup av 50-70 cm;
• O är djupet av jordfrysning; Vi noterar bristen på ett system - röret bör läggas 20-30 cm under frysningsnivån;
• P-isolering; som praktiken visar, sålunda organiserad värmeisolering ger inte önskad effekt, det är bättre att värma röret direkt;
• Q - automatiskt avstängningssystem för 6-10 ampere;
• R är ett element i avstängningssystemet redan vid 25 A;
• S - värmekabel;
• T-pumpstation;
• V-rör; Rekommenderad diameter - 32 mm;
• U - jordning, som aldrig bör glömmas bort.

Lösa problemet med att placera en nedsänkbar pump

Korrekt placering i brunnen i en nedsänkbar pump hjälper till att säkerställa rätt vattenförsörjningstryck och dess kvalitet. När det talar om korrekt placering, menar vi pumpens avstånd till botten av brunnen - den ska vara minst 50 cm och helst 60-70.

Om pumpen är placerad lägre, kommer den att höja sediment från botten, som kommer att strömma in i rörledningen och därmed försämra vattenkvaliteten.

Diagrammet nedan presenterar två alternativ för placering av en nedsänkbar pump:

• Och - vertikal placering, när vattennivån i brunnen och dimensionerna på pumpen själv tillåter detta, den mest föredragna placeringen;
• B - horisontell placering Detta används endast när det finns brist på vatten i brunnen, och avståndet till botten på 15 cm specificerat av utvecklarna måste anses oacceptabelt, men det finns ofta inget du kan göra åt det. Det finns en slutsats - sannolikt kommer det primära inkommande vattnet att bli muddied och du måste installera ytterligare filter.

Beståndsdelarna i ordningen är:

• A - detta är problematiskt avstånd på 15 cm;
• B - det är nödvändigt i denna situation att använda en flexibel slang på 1 tum;
• C-backventil;
• D - 32 mm rörledningar;
• E - det finns redan ett avstånd på 50 cm och detta är normalt;
• F-tee och säkerhetsavloppsventil;
• G - isolering;
• H - eluttag - alltid med elektricitet i friluftslivet medför problem med skydd mot exponering för miljön.

• I - Kompressor med luftningsfunktion;
• J - brunn
• K-uttag;
• L - Utgång från brunnen, Kvaliteten på anslutningarna bör inte orsaka några klagomål.
• M-kabelskydd;
• O - kabeln själv, som rekommenderas att läggas på djupet 50-70 cm, men matcha den här nivån med djupet av markfrysning;
• P är djupet av frysning;
• Q-isolering;
• R-32 mm rörledningar;
• S - jordning;
• T - automatisk kork för 3-6 A;
• V-kontakt 25 A;
• U - värmekabel;
• W - tryckbrytare.

Glöm inte huset

Vi glömmer inte i slutändan, för vilken hela väsen började - för vattenförsörjningens hemma.

Nedan är ett diagram som avslöjar nyanser av anslutning från den så kallade konsumentsidan:

• 1 - En avloppsventil, som måste placeras under filtret och pumpstationen, kostnaden för felet är enkelt - lågt eller inget vattentryck alls;
• 2 - trippelutgång från grovfiltret;
• 3 - grovt filter;
• 4 - Rör av rostfritt stål 1 tum tjockt och 15-20 cm långt;
• 5 - hydroackumulator;
• 6 - Motorn och pumpen med en reducerare;
• 7 - tryckbrytare med tryckmätare;
• 8 - kran, vänd uppåt;
• 9 - tratt in i ventilen - måste ligga över pumpens utgångspunkt;
• 10 - tryck så att du kan blockera linjen från värmaren;

• 11 - fint filter med tryckmätare och avloppsventil;
• 12 - avloppsventil; Var uppmärksam på denna funktion hos kretsen - användningen av säkringar från nödsituationer - dräneringsventiler, mycket användbara och viktiga;
• 13 - tryckavlastningsventil;
• 14 - Avloppsventil, dess syfte - Utsläpp av systemet före det kalla vädret.
• 15 - sugslangar;
• 16 - Avlägsnande av rostfritt stål under jordfrysningsnivån.
• 17 - luftblåsningsventil;
• 18 - varm och kall vattenblandare;
• 19 - backventil;
• 20 - 50 liter panna;
• 21 - dränering av vatten från systemet.

Kallvattenuppsamlare

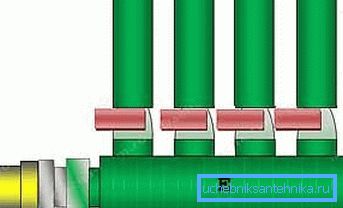

Några vattenförsörjningssystem - massan av kontakter och samlare. Nedan är ett exempel på en kollektor för fördelning av kallt vatten som tillförs från en brunn.

Varmvattenuppsamlaren kan se ut på samma sätt:

• A - till diskbänken;
• B - till duschblandaren;
• C - på toaletten och tvättmaskinen;

• D - till köket;
• E-32 mm kollektorrör (25 möjliga);
• F - linje från filtret;
• G - vidare till värmaren.

Manifoldet presenteras på 4 uttag, men självklart kan du öka antalet efter eget gottfinnande, inte bara glömma den motsvarande ökningen av försörjningstrycket.

rön

Ja, livet börjar bara när du har avslutat arbetet på brunnen. Nu måste jag bevisa för min familj att de inte behöver springa efter vattnet hela tiden utanför. För att göra detta, och vi bär från brunnet ett fullvärdigt vattenförsörjningssystem, vilket kräver stor föreställning och arbete.

Se till att du tittar på den extra videon i den här artikeln. Det kan hjälpa dig att välja det nödvändiga systemet, med hänsyn till dina inställningar och användarvillkor.
