Vad är bra loggning

01-03-2018
Vattenförsörjning

Ordet loggar kommer från den franska carottagen, som i sin tur kommer från carotte - morötter, vilket liknar loggproben. Detta ord används för det vanliga namnet på geofysiska undersökningar av brunnar, vilka kan skilja sig från varandra i förfarandets metod.

Det här kommer att diskuteras nedan, och dessutom kan du titta på tematiska videon i den här artikeln som ytterligare material.

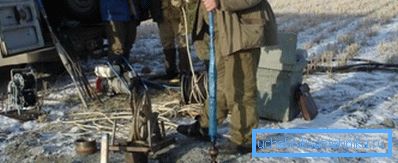

Väl logga på vatten

Om loggning

Allmän information

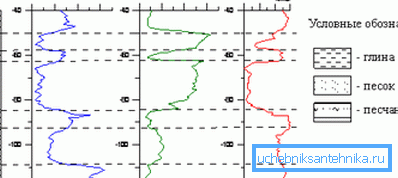

Forskningsindikatorer

För att utföra loggarbete i brunnen enligt instruktionerna är det nödvändigt att införa en geofysisk sond som innehåller all utrustning som behövs för studien.. Den information som här mottas är som regel överförd på två sätt. En av delarna överförs omedelbart till ytan med hjälp av en geofysisk kabel. Det är också en elektrisk ledare, ett bärarelement och en dataöverföringskanal. En annan del av den mottagna informationen skrivs in i sondens minne och kan erhållas först efter det att den senare hämtats till ytan. (Se även artikeln Hur man utrusta en brunn med egna händer.)

Ett antal tekniska skäl bestämmer mottagandet av information - det samlas in när sonden rör sig längs brunnen från botten upp till låg hastighet. Med den här metoden kan enheten röra sig jämnt, samtidigt som den går enkelt kan den fastna i brunnen och den resulterande informationen blir förvrängd.

Även om några parametrar är registrerade exakt när det sänks, men i alla fall är radien av forskningszonen liten - från några centimeter till flera meter.

Anomalier av gamma loggning beror på hastigheten på framsteg för den geofysiska proben

I de fall sonden rör sig för snabbt, och det här som regel inträffar under dess nedstigning, kan det inte tydligt registrera även stora anomalier i de omgivande lagren. Men för liten rörelsehastighet, som kan uppstå vid lyft, ökar signifikant tid, vilket innebär att priset ökar.

Problemet med denna metod är att brunnen i sig aldrig är helt platt och dess diameter är variabel, så används flera metoder för att mäta det aktuella djupet.

  1. Med hjälp av kopplingslokaliseraren (LM) är det möjligt att bestämma antalet anslutningar, och därmed antalet rör sänkt i brunnen. Därför kan du, genom att beräkna deras totala längd, bestämma djupets storlek.
  2. Också på den geofysiska kabeln finns magnetiska taggar, som är placerade var 10: e m och varje tiondel av dem (efter 100 m) fördubblas. Antalet taggar beräknas av en särskild räknare.

Obs. Vid första anblicken är båda metoderna nästan perfekta, men övning visar att lokaliseraren kan hoppa över ett eller flera märken, precis som mätaren saknar magnetiska märken. Men när man jämför data från två enheter är bilden mer exakt.

Såsom noteras ovan kommer mätningen av sonden, mer exakt, brunnen själv att påverka deras noggrannhet, och detta:

  • Metallbrunnarnas väggar förvrängs därför magnetiska mätningar. Även metallen är en utmärkt ledare gör elektrisk scanning svår och förhindrar att det ringformiga utrymmet undersöks.
  • Eftersom borrvätskan, som kvarstår i brunnen ganska mycket, innehåller vatten, och där det finns klor och väteatomer, gör det här svårt att kontrollera oljens väteinnehåll.
Sonden kan justeras i förhållande till brunnarnas väggar med hjälp av fjädrar

Obs. Beroende på metodens och beskaffenheten av studien kan det vara nödvändigt att antingen sätta sonden närmare brunnens vägg eller installera den i mitten. Detta är ganska möjligt med hjälp av fjädrar, som installatörerna installerar med egna händer efter behov. Så, för den centrala platsen behövs fyra fjädrar, enhetligt stödja enheten från alla håll, medan endast en fjäder är tillräcklig för att trycka sonden mot väggen.

metoder

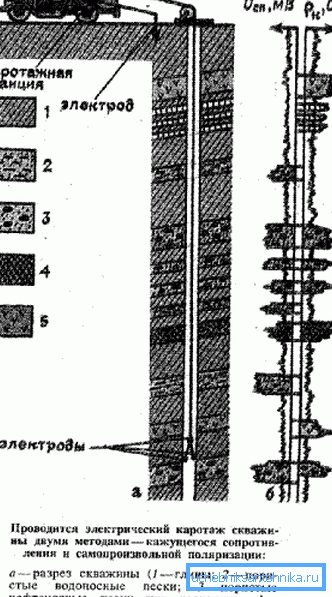

Väl loggning. schema

Nu ska vi vara uppmärksamma på några grundläggande typer av brunnsavverkning, som används inom industrin och byggandet. Först och främst är det ett elektriskt sätt som är indelat i grupper. (Se även artikeln Typ av vattenreningssystem från en brunn.)

Den vanligaste kan kallas metoden för KS (tydligt motstånd) - är en analog elektrisk profilering vid elektrisk prospektering. Mikroskogning liknar det mycket, där små prober pressas tätt mot borrhålets vägg.

Resistivitetsmetoden kan mäta den elektriska resistiviteten hos vätskan som finns i brunnen för tillfället. Detta kan vara olja, formningsvätskor, borrvätskor och grundvatten.

För vertikal elektrisk rekognosering används lateral loggning. Det finns också en sida- och mikroborrning - BK respektive MBK.

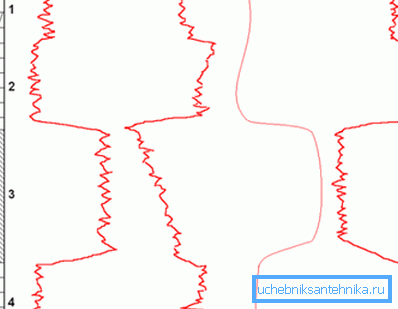

Fotoanalys bauxitmetod GIS: 1) marl; 2, 4) kalksten; 3) bauxit

Jag vill uppmärksamma metoderna för kärnforskning, vars namn i regel består av tre bokstäver. Den första indikerar vilken typ av strålning som används i denna situation (G är gamma och H är neutron), den andra anger typen av strålning, så brevet bevaras och den tredje klassificerar omfattningen (A-analys, K-loggning, M-generell metod, Om - testning). I fall där det finns ett fjärde brev, indikerar det redan en ändring. (Se även artikeln Borehåladapter: hur man väljer och installerar.)

slutsats

Alla videogallerier av brunnar är uppdelade på två sätt - yta och underjordiska, och båda studierna kompletterar varandra, men bland dem kan vi skilja mellan huvudmetoderna - el och kärnkraft. Detta gör att du inte bara kan ställa in reservoarens djup upp till en centimeter, men också dess förändring.
