Typer av kranar: bekant med klassificering av ventiler

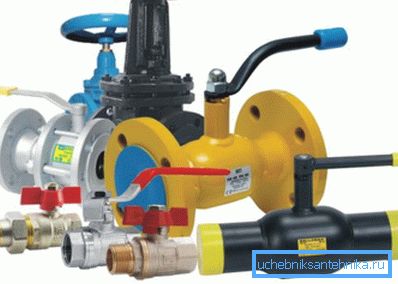

Vilka typer av sanitära kranar används för närvarande? I denna publikation ska vi bekanta sig med ventilerna av små och medelstora storlekar, vilka används i vattenförsörjning och uppvärmning av privata och bostadsbyggnader.

Portventiler

De används i hiss- och vattenmätningsenheter, liksom för avskärning av vissa delar av stora vattenförsörjnings- och värmekretsar. Typiska storlekar som används inom huset - ДУ50 - ДУ100.

Men: i Stalinok hissar kan du sällan hitta DU150 ventiler. Ännu större storlekar används endast på värmelinjer.

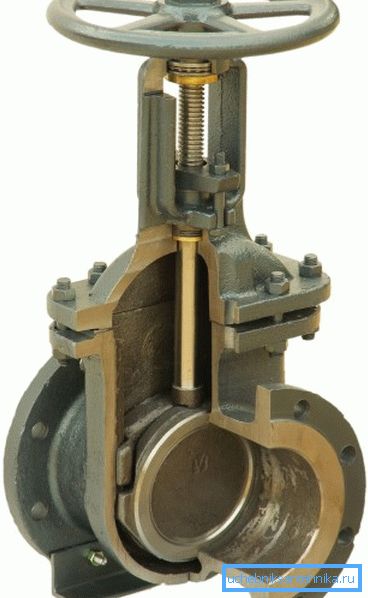

Vatten i ventilen är blockerad av ett par enskilda kinder eller en monolitisk kil som matas in i kroppen med en skruvstång. Speglar (O-ringar) på kinderna (kil) och kroppens metall; tätning uppnås genom starka klämytor.

material

Här är en lista över material som används vid tillverkning av ventiler.

utförande

Portventiler kan klassificeras:

• Genom att säkra kinderna mot kroppspeglar. Stålventilerna är vanligtvis färdiga med en monolitisk grind, gjutjärn - en kil mellan två kinder eller mellan kinderna och kroppen.
• Handtagets form. För gjutjärnsprodukter karaktäriseras ett rundhjul, för stål - vinkelrätt mot stånghandtaget.
• Lager rörlighet. Den kan glida ur saken när den öppnas eller bor inuti väskan. I det senare fallet har slutaren sin egen tråd.

funktionen

Fördelar med ventiler:

1. Relativt lågt hydrauliskt motstånd.
2. Liten installationsstorlek (mindre än skruvventilen med samma diameter).
3. Möjlighet att installera med vattenriktning.

nackdelar:

1. Behovet av periodisk fyllkörtel och slipning av kinderna, vilka samlas in.
2. Betydande dimensioner i riktning vinkelrätt mot rörledningens axel (luckan drar in i huset, kom ihåg?).
3. Mycket måttlig täthet av slutaren. Situationen när det inte finns någon läckage genom kontrollventilen i den cirkulära hissnoden blockerad alls - ett undantag snarare än regeln.

Pluggventiler

Vatten är blockerat genom att vrida korken lutad mot kroppen. Stramhet säkerställs genom nästan fullständig avsaknad av ett mellanrum mellan pluggen och huset. Material - Metaller med relativt liten friktionskoefficient, inte utsatta för korrosion och klibbning i angränsande ytor till varandra: gjutjärn och mässing.

I lägenhetsbyggnader används ventiler med storleken 15 - 40 mm i stora mängder.

utförande

I detta fall är klassificering av kranar efter typ också möjlig på flera grunder.

• Skrovet kan vara modulärt eller monolitiskt.

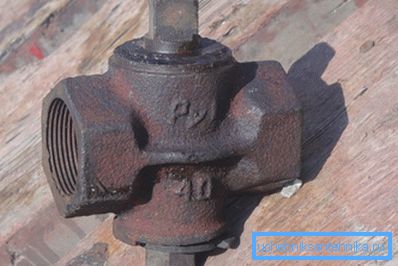

• Tätningen av rörets stång kan säkerställas genom körningspackning med en klämkrok eller kraften att klämma fast kontakten mot kroppen. I det senare fallet lockas det av muttern på skaftet som passerar genom kroppen.

• Ventilen kan levereras med ett handtag eller överlappas med en nyckel.

funktionen

fördelar:

1. Det låga priset förknippas med enkelheten i kranens konstruktion.
2. En tillräckligt bred genomgående kanal i trafiken, vilket gör att ventilen inte kan klämma fast skräp.

nackdelar:

1. Vid körkranar - konstant läckkrok under stängning och öppning, spänningen - risken för att skaftet lossnar.

Obs! För att packa körtelkorkventilen med egna händer, måste ledningen dräneras på båda sidor av den. Annars kan den störda pluggen flyga ut ur skrovet vid vattenfronten.

1. Stor ansträngning för att ompositionera kranen.
2. Hög hydraulisk resistans.

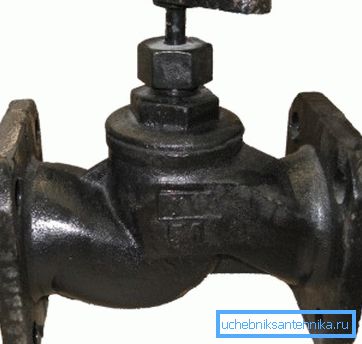

Skruvventil

Den rörliga ventilen drivs av en skruvstång. Han blockerar vattnet och klämmer fast i sadeln med ett genomgående hål i det. Material - gjutjärn (för närvarande är stora ventiler huvudsakligen gjorda av det) och mässing.

utförande

Vilka typer av kranar med en rörlig ventil och en skruvstång används i VVS:

• Ventilen kan vara allmetall, med en polerad spegel eller med en packning av gummi eller paronit (återigen gummi, endast hård och värmebeständig).
• Allmetallventilen kan i sin tur ha en platt eller konisk spegel.

OBS: En mängd kranar med en konisk mässingsventil är enligt upphovsmannens uppfattning skapandet av ett dyster geni som skickas till rörmokare som ett straff för berusning. Ventilen som sitter fast i huset (och det är fast ihop) kan inte avlägsnas utan att ventilen helt avlägsnas. Den uppenbara instruktionen är inte att köpa detta mirakel av fientlig utrustning under några omständigheter.

• Ståltätningen kan tillverkas med en oljetätning eller en eller två gummiringar.

funktionen

fördel:

1. Lätt att reparera.

nackdelar:

1. Behovet av packning av körteln och periodisk ersättning av packningen (om tillgänglig).
2. Hög hydraulisk resistans.
3. Konstant ackumulering av sopor under sadeln.

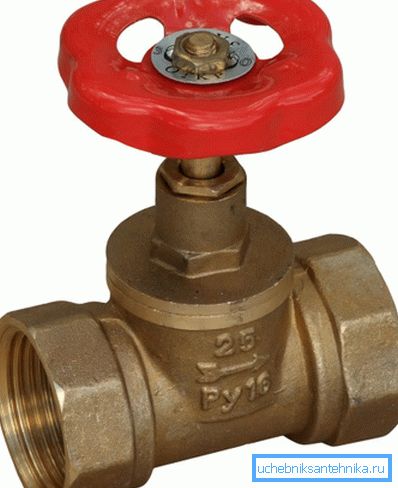

4. Installation med en enda riktning av vattenflödet. Motströmmen öppnar ventilen när man försöker öppna ventilen.

Kulventiler

Alla typer av kulventiler representerar ett djupt arbete med fel vid utformningen av korkventiler.

Korken i dem är en boll med en genomgående kanal som är lika med rörledningens diameter som är ansluten. Den är förseglad med två lågfriktionspolymersitsringar. Som regel tätar det stammen.

Material - mässing och (mindre ofta) rostfritt stål; Teflon eller fluoroplast fungerar som tätningsmedel. Storlekar - från DN50 till DU500.

utförande

Olika typer av kulventiler som används i inbyggda tekniknätverk, skiljer sig huvudsakligen från kroppens design och form.

• Rörledningen kan vara gängad, flänsad eller svetsad.
• Kroppen kan vara hopfällbar (på tråden eller klackarna) eller allsvetsad.
• Handtaget kan vara stationärt eller flyttbart, i form av en hävarm eller fjäril.
• Ventilen kan kombineras med ett godtyckligt passande eller grovt filter.

funktionen

Låt oss vara koncisa: kulventilerna har inga nackdelar som anges ovan. Felfunktioner är extremt sällsynta och kokar mestadels för att förspänna tätningen som utvecklats runt stammen efter flera hundra öppningscykler.

slutsats

Vi hoppas att vårt material kommer att hjälpa läsaren i valet av ventiler. En artikel kan verka något fördjupad; Det är dock endast baserat på författarens egen erfarenhet (se även artikeln Ball valve 3: 4 - enhet, egenskaper, installation).

Som alltid kommer videon i den här artikeln att erbjuda ytterligare information. Lycka till!
