Trevägsventil i värmesystem och golvvärmesystem

I denna artikel kommer vi att överväga funktionerna i ventilerna. I synnerhet har deras driftsprincip: en trevägsventil har särskiljningsförmåga, enligt vilken den fungerar. Dessutom kommer vi att prata om de strukturella och operativa egenskaperna hos dessa enheter och om var och hur de kan appliceras.

Artikelns ämne är av särskilt intresse, eftersom anordningen av medelstora och stora längdvärmesystem är förknippad med en sådan nackdel som den ojämna fördelningen av värme. Orsaken till detta problem är att kylmediet kyls gradvis när det passerar genom rörledningen, och därför kommer temperaturen att vara högre nära värmeenheten än vid den mest avlägsna punkten av rörledningen.

Lösningen på detta problem är att bygga system som använder en trevägskran.

Applikationsfunktioner

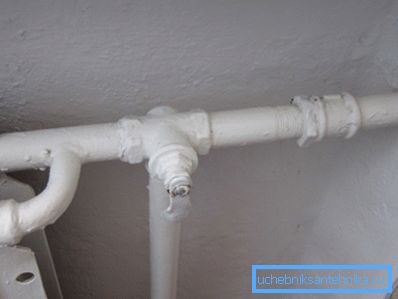

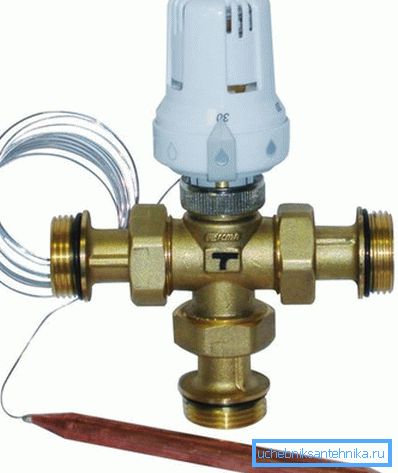

Som nämnts sträcker sig utnämningen av en trevägsventil till största delen till uppbyggnad av värmepanna med medelstor och stor längd, liksom för uppvärmda golv med medelstora och stora ytor (se även artikeln Trevägsventil för tryckmätare: applikation, alternativ, installation och underhåll ).

Denna typ av ventiler reglerar inte bara vattentrycket utan låter dig omedelbart justera de kalla och heta flödena. Som en följd av korrekt installation och korrekt drift av anordningen blir det möjligt att uppnå en effektivare omfördelning av kylmediet i ett slutet system.

Viktigt: I enlighet med kraven i GOST 21345-2005 kan stoppventiler av denna typ, förutom byggnadsvärmesystem, användas för installation på rörledningar med liten diameter för efterföljande transport av gasformiga såväl som aggressiva och neutrala vätskor.

Konstruktionsegenskaper

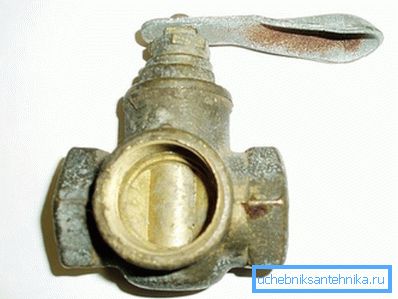

Strukturellt är trevägsventilerna en tee utrustad med en låsnings- eller regleringsmekanism.

Enhetsens utformning innehåller sådana element som:

• hölje, som kan vara gjord av mässing, rostfritt stål, gjutjärn etc .;
• slutare denna eller den här konfigurationen med genomgående öppningar
• anslutningar.

Anordningens funktion utförs genom att rotera runt svänghjulets axel som är fäst vid grindstången. Justeringsspaken kan roteras 90 eller 180 grader för att öppna ett eller flera genomgående hål.

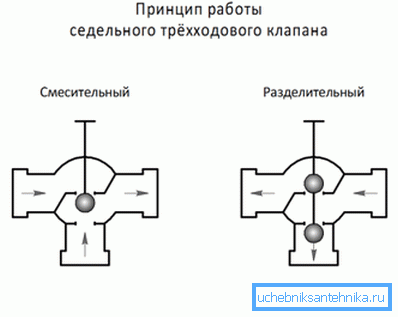

Svänghjulets extrema positioner är utformade så att vätskan passerar genom den ena eller den andra. Om svänghjulet vrids till neutralläge passerar vattnet genom två hål samtidigt och enheten fungerar som en mixer.

Viktigt: Industriella modifieringar av trevägsventilen, avsedda för anordningen av rörledningen genom vilken transport av brandfarlig eller explosiv atmosfär utförs, har speciella begränsningar för svänghjulets extrema position. Ändringar av låsutrustning som är avsedda att användas i hushållssystem får inte ha sådana begränsningar.

Klassificering av ventiler av trevägstyp

Trevägsventilen eller dess större industriella motsvarigheter, vars pris är högre, är indelad i flera kategorier baserat på följande särskiljningsegenskaper:

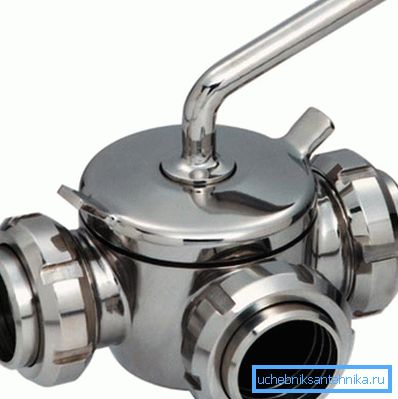

• I enlighet med formen av slutaren varierar koniska, boll- och cylindriska modifikationer;
• I enlighet med typen av genomströmmande del utmärker sig mönster med fullt borrning eller prov- och urladdningshus.

Ändringar genom passage är utrustade med två anslutningsrör avsedda för anslutning till rörledningen.

Apparater av provnings- och släpptyp är först och främst avsedda för installation i olika enheter och kapaciteter. För att underlätta installationen och efterföljande drift innehåller den kompletta uppsättningen av enheten utlösaren och anslutningsröret.

• I enlighet med det roterande elementets konfiguration är L-formade, T-formade och S-formade kranar urskiljda.

• I enlighet med monteringsmetoden för bultmekanismen skiljer sig spänning, körtel och kork modifikationer. I spänningskranar är pluggen när den stängs intill kroppen direkt med en mutter. Vid samtidig tillfogar fyllningsventilkorken kroppen med kugglocket och packningspaketet.
• Industriella trevägsventiler är uppdelade i enheter med uppvärmt hus eller med ett hus utan uppvärmning.

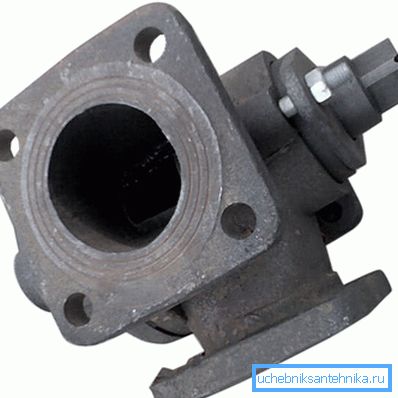

• I enlighet med typen av anslutningsanordning skiljer sig modifikationer av fläns-, kopplings-, tsapkovy-, choke-butt-end-svetsningstypen.
• I enlighet med typ av kontroll utmärks man med manuella och mekaniska, pneumatiska, hydrauliska och elektriska drivenheter.

Oavsett om de hör till en kategori eller en annan, kännetecknas alla trevägskranar av avsaknaden av stillastående zoner, hållbarhet, ökad täthet hos låselementet, en liten grad av hydrauliskt motstånd och enkel design.

Men samtidigt har sådana anordningar några nackdelar, bland annat högt vridmoment, ökad sannolikhet för störning av vridande delar som ett resultat av att hålla fast vid långvarig drift.

Krav på installation och drift

• Trevägsventiler kan installeras antingen horisontellt eller vertikalt.
• När du utför installationsarbeten med egna händer måste du kontrollera att flödet av det transporterade mediet sammanfaller med pilen som anger riktningen på enhetens kropp.
• Kranens monteringsplats måste väljas på ett sådant sätt att det under efterföljande drift och underhåll inte kommer att uppstå problem med tillträde till ventilen eller annan regulatorisk utrustning.
• Vid installation med användning av svetsutrustning måste försiktighetsåtgärder vidtas för att skydda kranens inre hålighet från att falla in i den svetsade skalan och buren. Återigen är det nödvändigt att förhindra att fallet upphettas, rörledningarna i rörledningarna förenar mer än + 100 ° С.
• Montering och efterföljande drift av en trevägskran ska utföras i enlighet med kraven i den medföljande dokumentationen som tillverkaren utarbetat.
• Användning av ventiler kräver användning av regelbundet underhåll för att förhindra att ventilen griper in.

slutsats

Nu har vi en allmän uppfattning om vad en vanlig eller specialiserad trevägs hydraulkran är. Det finns frågor om val av lämplig utrustning?

Du kan förenkla uppgiften genom att titta på videon i den här artikeln.
