Trevägsventil för tryckmätare: syfte, alternativ,

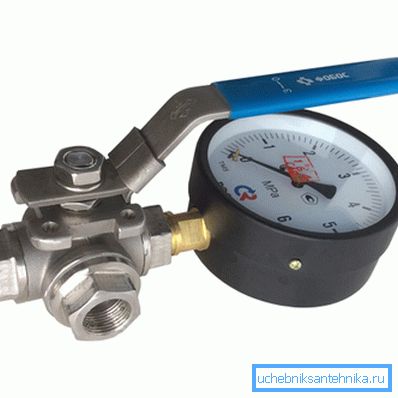

Varför behöver jag en 3-vägsventil för en tryckmätare? Bör det alltid installeras? I vilka versioner tillverkas dessa enheter? Vilka funktionsfel är typiska för dem? Hur förseglar man de gängade anslutningarna när man installerar kranen? Låt oss försöka svara på dessa frågor.

mål

Först och främst ta reda på varför en trevägs manometrisk kran behövs alls.

Hans installation har följande mål:

• Det gör att du kan kalibrera mätanordningen genom att ansluta en provtrycksmätare.

För att klargöra: självklart, i detta fall bör kranen inte ha ett dräneringsrör, men en fullständig dränering med tråd eller rörfläns för anslutning av den andra enheten.

• 3-vägsventilen för tryckmätaren gör det möjligt att inte bara koppla bort enheten från ledningen utan också att släppa trycket framför den. Det menas att detta avsevärt minskar sannolikheten för misslyckande (stickande pilar).
• Slutligen kan du rensa utloppet på mätaren - återställa ett visst antal arbetsmedier genom honom. Vid utrensning avlägsnas alla ackumulerade orenheter från utloppet som kan påverka noggrannheten i tryckmätningen.

Är det möjligt att komma överens med en konventionell genomströmningskopplingsventil? I industriella förhållanden, där konstant tryckreglering är nödvändig för att följa produktionstekniken, i pumpning och på gasledningar - nr. Felaktiga avläsningar kan vara kostsamma.

I värmesystemet i ett privat hus eller i hissenheten i en lägenhetsmätare är de vanligtvis anslutna till en vanlig styrventil. I hissar är tryckmätaren ofta installerad endast vid tidpunkten för kontrollen: så länge det finns fri tillgång till tekniska källare är problemet med stöldskydd fortfarande relevant.

Exekveringsalternativ

Hur kan en trevägsventil för en 1: 2 tums manometer ordnas? Vi ger flera beskrivningar av de vanligaste mönster.

Korkspänning

Cork trevägsventil med spänningsförsegling 11b18bk finns i följande konfigurationer:

• Två rör (DN 15) eller metriska (M20x1.5) trådar och dräneringshål.

• Ett rör och en metrisk tråd plus dräneringshål.
• Samma, men med handtaget (spak eller fjäril).

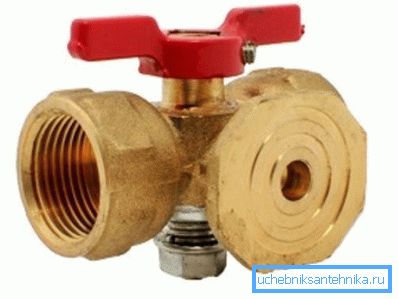

• Två trådar (DN 15, M20x1.5 eller en kombination därav) och en fläns för anslutning av en provtrycksmätare.

Ventilen är extremt enkel i design, men har några stora nackdelar:

1. Ganska stor omkopplingsansträngning (typiskt för alla korkventiler).
2. Den ständiga risken att riva av pluggen när du drar muttern. Mässing är en ganska mjuk metall, och det krävs inte för mycket insats här.

Funktionsprincipen för tryckventilen för tryckmätaren är enkel och klar: den T-formade utskjutningen i roterande rör, när den vrides, kombineras med en eller två kranar.

Följaktligen är följande konfigurationer tillgängliga i olika positioner:

• Utloppet är inkopplat, tryckmätaren är ansluten till atmosfären genom dränering eller fläns.
• Tryck appliceras på backventilen med avloppet eller flänsen stängd.
• Kranen arbetar på en återställning när mätaren är avstängd.

Sharovy med dränering

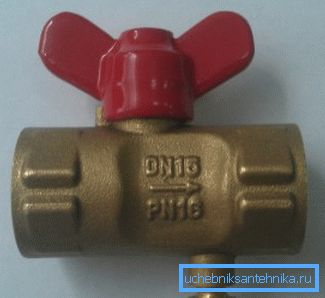

Som ett exempel betraktar vi en trevägs kulventil för en 11B27p tryckmätare. Det är intressant i genomförandet av dränering. I huvudsak har vi en vanlig kopplingsventil med en långsträckt kropp och ett dräneringshål på ena sidan av stoppbollen.

Vi ger produktens egenskaper.

Observera: i denna implementering är trevägs kulventilen för tryckmätaren ganska obekväm på varmvatten och uppvärmning. Skruva av dräneringsskruven försvåra din hand med kokande vatten.

Sharovy med muftovy filial

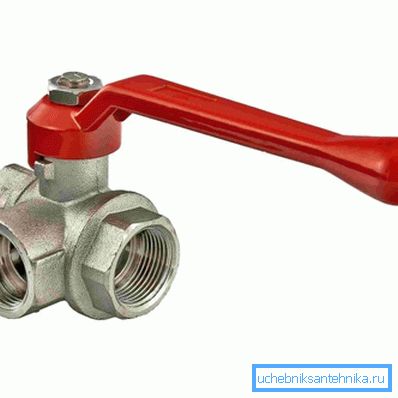

En vanlig trevägskopplingsventil kan också användas som tryckmätningsventil. Ett exempel på en sådan produkt är Valtec VT361N.

Materialet i kroppen och bollen av produkten är förkromad mässing; tätningar är gjorda av teflon. Den maximala arbetstemperaturen för miljön är +150 grader. Anmärkningsvärt är tillverkarens deklarerade hållbarhet hos produkten - minst 20 000 cykler.

installation

Hur förseglar man de gängade anslutningarna av ventiler och tryckmätare när man installerar dem manuellt?

Instruktionen är i allmänhet ganska standard:

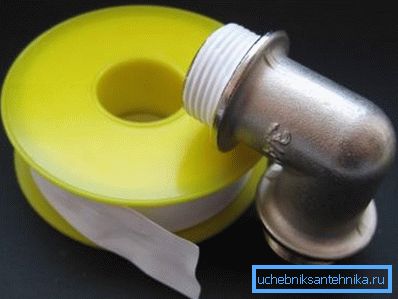

1. FUM-tejp används på gasnätet. Trådarna vrids med hand eller med verktyg, men med minimal ansträngning.

Observera: Tejpen FUM förseglar perfekt rörtråden, men det ger en läcka även med minimal återgång.

1. För varmt och kallt vatten är det bättre att använda en polymertätningstråd (TangitUnilok och analoger). I sin frånvaro tillhandahålls ett bra resultat av sanitetslinor som blötläggs i någon snabbtorkande färg, tätningsmedel eller torkolja.

tjänsten

Listan över fel på kranar, som kan vara självhägnande, är mer än liten.

• Läcker när korkventilen är stängd betyder otillräckligt tryck eller skräp som har fallit under korken. Demontera ventilen, torka ut pluggen och sätet och montera den igen. Muttern på skaftet bör spännas endast om flödet kvarstår efter rengöring.

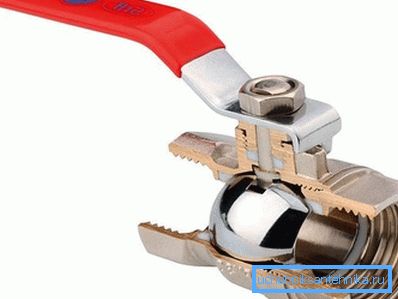

• En läcka på kulventilens stav indikerar utvecklingen av en tätningsring. Om ventilen har en nypa, kan den spännas en till två varv.

Om tätningen pressas med handtaget och tvättmaskinen som ligger under den - när ventilen är stängd, ta bort dem och placera flera varv av FUM-tejp över tätningen.

slutsats

Vi kommer att överväga vår bekantskap med en relativt exotisk typ av ventiler och beslag. Videon i denna artikel kommer traditionellt att erbjuda läsaren ytterligare tematisk information. Lycka till!
