Trench för vvs: standarder, krav, funktioner i arbetet

En gräv för ett vattenförsörjningssystem är en speciell typ av markutveckling som krävs för att lägga till verktyg - rör för transport av dricksvatten. Trots den uppenbara enkelheten i den här uppgiften är det nödvändigt att följa ett antal regler och regler vid arbetet.

Vi vill prata om dessa regler och hjälpa dig att räkna ut hur man gräver en gräv under vattenledningen korrekt.

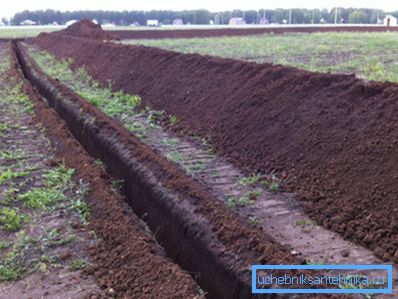

Pipeline Laying

Faktiska sätt

Modern konstruktionsteknik antar två huvudmetoder för underjordisk läggning av vattenrör:

1. Lägger ett vattenrör i en gräv. I denna metod, före installationen av rörledningen, utförs utvecklingen av marken till designdjupet, förberedelsen av fundamentet och förstärkning av grävväggen. När installationen är klar utförs återfyllning och området ovanför arbetsområdet är raffinerat.

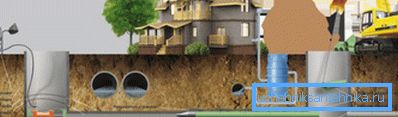

2. Trenchless läggning av vattenförsörjning. Denna metod är mer progressiv och involverar markens punktering mellan två tekniska brunnar, följt av rörläggningen i det resulterande hålet. Jordutveckling, återfyllning och landskapsarkitektur krävs inte i detta fall.

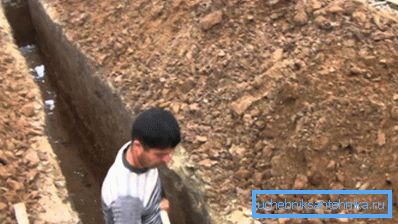

Den öppna (trench) -metoden gör att du kan hantera små mängder arbete med egna händer med hjälp av enkla verktyg:

• skyfflar,
• skrot,
• perforator, etc.

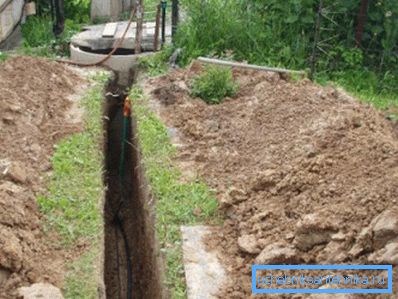

Han är väl lämpad för förorts gårdar, eftersom marken inte är täckt med asfalt, är konstruktion sällsynt, en konkurrenskraftig kommunikationsinfrastruktur och det finns lite, därför kommer skador och efterföljande återhämtning vara minimal.

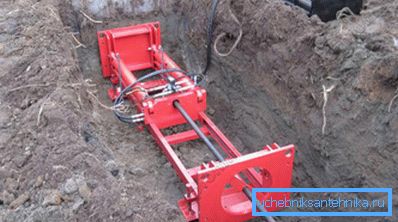

Den trenchless utbyte av akvedukten, liksom dess installation, kräver särskild utrustning och utbildade arbetare. Metoden är baserad på horisontell riktborrning eller markpunktur med hjälp av speciella tips och en vattenstråle under tryck.

Perfekt för stadsområden med täta byggnader och utvecklad infrastruktur, där den öppna metoden ibland inte är tillgänglig.

Var uppmärksam! För att ordna kommunikation i en privat sektor är den öppna metoden ganska acceptabel. Den grävlösa metoden är möjlig för att övervinna motorvägar och andra liknande hinder.

Trench Development Rules

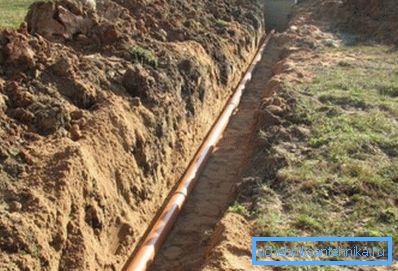

Så för arbete utanför staden kan du använda den öppna metoden för att lägga rör. Så vi behöver en gräv.

För att konstruera den korrekt hittar du instruktionerna där vi har samlat in grundläggande krav och användbara klargöranden om ett antal frågor:

• Det är lämpligt att lägga en dike längs den kortaste direkta vägen. Om detta inte är möjligt bryts det in i raka segment med varv 90 °, ibland är andra vinklar tillåtna.
• Djupet i grävningen är en mycket viktig egenskap. Enligt SNP, minsta djup om att ta hänsyn till eventuella dynamiska belastningar får inte vara mindre än en meter, men klimatförhållandena i vårt land införa andra restriktioner: dike bör vara ca 30 cm djupare än djupet av jord frysning i ditt område (för mellersta bandet - cirka 2 - 3 m, för södra regionerna - 1,2 - 1,3 m);
• Bredden på diket för att lägga vattenförsörjnings SNIP får inte vara mindre än 70 cm. Men i praktiken så stränga regler gäller för arbetet med professionella tjänster, och i trädgården, kan du styras av rördiametern och användbarhet. Vanligtvis grävde mot en skovls bredd - 45-50 cm;

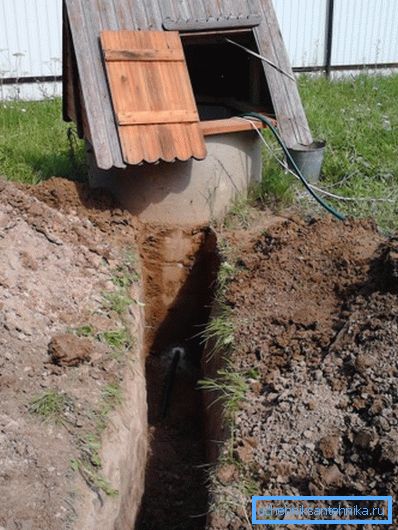

• Vid läggning av vattenrör som skall observeras avvikelse av 0,002 till 0,005 i riktning av brunnen när den är närvarande i avtappningskranen för dränering av systemet i händelse av reparation eller konservering av vintern;
• VVS och avlopp i en gräv passar inte alla regler och regler. Men detta krav ignoreras ofta när man använder plaströr i skyddshylsor. Vi skulle inte rekommendera det;
• Kabel och vatten i ett dike stil möjligt att uppfylla detta villkor: kabeln (35 kV) placeras i ett plaströr VVS ovan, avståndet mellan dem - minst 25 cm över kabeln - minst en meter av jord;
• Bottenens botten ska vara tätt och ramad, det är önskvärt att röret ligger på marken med en fullpassad kropp.

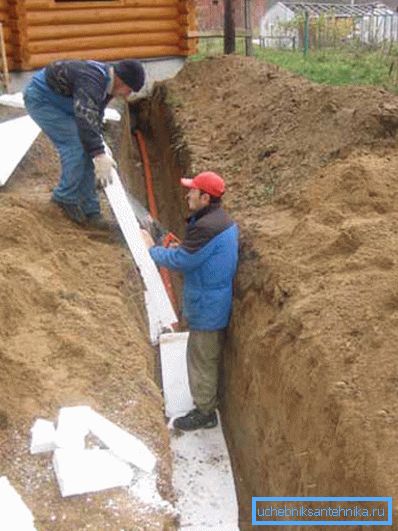

Förutom dessa regler behöver du ett antal tips. Så, i de norra områdena och i mellanspåren är det bättre att täcka röret med ett lager skum eller mineralull. Ibland händer extrem frost, och denna åtgärd kan skydda dig mot en olycka.

Vid återfyllning av gräsklippningen, speciellt vid inledningsskedet (första 25-30 cm), kasta marken försiktigt in i grävets hörn. Undvik packade klumpar, tegelstenar, stenar och annat tungt avfall, annars kan röret vara skadat.

Var uppmärksam! Fråga lokalbefolkningen hur man gräver en gräv under vattenförsörjningen, kanske priset passar dig, och du kan bara styra processen. Jordarbeten är inte det mest spännande att göra.

Användningen av teknik

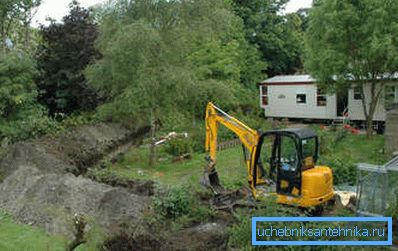

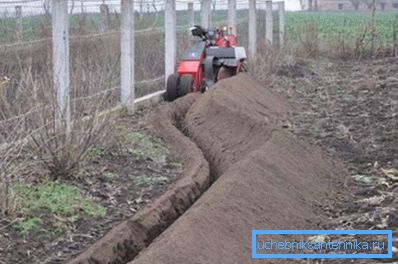

Du kan också hjälpa till med tillämpningen av teknik. Idag är hela massan av lätta minigrävare, motoblock och annat liknande gott tillgängligt på byggmarknaden. Ofta är uthyrningen av en sådan enhet inte så dyr, och arbetet är gjort om några timmar, du kommer inte ens ha tid att bli uttråkad.

Om det finns en vägskytt eller ett annat liknande hinder på vägen, kan du applicera metoden för punktering av jorden. För detta ändamål, de två sidorna barriärerna gräva djupa brunnar på två ben djup under packningen, och längden av brunnen bör vara halv till två meter. Bredd är ca 1 - 1,2 m.

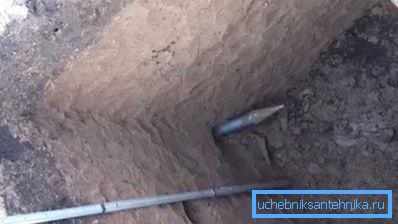

Ett stålrör skärs i sektioner på 1 m vardera, vid vilken en tråd skärs. Behöver även kopplingar. En kegspets är gjord av ett stycke med en släthammare, i slutet av vilket ett litet hål kvar.

Sedan tar de en vattenpump och lägger slangen i brunnen. Vidare, till marken mot den andra väl för att täppa spetsänden därav är lindad på ett rörsegment genom en koppling, ge upphov till en slang och vatten tillförs.

På tubkroppen är fast klämma eller nyckeln och trycks genom skrotröret i marken (det bör noteras att med bra vatten tryck fortsätter det smidigt).

När röret är helt inmatat, är nästa segment fäst vid det och så vidare tills platsen är helt punkterad.

Var uppmärksam! För att övervinna den vanliga tvåvägsbanan tar det flera timmar, medan du inte behöver återställa asfalten och blockera rörelsen.

slutsats

Trenching är en godtagbar metod för att lägga ledningsrör i landsbygden. Om du känner till de grundläggande reglerna och reglerna i arbetet kan de göras självständigt eller med hjälp av teknik. Videon i den här artikeln hjälper dig att förstå några av nyanserna av processen.
