Tågkran: konstruktions- och driftsfunktioner

I den här artikeln kommer vi att prata om de viktigaste skillnaderna mellan tummätningssystemet och den metriska. Vi kommer också att överväga funktionerna i valet av ventiler för rörledningen.

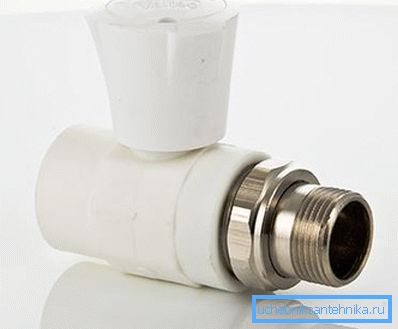

Artikelns ämne är av stort intresse eftersom det finns ett brett utbud av sanitetsutrustning på marknaden, vars dimensioner inte bestäms i de vanliga millimeterna. Till exempel kan du hitta en halv-tums kran till salu, och vad tycker du den här storleken betyder?

Skillnaden i mätvärden

För att omedelbart klargöra skillnaden i mätvärdena noterar vi att tummätningssystemet traditionellt används vid konstruktion av rörledningar och vid val av stoppventiler.

Engelska tum (tum) anges genom att skriva lika med 25,4 mm i det metriska mätsystemet. Det är således inte svårt att konvertera de nuvarande värdena som används vid val av rör och rördelar i millimeter, det är tillräckligt att utrusta med en miniräknare.

Låt oss exempelvis beräkna vilket analogt mätmätningssystem som motsvarar en 2-tums kran. För att göra detta, 25.4 multiplicera med 2 och få 50.8 mm.

Så är beräkningsinstruktionerna teoretiskt enkla, och det är också enkelt att beräkna dimensionerna på en tums kran. Det är fortfarande att överväga hur dessa kvantiteter kombineras med rörens storlek.

Funktioner av rörledningens diameter

Som redan nämnts är det enkelt att beräkna hur mycket en kran är 1 2 tum i mm. Men vad är det nödvändigt att veta för att välja ventilerna för rörledningen?

För närvarande, när man bygger egna vattenförsörjningsnät, är den mest populära lösningen metallplast, polypropen, mindre ofta metallplåt eller kopparrör.

Det är ingen hemlighet att alla dessa rör med en liknande ytterdiameter kommer att ha en annan innerdiameter, eftersom stålröret blir tunnare än en liknande produkt tillverkad av polymermaterial.

Därför är det nödvändigt att ta hänsyn till följande värden när man bestämmer rörledningens dimensioner och dess överensstämmelse med ventilernas dimensioner:

• väggtjocklek;
• inre diameter - villkorlig egenskap hos rörledningselement, både rör och rördelar;
• nominell diameter (Dul) - det nominella värdet på den inre diametern, angiven i millimeter och avrundad till hela värdet;
• nominell diameter dn;
• ytterdiameter.

Av ovanstående följer att om ventilen är 1 8 tum (innerdiameter) med invändig gänga är hon, då är ytterdiametern hos röret med yttre tråd också 1/8.

Följaktligen tittar vi på det tidigare givna bordet, hur mycket blir 1/8 och se 3,2 mm. Det vill säga, vi fick diametern på insidan av kranen och utsidan av röret i millimeter.

Enheten hos tumkulventilen

När vi säger en kran en tum och en kvart, menar vi ofta de så kallade halvrotationslåsanordningarna med en bolltypsluckare. Tänk på hur denna utrustning är ordnad, och vad du behöver tänka på när du väljer den.

Kulventilen är en typ av rörstoppventiler, varvid låsningselementet i sin konstruktion är gjord i form av en sfär.

Idag anses halvventil med sfäriska ventiler vara en av de mest moderna, progressiva och samtidigt enkla att installera och underhålla typer av stoppventiler. Sådana kranar används vanligen vid konstruktionen av rörledningar som transporterar flytande och gasformiga medier.

Den rörliga kulformade luckan har en genomgående axiell borrning som i en viss position sammanfaller med ett genomgående hål i kranens kropp. När hålen sammanfaller, passerar vattenflödet fritt, samtidigt som hålen i huset och i grinden inte matchar, är flödet blockerat. Till exempel kommer grindventilen att vara helt stängd om bollen roteras 90 grader runt sin axel.

En fullborrningsventil är utrustad med en spärrkula med en genomgående håldiameter som liknar munstyckets inre diameter, vilken är ansluten till rörledningen.

På grund av att parametrarna i pipelinehålparametrarna överensstämmer minimerar nivån på hydrauliska förluster, vilket skiljer dessa enheter från andra typer av ventiler. Kulventilen används därför för närvarande som huvudtyp av låsanordning på linjära sektioner av gasledningar.

Ett viktigt element i utformningen av kulventilen är "sadlar", gjorda av fluoroplastringar. Närvaron av "sadlar" ger en fullständig korsning av bulten och huset, täthet, jämnhet och lätthet av röret i röret.

Viktigt: Närvaron av PTFE-säten begränsar temperaturen på det transporterade mediet till + 200 ° C.

Sammanfattningsvis ovan noterar vi fördelarna som är karakteristiska för kulventiler av bolltypen:

• enhetens enkelhet;
• täthet av höljet och slutaren;
• kompakta dimensioner;
• enkelheten i konfigurationen av flödesdelen och den nästan fullständiga frånvaron av stillastående zoner;
• enkel hantering;
• begränsad tid som krävs för att utföra slutaren
• möjligheten att använda vid transport av viskösa media, slam, suspensioner, massor etc.

Viktigt: Sådana enheter kännetecknas av en stor nackdel - närvaron av en "död" zon när du stänger avtryckaren med ett cantilever svänghjul. Denna olägenhet kompenseras ganska av en kran utrustad med svänghjulslam.

Enhet och drift av ventilkranen

Tillsammans med ventiler är det omöjligt att inte notera närvaron av ventilkranar, som vanligen används vid byggandet av hushålls- och industriella rörledningar.

Bland fördelarna med denna typ av ventiler är följande:

• hög grad av underhållbarhet i jämförelse med bollmodeller;
• rimligt pris
• ett brett utbud av erbjudanden på grund av de olika ändringarna;
• enkel installation;
• möjligheten att använda som avstängnings- och reglerventiler (för jämförelse, en kulventil - endast avstängningsventiler).

Bland nackdelarna noterar vi lägre hållbarhet jämfört med bollmodeller. Å andra sidan kan enheten om nödvändigt demonteras, ta reda på orsaken till uppdelningen och reparera den själv.

En konventionell enventilventil består av följande konstruktionselement:

• Hus av koppar, mässing eller rostfritt stål;
• tut (separat eller oskiljaktig från kroppen);
• svänghjul fäst vid stången;
• Låsningsmekanismen är en vevaxel av en mask eller en keramisk typ.

Såsom redan nämnts använder ventilenheter två typer av låsningsmekanismer. Tänk på funktionerna i deras ansökan.

Låsmekanismen för maskstart drivs av flera svänghjul runt sin axel. Snäckstången i slutet mot svänghjulet är utrustad med gummi eller läderpackning.

Packningen är i färd med att rotera intill "sadeln" och därigenom stänger vattenförsörjningen. Omvänt, om du vrider svänghjulet i motsatt riktning, rör sig packningen bort från "sadeln" och vattnet passerar obemärkt.

Viktigt: Det vanligaste problemet i sådana mekanismer är tätningen av packningen och följaktligen förekomsten av läckage. Reparationsanvisningarna är enkla, det är tillräckligt att demontera ventilen, ta bort den gamla packningen och montera en ny packning på plats.

Låsningsmekanismen i form av en keramisk kranlåda är ett mer progressivt alternativ jämfört med en maskartyp.

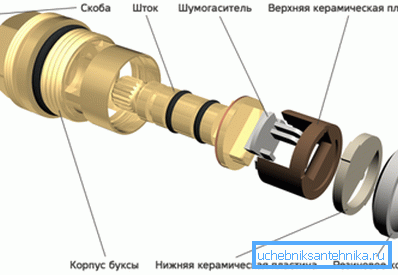

Slutaren är en kärna med två kombinerade keramiska plattor, varav en är stationär och den andra roterar runt sin axel. I processen att vrida plattans spindel kombineras eller omvänt mellan dem finns ett mellanrum, genom vilket vattenflödet passerar.

Bland fördelarna med denna typ av stängning är följande:

• lågt vridmoment, eftersom enheten är halvvridning;
• slutartidens hållbarhet på grund av att de keramiska delarna är mycket starkare än gummipackningen;
• enkel reparation, eftersom slutaren inte repareras, men ändras helt med det faktum att priset är lågt.

slutsats

Så nu har vi en allmän uppfattning om vad som utgör en kran 3 4 tum och liknande produkter med andra storlekar. Återigen ansåg vi funktionerna i enhetens låsanordningar, anpassade för installation på tumrör.

Har du några frågor? Du hittar mer omfattande svar genom att titta på videon i den här artikeln.
