Stålkranen - enkelhet och hållbarhet i en flaska

Stålventiler med avstängda delar i form av en stålboll utmärker sig genom ökad hållbarhet och enkel konstruktion. Möjligheten att nästan stänga av vätskeflödet eller gasen är högt värderad inte bara i vardagen utan även inom industrin - sådana apparater finns i en vanlig lägenhet, såväl som i ett kraftfullt kemiskt företag.

Kortfattat om enheten och klassificering av kulventiler

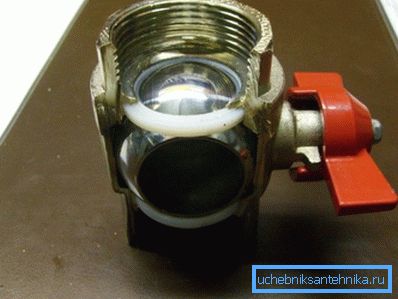

Alla kula stålventiler har en liknande design - låselementet presenteras i form av en metallkula med segment som skärs parallellt. I mitten av bollen är ett genomgående hål, och justering av flödet av vätska eller gas utförs genom att helt enkelt vrida handtaget.

Var uppmärksam! En konventionell kulventil har endast 2 arbetslägen - helt öppna eller stängda, så skiljer de sig från vanliga ventiler.

När det gäller klassificeringen beror allt på kriteriet som ligger till grund för uppdelningen i grupper.

Så, enligt anknytningsmetoden, kan du välja sådana alternativ som:

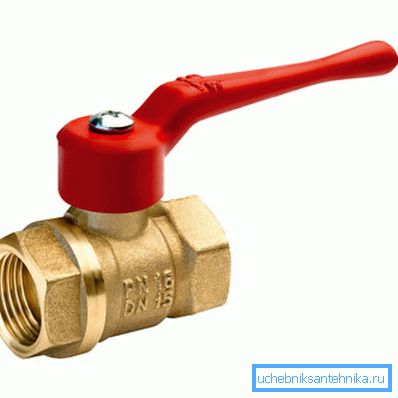

• gängad - Den är installerad som en vanlig koppling för rör (det finns en invändig gänga på båda sidor, så att rören enkelt skruvas in i kranen). Sådana föreningar är särskilt känsliga för byggkvaliteten och driftsförhållandena, om det utsätts för vibrationer och tryckfall, är det bättre att överge kopplingsmodellen. På grund av att en sådan anslutning är löstagbar är sådana anordningar särskilt populära när man installerar vatten och värmepipor.

• flänsanslutning - Skivor med hål är svetsade från ändarna, och anslutningen till rören utförs med hjälp av bultar. En stålbollflänsventil är något större och väger mer än en koppling, men den kan användas under ganska hårda förhållanden, i branschen föredrar de som regel sådana anordningar.

• svetsad ledning - kan betraktas som den sällsynta typen, tillhör klassen av ett stycke. Den kan endast användas om det inte behövs någon ersättning i framtiden. Av styrkorna kan man bara notera att motståndet mot mekanisk stress, vibration etc. - rätt svetsstyrka är nästan lika bra som rörets metall. En stålkulventil för svetsning installeras vanligtvis på platser där driftsförhållandena inte kommer att leda till snabb nedbrytning, dvs fuktighet är normalt etc .;

• Olika kombinationer av de angivna föreningarna är möjliga.. Till exempel säger benämningen muttermutter att det finns en lockmutter på båda sidor, vilket tillåter att installera det även under förhållandena om brist på ledigt utrymme. Andra kombinationer är också möjliga, såsom choke-nut, etc.

Du kan dela kranarna och handlingsprincipen:

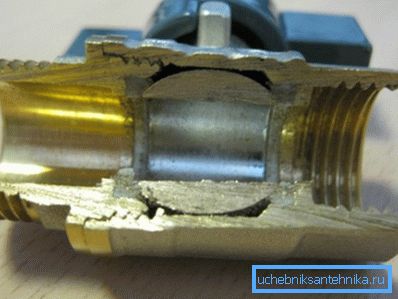

• bushing kranar ger en enkel passage av en ström av vätska / gas utan att ändra dess riktning och utan att blanda upp en annan ström. Beroende på form och storlek kan fullborrningsanordningar särskiljas (hålets diameter är lika med rörets inre diameter) och modeller där hålet är mindre än röret i röret.

• vinkelanordningar - åstadkomma rotation av flödet i en vinkel av 90 °;
• trevägsmodeller - en stålventilventil kan fungera både som en mixer och som flödesdelare (dess konstruktion diskuteras nedan).

Klassificeringen kan ges av typen av handtag. Det kan ses att småskaliga kranar är utrustade med kompakta fjärilformade handtag, det beror på att stängning kräver relativt liten ansträngning. Men de större enheterna är utrustade med ett konventionellt handtag, så att du kan stänga kranen med liten ansträngning.

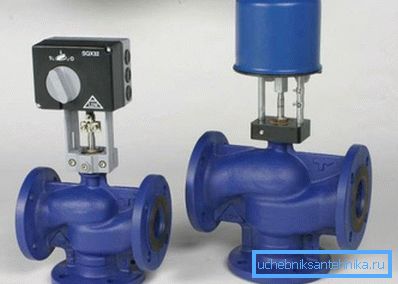

Var uppmärksam! I industrin är installeringen av ett stort handtag ibland omöjligt på grund av bristen på ledigt utrymme, i sådana fall används en elektrisk drivenhet för att reglera kranens funktion. Naturligtvis är priset på en sådan enhet inte demokratisk.

Läs mer om användning och installation av stålkulventil

Principen för driften av den konventionella genomströmningsmodellen ansågs ovan, mycket mer intresse orsakas av kranar med 3 eller flera rör, det vill säga 3-vägsventiler, etc. Sådana anordningar är mer komplicerade, men de erbjuder fler möjligheter än konventionella kranar.

Trevägsventiler

Det maximala som en konventionell genomventil kan styra flödet av ett vätska / gasflöde, 3-vägs, kan separera eller blanda flöden.

I själva verket utförs enligt denna kriterium deras klassificering:

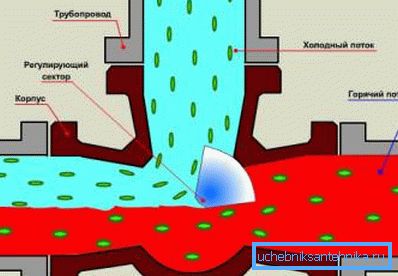

• blandningskran - blandar 2 fluidflöden. Sådana anordningar används som vanliga blandare i lägenheter. Trots den mer komplexa interna konstruktionen är dess installation enkel och görs med hand.

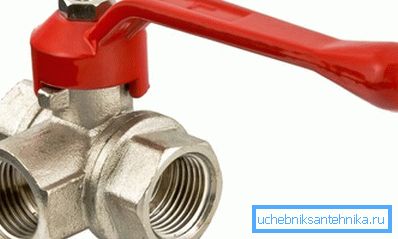

• separatorer - i sådana anordningar delas det inkommande vätskeflödet av 2. Det kan också helt omdirigera inkommande flöde till ett av de anslutna systemen. Detta gör det till exempel möjligt att helt separera de enskilda kretsarna i värmesystemet, detta är användbart vid användning av låg temperatur och konventionell uppvärmning i huset samtidigt.

När det gäller styrningen av kranen, de vanligaste modellerna med manuell justering. Men om budgeten inte är en begränsare, så är det ganska möjligt att organisera en automatisk justering. Allt som behövs för detta är att installera en servo ansluten till en termostat i rummet.

Stålkraninstallation

Monteringsanvisningarna är extremt enkla och beror på vilken typ av fäste (koppling, fläns etc.):

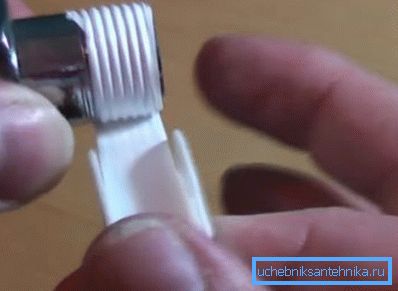

• När man använder en mössa är det tillräckligt att vinda FUM-tejpen på den yttre tråden på själva ventilen, sätt sedan en packning, en tätningsring och muttern på röret. Efter det kommer det bara att skruva muttern på tråden på ventilen;

• Vid flänsfästning är förbindelsen med flänsen på röret försedd med höghållfasta bultar, vilka är åtdragen med en momentnyckel. Mellan flänsen på kranen och på röret finns alltid en tätningspackning, om nödvändigt kan du alltid dra åt bultarna, det enda du behöver uppmärksamma är att du måste dra åt alla bultar med samma kraft.

Sammanfattningsvis

Stålkulventil på grund av sin enkelhet med design, pålitlighet och hållbarhet har tagit en värdig plats, inte bara i rörelsearmarnas arsenal, utan även inom industrin. En liten förbättring i sin design (trevägsmodeller) möjliggör att lösa nästan alla problem med att justera flödet av vätska eller gas genom röret.

Det är också viktigt att någon kommer att klara av installationen av en sådan enhet. Videon i den här artikeln visar ett exempel på att använda en 3-vägsventil i värmesystemet.
