Sharovy kran 3: 4 - enheten, egenskaper, installation

Kulventiler för vatten 3: 4 tum - den vanligaste och högkvalitativa typen av ventiler som används vid installation av heta och kalla vattenledningar samt värmesystem. De är enkla att installera, pålitliga och kompakta, så idag kan ingen installation utan användning av denna typ av tillbehör.

Vi kommer att prata om enheten, egenskaper och fördelar med kulventiler, samt överväga reglerna för deras installation.

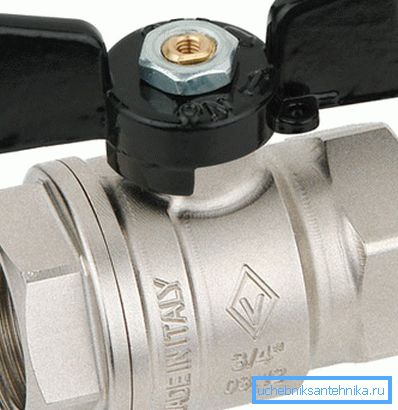

Kulventilanslutningar

anordning

En kulventil är en typ av avstängning (ibland justerande) rördelar som används i rörledningar för vattenförsörjning, värme, gas, olja och andra medierledningar. I förhållande till systemen för vattenförsörjning och kylvätska används denna typ av beslag i de flesta fall som ett låsningselement.

Det bör sägas att ventilen med en sfärisk kontakt är en modern och ganska progressiv enhet som ersätter koniska modeller, som hade många allvarliga nackdelar förknippade med betydande hydraulisk resistans på grund av passagerarens form och storlek.

Samtidigt var konstruktionen själv känd för länge sedan - för mer än 100 år sedan blev dess effektiva genomförande endast möjligt efter utseendet av nya syntetiska material, såsom fluoroplast och andra artificiella polymerer.

Ventilen med kulventil är ganska enkel.

Produkten består av följande delar:

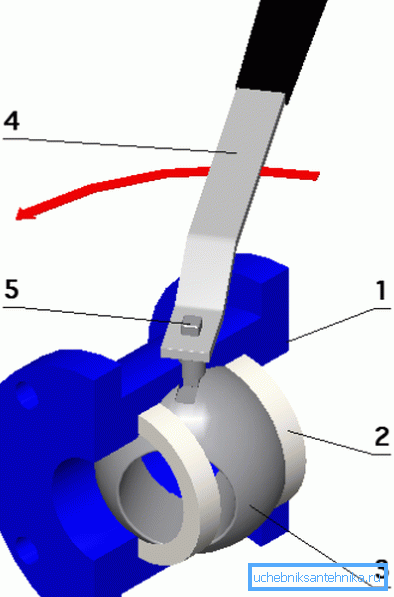

1. Mässingskropp. Användningen av denna legering beror på den lägre kostnaden för dess produktion, såväl som högre korrosionsbeständighet jämfört med stål;
2. Tätning sadlar. De används för att täta korken, tillverkad av Teflon, Teflon, polyetereterketon (PEEK) och andra syntetiska polymerer;
3. Kulplugg. Utför slutarfunktionen. Bollen har ett axiellt hål, vars diameter sammanfaller med rörkanalens diameter; när pluggen roteras 90 grader överlappar kanalen, eftersom kuglens vinkelrät axel inte har några hål;

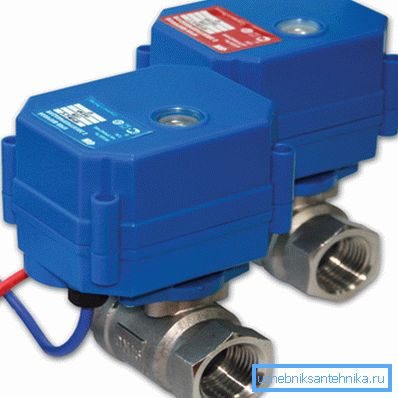

4. Slutarkontroll. Det kan vara i form av en hävarm, en fjäril eller ett lamm. Dessutom kan en elektrisk eller pneumatisk servomotor installeras istället för ett handtag för att automatisera systemstyrningen.
5. Mässingsspindel som kopplar handtaget eller ställdonet till stoppet och överför kraften för att vrida den.

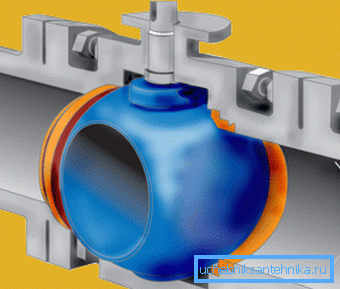

Så vi ser att inuti kroppen finns en sfärisk slutare med ett slitsat genomgående hål.

Om du vrider korken så att hålet i den sammanfaller med strömningskanalen kommer mediet att röra sig fritt genom det med minimal motstånd, vilket inte skiljer sig avsevärt från motståndet i ett liknande rör med samma diameter längs dess längd.

Då vrider vi bulten 90 grader och bollen stänger kanalen.

Var uppmärksam! Som du kan se är denna typ av ventiler utformad helt enkelt, vilket ger hög tillförlitlighet och relativt låg kostnad på grund av enkelheten i produktionen av produkter med en sådan design.

egenskaper hos

De viktigaste tekniska egenskaperna som används för att beskriva enhetens egenskaper och val av en modell som är lämplig för ett eller annat ändamål är följande:

• Arbetsmiljöens karaktär. Det anger vilken typ av ämne som kan transporteras via enheten (vatten, gas, olja etc.) och temperaturintervallet där dess funktion är möjlig.
• Nominellt arbetstryck. Den betecknas med bokstäverna PN och ett tal som är lika med värdet av arbetstrycket i atmosfärerna. Märkningsexempel - PN 40;
• Kanaldiameter. Den betecknas i tum eller millimeter, betecknad med bokstäverna DN och ett tal som anger diametern i mm, till exempel DN. Kan också diametern anges i fraktioner av en tum, till exempel?, 1/2, 1, 1? och så vidare Det finns en övergångskulventil 1: 2 till 3: 4;
• Typen av trådens placering vid inloppet. Det finns modeller med innergänga på båda sidor, de är betecknade som inåt, med interna och yttre gängor - in-n, med yttre gängor på båda sidor - nn. Dessutom kan å ena sidan kranen drivas av med en amerikansk mutter.

Bestäm hur mycket kugghjulets 3: 4 diameter ska hjälpa dig att matcha storleken på rören:

Var uppmärksam! När du väljer en produkt bör du vara uppmärksam på det material som det består av. Kvalitetsmodeller är gjorda av ren eller förkromad mässing, ibland av korrosionsstål. Siluminprodukter kan inte köpas, eftersom de är av låg hållfasthet.

För att skilja silumin från mässing är det tillräckligt att ta två kranar i handen: mässing blir märkbart tyngre. Dessutom blir silumin smutsigt och vid gnidning mot en bit av lätt materia eller tyg, kvarstår ett grått spår på den.

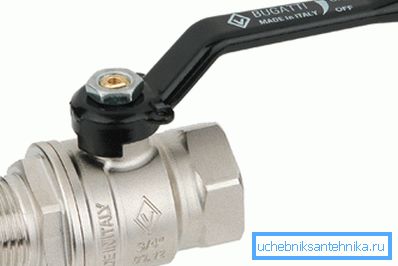

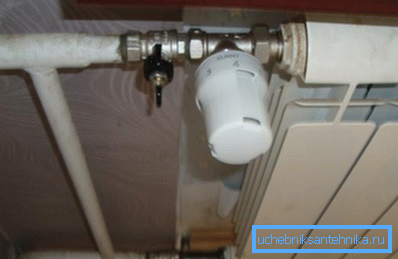

Observera att priset på kulventiler är ganska demokratiskt, så det är värt att spara på dem. Detta gäller särskilt värmesystem, för vilka det är bättre att välja italienska produkter, till exempel Bugatti eller Giacomini.

montering

Montering av kulventiler med egna händer är inte svårt.

För detta behöver vi en enkel uppsättning verktyg:

• Justerbar VVS-nyckel
• Dies för gängning;
• bulgarian;
• fil;
• Plashhållare;
• Sanitets lin och tätningspasta.

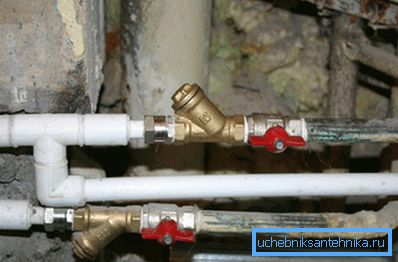

Det är lämpligt att installera ett smutsfilter (grovt filter) före produkten, eftersom om sand eller rost kommer in kommer pluggens yta att slita ut och kranen kan börja sätta ihop vattnet.

Detta är särskilt viktigt för uppvärmningssystem, där vatten och korken själv kan bli förorenade under inaktivitetstiden, vilket leder till att slutaren kommer att gå i stor svårighet och ibland även sluta flytta från sin plats.

Att det var bekvämare för dig att uppfatta informationen, vi har utarbetat steg för steg installationsanvisningar:

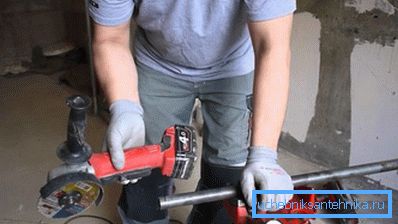

1. Vi utför alla nödvändiga mätningar och trimmer röret på rätt ställe.. Det är bäst att använda en sabersåg för en jämn klippning på 90 grader;

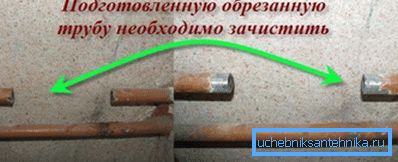

1. Vi rengör slutet av färgen och avfasar med det snittiga änden. Detta kan göras med en kvarn eller en fil. Du kan också använda en speciell ansiktsväljare;

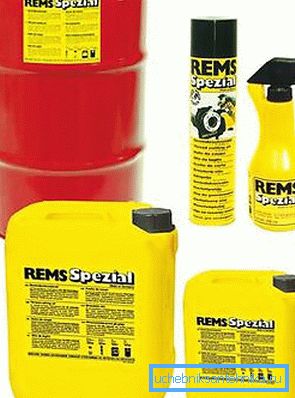

1. Ta en dys för att dra i önskad diameter och smör tänderna med smör eller smörjmedel. Vi smörjer också röret själv;

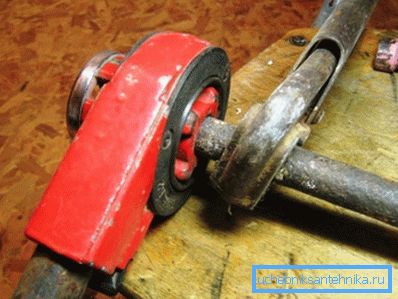

1. Sätt in munstycket i munstyckshållaren och skär tråden på röret. Vi borde ha inte mindre än 4,5 varv, men inte mer än 5. Det är bättre att skära i två pass, så att du mindre belastar röret och skärverktyget.

1. Vi vindar på den mottagna tråden av sanitetslinan medurs. Lägg sedan ett gott lager tätningspasta på hela ytan av tråden;

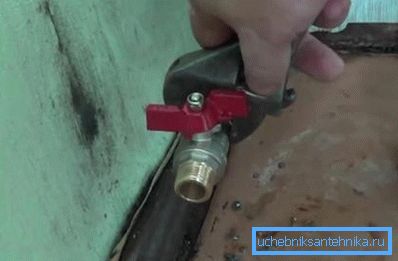

1. Vi tar kranen och vindar tråden. Det ska vara minst 4,5 varv. Först, fuska manuellt, använd sedan den justerbara skiftnyckeln.

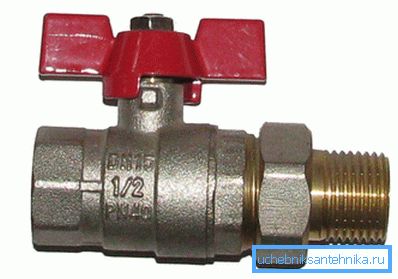

1. Om du behöver ansluta två fasta rörsektioner, använder vi en modell med en amerikansk (med sgonom).

Var uppmärksam! Se till att tråden skärs exakt. Annars är anslutningen otillförlitlig.

slutsats

Kulventiler är de mest avancerade låsanordningarna för installation av rörsystem och värmesystem. Videon i den här artikeln visar tydligt och begripligt processen att installera sådana ventiler.
