Servo-driven kulventil - egenskaper och syfte

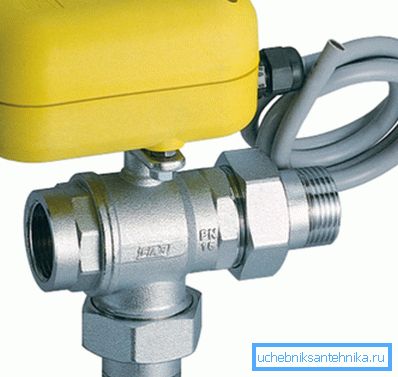

Kulventiler har länge etablerat sig som tillförlitliga stoppventiler. På grund av användningen av servodrivrutiner och andra typer av fjärrdrivna enheter har funktionaliteten för dessa enheter nyligen utvidgats avsevärt. Till exempel har en trevägsventil med servo funnit bred tillämpning i ett flertal automatiska system för styrning av flödet av vätska och gas.

I den här artikeln tar vi en närmare titt på vad dessa enheter är och för vilka ändamål de används.

Egenskaper av kranar med en enhet

Allmän information

Såsom nämnts ovan hör kugghjulen till ventilerna. Till skillnad från andra typer av ventiler är de uteslutande utformade för att helt blockera flödet av vätskor eller gaser (se även artikeln Ballventil kompressionsventil - egenskaper och syfte).

Dessa enheter kallas boll eftersom deras låsningsmekanism har formen av en boll genom vilken ett hål passerar. När bollen roteras 90 grader, dvs. dess placering vinkelrätt mot rörledningens axel är flödet blockerat.

Tätningsanordningen ger två ringar av mjukt material som passar snyggt mot bollen. På grund av mekanismens enkelhet skiljer sig dessa produkter från tillförlitlighet och hållbarhet.

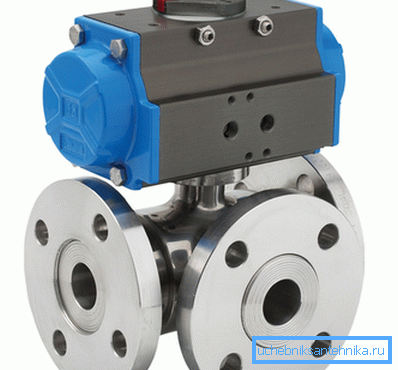

Användningen av enheterna tillåter oss att automatisera driften av enheterna eller att styra dem på distans, till exempel används en kulventil med ett pneumatiskt manöverdon för industriella rörledningar för att reglera flödet av vätskor och gaser i potentiellt farliga industrier. Den används även där användning av elmotorer inte rekommenderas.

Det bör noteras att kugghjulets pneumatiska hydrauliska manöverdon ger ett stort vridmoment med små dimensioner på själva drivenheten, och detta har tjänat sin popularitet i produktion. Men för hemliga ändamål gäller dessa enheter inte.

Å andra sidan har servostyrda avstängda kulventiler funnit bred tillämpning i husskyddssystem mot översvämning. Dessutom används den i luftkonditioneringssystem där, beroende på temperaturen, blockeras eller öppnas flödet av kylvätska automatiskt.

Var uppmärksam! Till salu finns det ventiler med servostationer, konstruerade för olika spänningar - från 12 till 220 V. Denna parameter måste vara uppmärksam när du köper en produkt.

Servo-enhet

Servokontroll består av endast två element:

• Elektrisk motor;
• Växellåda, som med 90 graders vridning öppnar och stänger vattenförsörjningen.

Kulventilens drivenhet öppnar och stänger den när rotationsriktningen hos elmotorn ändras. Servoanordningen är sålunda ganska enkel.

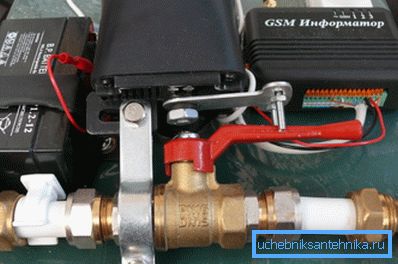

Tips! Du kan själv göra en elektrisk drivenhet för en kulventil. För dessa ändamål är motorn från den bakre viskeren VAZ-2109, som endast gör en vridning på 100 grader (med hänsyn till spaken på spakarna visar den bara 90 grader).

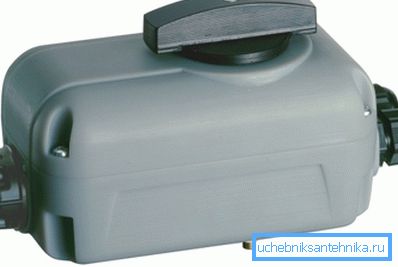

Som regel är elmotorn belägen i ett hermetiskt fall, separerat från ventilen i sig genom en serie tätningar. Därför är enheten säker.

I mekanismens fall finns en knapp eller hävarm som låter dig styra kranen med egna händer, till exempel om strömmen är avstängd. Dessutom har elektriska enheter en intern hjälpmikrobrytare som låter dig styra driften av en pump, panna eller annan utrustning som är relaterad till vattenförsörjningen.

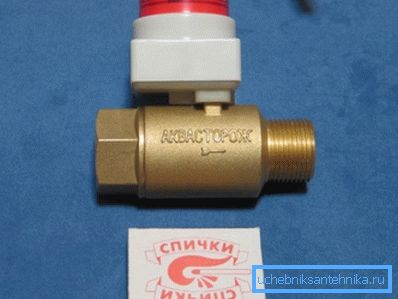

För närvarande har marknaden ett stort utbud av produkter, både från utländska och inhemska tillverkare. Dessutom är de senare inte sämre än kvaliteten, men samtidigt är priset för dem lägre.

ansökan

Först och främst måste det sägas att den elektriska enheten bara ändrar låsmekanismens position. Denna apparat styrs av termostater, termostatklockor eller andra enheter som skickar elektrisk ström till mekanismens elmotor.

Som exempel, överväga driften av denna enhet i systemet för skydd mot översvämning, vilket kan användas för både vattenförsörjning och uppvärmning.

Så, förutom ventiler, ingår det:

• Läckningssensorer.
• Controller.

Ett liknande system fungerar enligt följande:

• Sensorerna ligger på platser där det finns störst sannolikhet för vattenackumulering vid översvämning.. Funktionsprincipen för denna anordning är baserad på det faktum att vatten stänger två kontakter, varigenom en puls sänds till regulatorn.
• Styrenheten efter mottagning av signalen från sensorn skickar en elektrisk ström till elmotorn.
• Det elektriska ställdonet stänger i sin tur ventilen och blockerar därigenom vattenförsörjningen. Därefter kan du slå på vattenförsörjningen själv genom att trycka på knappen på drivhuset.

Enligt denna princip arbetar andra system med användning av ventiler med en enhet.

Var uppmärksam! Kranen med drivsystemet i system för skydd mot översvämning etableras efter avstängningsventilerna som blockerar vatten vid en ingång till huset eller lägenheten. Att använda enheten istället för mekaniska ventiler är förbjuden.

Här kanske alla huvuddrag hos ventiler med en enhet.

slutsats

Aktuatorer för kulventiler gör att man inte bara kan styra dem på distans utan också att använda dem i automatiska flödesstyrningssystem. I synnerhet har system för skydd av bostäder från översvämningar nyligen blivit mycket populära. Därför kan de kallas en lovande uppfinning (se även artikeln Radiatorventil - allt du behöver veta om denna ventil och reglerventiler).

Från videon i den här artikeln kan du få ytterligare information om det angivna ämnet.
