Schema av vatten: byggnät

Ordningar för vattenförsörjningsnät ger det nödvändiga för liv och förvaltning av vattenförsörjningen, utan vilket i vår tid inte en enda bostad kan göra. Axonometriskt system för vattenförsörjning är huvuddelen av projektet, på grundval av vilket byggandet av systemet. Vi kommer att titta på de viktigaste typerna av rörledningar inom och utanför huset, och ge också ett antal användbara tips till dem som väljer att bygga ett nätverk med egna händer.

Externa nätverk och vattenkällor

Wells och grunda brunnar

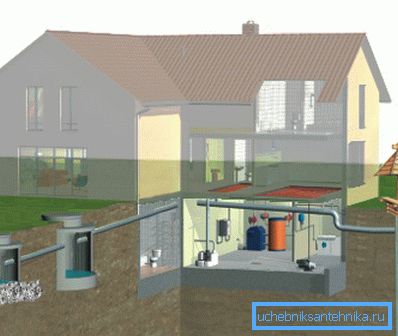

Centraliserat vattenförsörjningssystem är det mest acceptabla alternativet, eftersom du inte behöver bygga och underhålla hela nätverket, samt att lösa problemet med vattenutvinning. Men inte varje region har en sådan bekvämlighet, särskilt när det gäller hus på landet. Därför är den första frågan som konfronterar hyresvärden frågan om källan till vattenförsörjningen.

Här är valet liten - du kan bara inse två alternativ:

1. Borra en brunn till en tryckvattenberedare (en så kallad artesisk brunn). Detta är det mest acceptabla i kvalitet och drift, men också det mest komplexa och dyra alternativet för konstruktionen.
2. Gräva en brunn eller borra en grundbrunn (den så kallade "brunnen på sanden"). Här minimeras kostnaderna, en brunn eller en abyssinsk brunn kan byggas oberoende, ingen tillstånd och särskild utrustning krävs.

I det här kapitlet ser vi på det andra alternativet - en brunn och en grundbrunn. Faktum är att skillnaderna mellan dessa alternativ endast reduceras till metoden för att öppna akvariet, och vattnets kvalitet är i båda fallen ungefär densamma. Brunnen anses vara säkrare på grund av större djup och sluten mun.

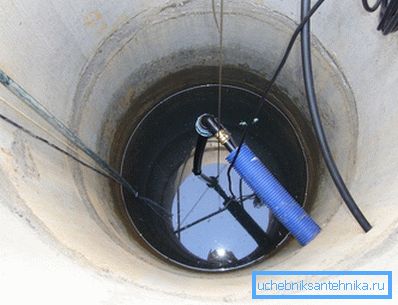

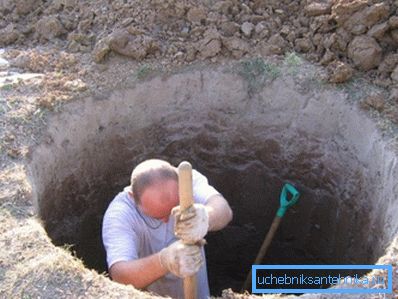

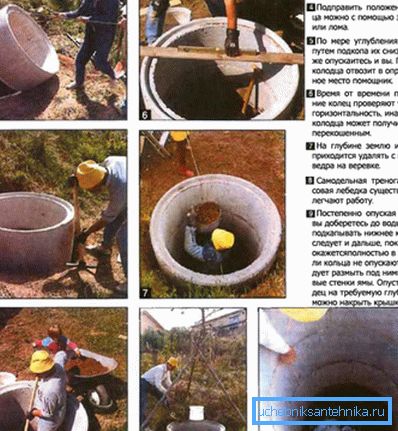

Det är lättast att gräva en brunn med armerade betongringar: först gräva ett grunt hål i storleken på ringen med en spade, sänk sedan den första ringen i den, nivå den och börja gräva. När det faller lägger du till följande från ovan - och så vidare. Detta är den enklaste och säkraste metoden.

Brunnen på sanden är inte heller väldigt komplex, men borrutrustning och specialmedverkan krävs redan. Idag finns det många entusiaster som bor sådana brunnar själva. Dessutom skapar några av dem även hemlagade borrriggar, men detta är undantaget snarare än regeln.

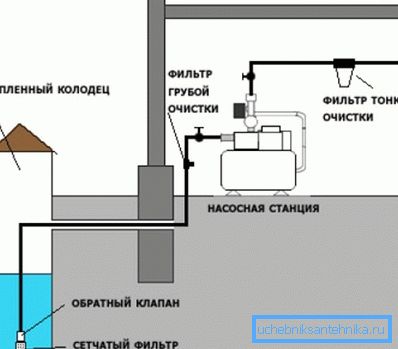

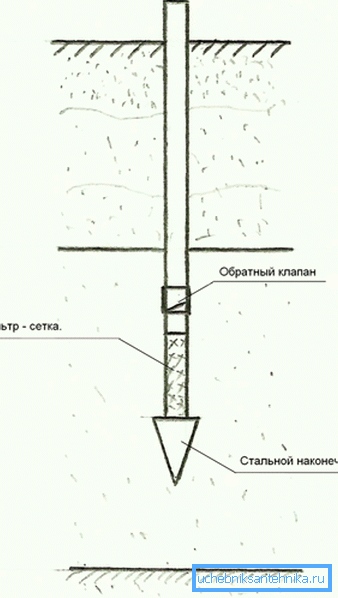

Den Abyssinian Well (eller Abyssinian Well) är den enklaste i oberoende utförandet. Faktum är att det här är ett rör med en skarp spets som sätter igång marken mot akvariet. Vatten börjar tränga in i hålen i väggarna längst ner på röret, och med hjälp av en pump kan den tas ut och skickas till huset.

I brunnar och grunda brunnar är vatten inte av hög kvalitet, eftersom det finns en utbyte med ytvätska, speciellt under översvämningar och säsongsmältning av snö. Dessutom varierar tjockleken på det naturliga filtret från 4 till 30 - 40 meter, vilket inte är så mycket.

En annan nackdel är en ganska begränsad resurs. Med den aktiva konsumtionen hos en stor familj med ett dotterbolag går en sådan källa ut i 5 till 20 år. Självklart finns det många exempel på tjänsteår, men den här funktionen bör beaktas.

Slutligen kräver grunda brunnar konstant drift, annars siltas de och slutar fungera. Brunnar är också oroliga, men de kan rengöras och återanvändas, men med brunnar är det mycket svårare att göra.

Var uppmärksam! Wells och brunnar i sanden är billiga och lätta att bygga, men kvaliteten på deras vatten lämnar mycket att önska. För användning i mat behöver sådant vatten noggrant rengöring och beredning.

Artesiska brunnar

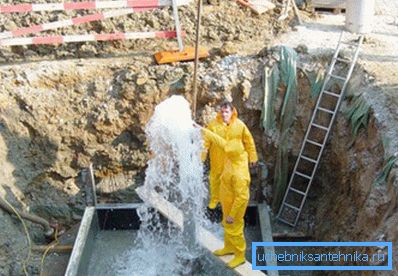

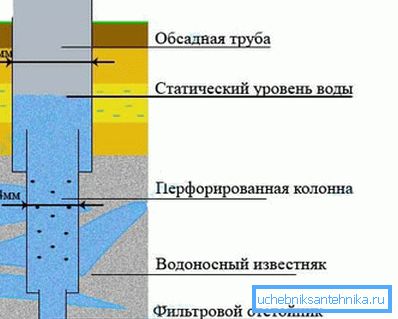

Om du vill ha en vattenkälla av hög kvalitet, bör du välja en artesisk brunn. Denna art kännetecknas av det faktum att vattnet stiger från ett betydande djup - 50 - 150 meter från en kalkstensvattendrag. Innan du kommer in i denna geologiska horisont, passerar vätskan ett enormt sätt, som gradvis rengörs av föroreningar och filtreras.

Dessutom, på grund av kontakt med olika typer av mark och stenar, mineraliseras vatten, vilket är mycket användbart för vår kropp. Ofta kan mineralisering vara för hög, men det här problemet löses med hjälp av kemisk filtrering.

För utveckling av artesiska källor krävs tillstånd och arbete kan endast utföras av en specialiserad organisation. Dessutom, i händelse av en förorening i horisonten, kommer du att vara juridiskt ansvarig för staten.

Fördelar med artesiska källor:

• Hög grad av vattenrening på grund av naturlig filtrering. Vätskan passerar genom en stor tjocklek av sten med varierande grader av permeabilitet och rengörs fullständigt;
• Högkvalitativt vatten i form av mineralsammansättning. Vätskan är berikad med ett stort antal mineraler närvarande i jorden;

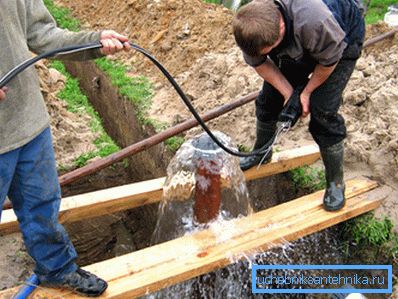

• I de flesta fall är kalkstenshorisonter under stort tryck och vattnet stiger till själva ytan. Detta eliminerar behovet av seriös pumputrustning och förenklar systemunderhållet.
• Resurserna i de djupa sjöarna är praktiskt taget outtömliga, därför är källans livslängd mycket längre än vid brunnen.
• Artesiska brunnar kännetecknas av hög prestanda, så du kan bygga en punkt av vattenproduktionen i flera närliggande områden. Detta kommer att avsevärt minska kostnaderna.

Var uppmärksam! En betydande nackdel med alla artesiska källor är den höga kostnaden för deras konstruktion och behovet av att erhålla tillstånd från statliga tillsynsmyndigheter och sanitära tjänster.

Interna nätverk

Tee layout

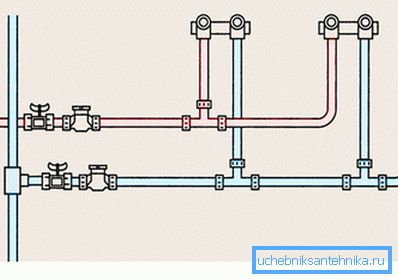

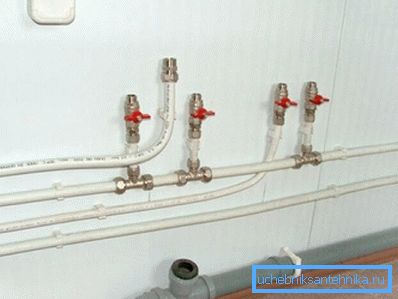

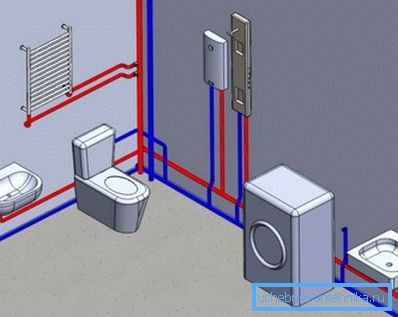

Den vanligaste metoden att fördela vattenledningssystemets inre rör är en sekventiell eller tee-krets. Det skiljer sig från att alla enheter är anslutna i serie.

Vanligtvis är systemet organiserat så här:

1. Det finns en varm och kall vattenrännare som är ansluten direkt till huvudlinjen.
2. Horisontella rör eller solstolar avgrenas från stigaren till varje våning genom en tee. Används oftast lägre ledningar när loungen ligger på golvet eller i screed;
3. Vidare från loungen, genom teerna, avleds rörledningarna till varje anordning.

Var uppmärksam! Med en sådan rörlayout kommer förbrukningen av byggmaterial att vara minimal. Volymen av installationsarbetet är också liten, kostnaden för projektet blir lägre.

Det finns emellertid en stor nackdel: med samtidig inkoppling av två eller flera vattenintagningsanordningar (en kran i köket och en dusch i badrummet) sjunker vattentrycket märkbart, men mindre vätska kommer att strömma in i varje enhet. Även på de mest avlägsna kranarna kommer huvudet att vara betydligt lägre än de som ligger nära stigaren.

Denna funktion är inte så viktig för småhus eller stadslägenheter. För stora herrgårdar och stugor med många rum och badrum kommer dock denna nackdel att märkas och minskar komforten av driftvattenförsörjningen.

Samlarledningar

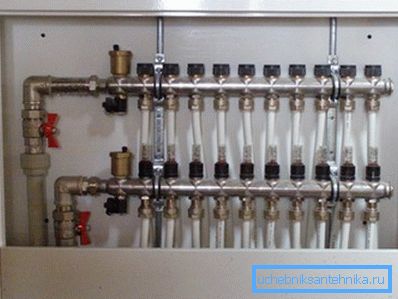

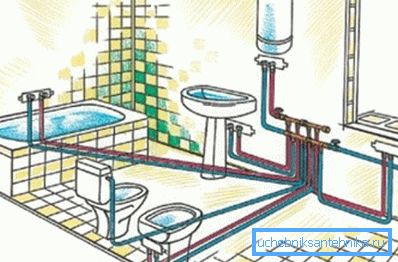

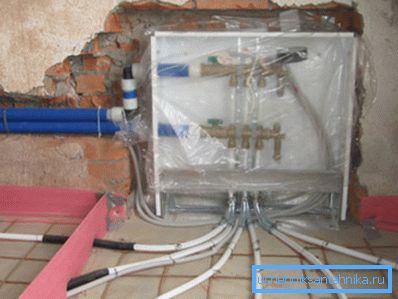

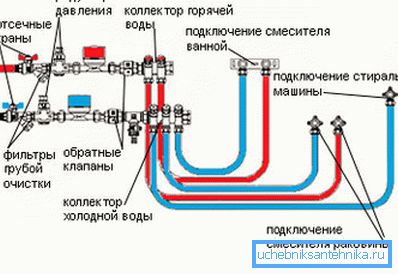

För stora hus och flerrumslägenheter med flera badrum används kollektorfördelning av vattenledningar oftare. Det skiljer sig därigenom från stigaren till anslutningen till varje sanitetsanordning separat.

Som ett resultat, när två eller flera ventiler slås på samtidigt, finns det inget märkbart tryckfall i systemet. När det gäller ett stort antal boende och stora delar av rummet är denna funktion viktig och till och med avgörande när man väljer ett vattenförsörjningssystem.

En annan fördel med systemet med kollektorkablar är möjligheten att koppla bort någon enhet från vattenförsörjningen utan att avbryta vätsketillförseln till de andra punkterna i vattenintaget. I händelse av störningar och reparationer, samt byte av VVS, är denna funktion ganska viktig.

Nackdelarna med ett sådant system innefattar följande egenskaper:

• För att implementera systemet krävs många fler rör, rördelar och annan utrustning;
• Systemets konstruktion är mer komplicerad och tidskrävande;
• Samlarens knut och sanitetsfall är nödvändiga. Ibland i stället för garderoben använder de en källare eller ett separat rum;
• Kretsen kräver användning av en tryckreducerare.

Du kan också notera att instruktionen innebär användning av dyrare plaströr. Dessutom måste ett stort antal vågräta solstolar vara dolda någonstans, och detta kräver antingen en speciell yta eller väggskuggning. Du kan också dölja rören i golvskiktet under den grova finishen.

Var uppmärksam! VVS med kollektorkabel har en högre kostnad och komplexitet i byggandet. Men för stora hus och stugor finns det inget bättre alternativ.

slutsats

VVS-systemet kan organiseras på olika sätt. Efter att ha läst artikeln kommer du att kunna avgöra vad som är akveduktens bästa samlare eller tee-line-schema, och också välja lämplig vattenkälla. Videon i den här artikeln hjälper dig att genomföra ditt hemvattenprojekt.
