Rostfritt stål kulventil - typer och funktioner

En pumphjul av rostfritt stål används i rörledningar som en avstängningsventil som helt blockerar flödet av arbetsmediet. I den här artikeln kommer vi att överväga funktionerna i den här enheten och dess omfattning.

Allmän information

Kuleventilen är sålunda ett slags rörbeslag, vars låsningselement är gjord i form av en sfär, det vill säga dess namn. Jag måste säga att denna design är känd för mänskligheten i mer än hundra år.

I början var denna enhet inte i stor efterfrågan, men med tillkomsten av olika moderna material, inklusive rostfritt stål, blev det utbrett. Den största fördelen med den här ventilen är enkelhet i design och, som ett resultat, tillförlitlighet och hållbarhet.

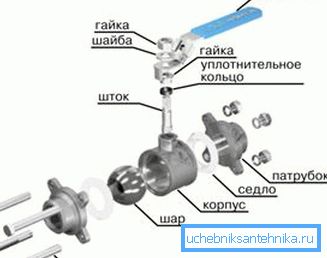

Enhet och funktioner

Liksom alla andra ventiler består rostfritt stål kulventil av två huvudelement:

I hushållsventiler är diametern för borrhålet i regel lika med rörets inre diameter. Därför kallas det fullborrning.

Oftast används denna typ av ventiler i följande typer av rörledningar:

• Vattenrör;
• Gasledningar;
• Värme linjer.

Särskilda funktioner

Först och främst bör det sägas att kulaventilen i rostfritt stål inte är konstruerad för att fungera som en gas- eller reglerventil. Den bör tillämpas strikt enligt dess syfte, dvs. för fullständigt överlapp eller öppningsflöde.

Rebar öppning utförs genom att vrida handtaget moturs 90 grader, dvs tills det stannar. För enkel användning har konstruktionen en limiter slagspak.

värdighet

Bland fördelarna med de ventiler som beaktas är följande punkter:

• Liten storlek;
• Enkel design;
• Bekväm kontroll av egna händer;
• Inga stillastående zoner;
• Enkel installationsanvisning;
• Hög täthet;
• Tillförlitlighet och hållbarhet;
• Lågt pris, på grund av designens enkelhet.

Av dessa skäl finns denna stoppventil i nästan varje lägenhet och varje hem.

brister

Tillsammans med de positiva aspekterna har denna produkt några nackdelar som anges nedan:

• Det finns ingen möjlighet att justera flödet. Om du använder enheten för dessa ändamål, trycksätts den snabbt.
• Möjlighet att endast använda för system med lågt tryck - för gasledningar högst 10 bar och för vattenledningar högst 16 bar.
• Det begränsade storleksområdet - ju större diameter rören är, desto svårare är det att hitta en lämplig enhet för dem.

Tips! Plastkulventiler kan användas tillsammans med plastledningar, deras kostnad är lägre än för rostfritt stål, medan hållbarhet och tillförlitlighet är höga.

typer

Klassificeringen av den aktuella ventilen utförs enligt flera kriterier:

En särskilt viktig punkt är metoden för installation och typ av design av fallet, eftersom applikationsområdet beror på det, därför nedanför tittar vi på funktionerna hos dessa enheter.

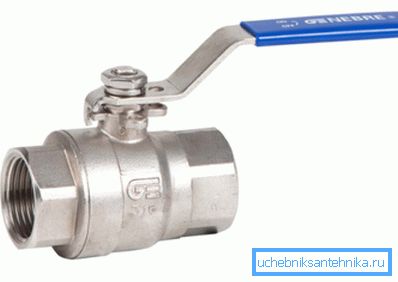

koppling

Rostfri kulventil har en hongänga på båda sidor. I regel används sådana beslag på vattenrör.

Enligt kontrollmetoden är dessa enheter av tre typer:

• hävarm;
• Elektrisk drivning;
• Gear.

Om den nominella diametern inte överstiger DN125, styrs enheten med en spak. Om diametern är större är den optimala lösningen växelstyrningen. Den elektriska enheten används där tvåpositionsreglering används, eller stängningsventiler är svårtillgängliga.

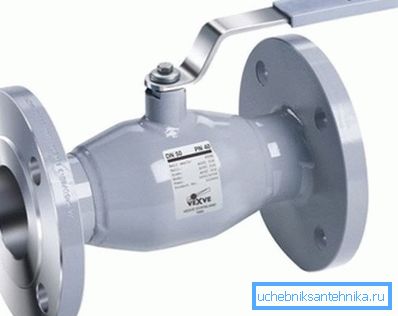

flänsförsedd

Kulventilfläns av rostfritt stål fann sin tillämpning inom olje- och gasindustrin. De används i rörledningar som transporterar gas, olja och andra kemikalier.

Eftersom det är lätt att gissa från namnet, är den rostfria flänsventilen monterad med hjälp av flänsar som är på båda sidor.

De viktigaste fördelarna med denna enhet är:

• Låg kostnad;
• Lång livslängd;
• Kan användas för suspensioner, viskösa och förorenade medier, slam etc.

Naturligtvis kan en rostfritt flänsad kulventil endast användas om rören också är utrustade med lämpliga flänsar.

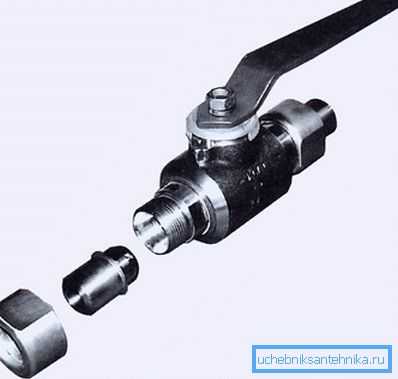

nippel

Från muftovyh skiljer sig främst från att de har en yttre tråd. Oftast används inom petrokemisk industri. Enheten är ansluten till rören med kapsmuttrar.

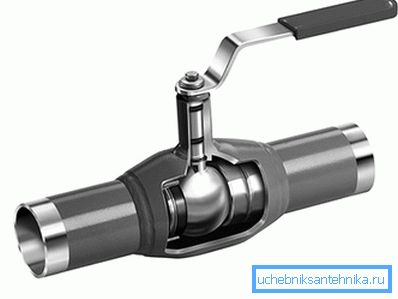

Weld

Denna stoppventil skiljer sig från alla ovanstående produkter genom att de monteras med hjälp av svetsning. Oftast används den i centraliserade värmeförsörjningssystem. Den största fördelen med denna design är anslutningens fullständiga täthet. (Se även rörseglarartikel: funktioner.)

Tips! Apparater med liten diameter kan användas för hushållsändamål som avlopp. Till exempel kan du använda denna kran för rostfritt stål fat.

slutsats

Rostfria bolltypskranar används ofta i en mängd olika applikationer. Detta beror på deras enkelhet, tillförlitlighet och ett stort urval av skrovdesigner.

Från videon i den här artikeln kan du få mer information om detta ämne.
