Ritning av en vattenbrunn - olika alternativ för olika
Vattenbrunnar, märkligt nog, men det här är en hel familj hydrauliska konstruktioner, som utför helt olika uppgifter. Därför en stor arsenal av utrustning - från nedsänkbara pumpar och filter till övertrycksdämpningssystem.
Lägg till att alla typer av innovativ teknik baserad på mycket slitstarka polymermaterial också bidrar till det ständigt växande utbudet av objekt som ska övervägas. Med andra ord måste den som kommer att ta itu med vattenbrunnar, bestämma sig för sitt specifika syfte, och var noga med att skapa en ritning av framtida användning.
Och igen måste du hantera villkoren
De två viktigaste användningsområdena för sådana anläggningar:
- i avloppssystemet och vattenförsörjningen i stadsmiljön;
- och i ett landsbygds vattenförsörjningssystem, när brunnen tjänar som vattenkälla och ingår som den ursprungliga länken i det övergripande systemet.
plast
Installationen av brunnen kräver under alla omständigheter ett omfattande utgrävningsarbete och plasten kommer till räddning, vilket ofta händer nyligen under konstruktion..
Användningen av plast är:
- användningen av ett material som är mycket motståndskraftigt mot eventuella effekter - från mekanisk till kemisk;
- möjlighet att ta itu med ett ständigt växande utbud av delar som kan tillgodose alla önskemål och tillhandahålla eventuella användningssituationer;
- möjligheten att skapa komplicerade rörledningssystem bokstavligen om några timmar utan några svets- och tillhörande anordningar, när arbetet på marken är klart vilket tydligt framgår av fotot "A":

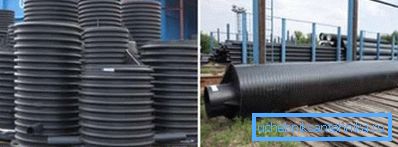

- A - här tills alla element i ett demonterat tillstånd

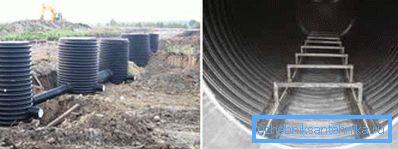

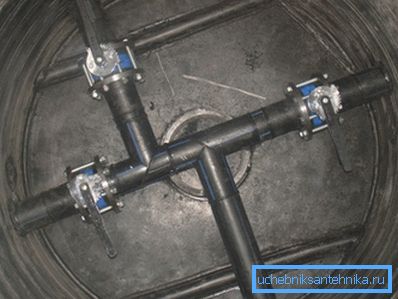

- B - och det här är en helt monterad brunn.
Vi presenterar alla element i sådana plastaggregat, vi uppmärksammar bara det faktum att skalan och omfattningen av delar kan vara mycket större:

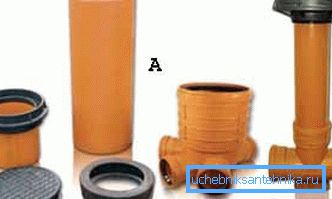

- A - omslag;
- B - teleskoprör - det här är direkt från de otroliga möjligheterna som erbjuds av ny teknik. i huvudsak tar teleskopet helt bort frågan om att ta hand om den feberiska justeringen av brunnens höjd till djupet av akvarellen eller den dockade rörledningen;
- C - teleskopisk manschett;
- D - huvudröret av polyvinylklorid (PVC);
- E-botten bildning av brunnen, som i huvudsak beror på dess syfte.
Bra råd! Det är inte en slump att PVC-teknik kallas revolutionerande inom installationen av VVS-system. Men deras enkelhet och många erbjudanden på marknaden kan ibland spela ett okej skämt. Vi rekommenderar att du bara handlar på detta område med välrenommerade organisationer som har god erfarenhet av att bygga kommunikationer med PVC. Dessutom är du säker på att utforska alla tillgängliga förslag vad gäller deras kostnad - priset på samma komponenter kan variera med 1,5-2 gånger.
Men närmare diagrammen och ritningarna
Fortsatt ämnet PVC, vi erbjuder som det första systemet byggandet av exakt detta material, vilket tydligt visar alla nya funktioner.
PVC-brunn
Schemat för en sådan brunn är väldigt mobil i sin utveckling och omutrustning, beroende på användningsförhållandena:

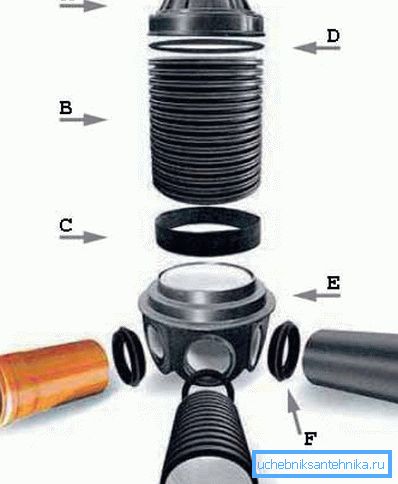

- A är nacken;
- B - rör med en diameter på 1-1,2 m för en brunnsaxel;
- C - tätningsmanschett; Vid användning av sådana förseglingsmedel kommer plasten att ge "100 poäng framåt" till något annat material, äntligen bryta detta ledsna ordspråk: VVS - Vetenskapen om leder och kontakter - de har alltid varit en verklig huvudvärk för installatörer;
- D - tätningsring;
- E-bricka;
- F - tätnings manschett.

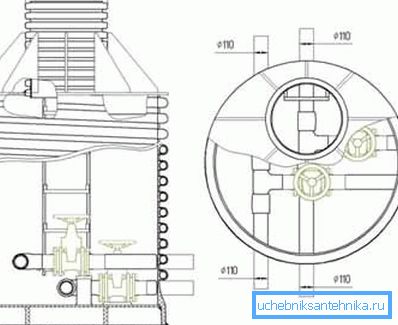

På grundval av denna sammansättning kan du sålunda skapa följande ritning av en avloppsbrunnsbrunnsrör:
Observera här:
- ytterligare förstyvningsmedel används för att stärka spetsens läge
- systemet har en intern trappa som tar bort frågan om att betjäna den övre bågen på den breda nedre delen;
- Två rörsystem används - huvud- och hjälptillbehör för att bekämpa alltför högt tryck.
Första fullständiga ritningen

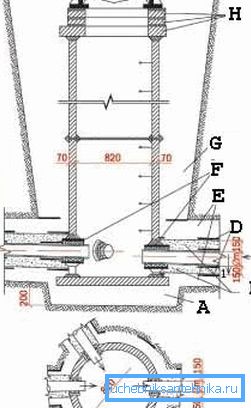

Som ett första alternativ erbjuder vi följande, med ett dolt lock:

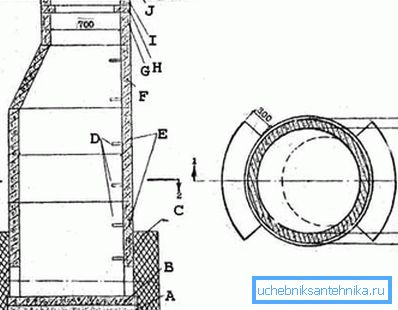

- A - betongbas;
- B - basplatta - en sådan organisation är bra om brunnen används för avloppsvatten, vattenintag kräver en mer seriös inställning och användningen av minst kvartskrumb;
- C - lera slott - om brunnen är i landet och utanför landet, måste slottet vara tillverkat ovanifrån;
- D - stege parenteser;
- E-armerade betong- eller plastringar bildar strukturens skelett;
- F-konisk ring;
- G - ring med mindre diameter;
- H - stödring - och armerad betong och plast kan du välja olika diametrar för att skapa sådana strukturer;
- I - stenarbeten kan användas för mer exakt höjdjustering;
- J - betongblindarea;
- K - lucka - den perfekta lösningen om du vill dölja brunnen på platsen.
Andra alternativet
Detta alternativ kännetecknas av en grundlig och sällsynt metod för att bilda brunnets botten:
- A-sandpreparat;
- B - lager av grus
- C - perforerat dräneringsrör;
- D - geotextiler, som skydd mot fukt
- E-sandfyllning av rör;
- F - grenrör;
- G - sandfyllning längs kärnan i brunnen;
- H - ytterligare ringar;
- I-tips;
- J - gjutjärnsläcka.
Tredje alternativet

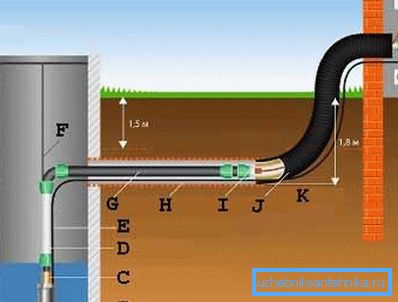

Det tredje alternativet hänvisar redan till brunnar som är inbyggda i husets vattenförsörjningssystem:
- A - brunn;
- B - dränkbar pump;
Bra råd! Vi rekommenderar att du använder centrifugalpumpar som nedsänkbara pumpar. De är mycket effektivare när de arbetar jämfört med vibrerande, och som är viktigt för de aktuella strukturerna, är de mer försiktiga med brunnens omgivande design.
- C-backventil;
- D - flexibel slang;
- E-elkabel med anti-frysnings- och fuktskyddssystem;
- F-kabel; Det föreslagna systemet gör det nödvändigt att använda detta säkerhetselement, även om det finns flera alternativ för att lösa detta problem.
- G - rörledningen måste läggas under jordfrysningsnivån;
- H - elektrokor - system för elektrisk skydd kring frysning (för detaljer se schemat nedan);
- I - flexibel koppling
- J - skyddshölje, isoproflex rekommenderas;
- K-trench djup på schemat 1,8 m;
- L - automatisk styr- och övervakningsenhet;
- M - nätverk vid 220/50.
Flera hjälpkretsar
När det gäller sådana system som vattenbrunnar är det omöjligt att undvika att ange några väldigt viktiga noder:
- För det första är det elektriska systemet för rörledningens uppvärmning mycket användbart, bestående av följande element:
- A - skyddande mantel;
- B - installationstråd;
- C - värmeisolering;
- D - uppvärmningssektion;
- E - själva uppvärmda rörledningen.

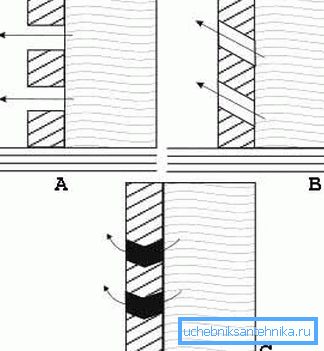

- För det andra är det lämpligt att för att skydda mot ackumulering av fukt längs brunnens sidoväggar, anordna insatser av cementfilterelement som gör tre typer:
- A - raka linjer (pilar indikerar riktningen av fuktpenetration i brunnen);
- B - snett, not, lyft i riktning mot brunnets inre hålighet, vilket är grundläggande viktigt;
- C - konisk.
- För det tredje kan olika metoder och medel användas för att rengöra brunnets inre hålighet. I slutändan finns det alltid en skrapa, en kalk och en stege, men för stora arbeten kan det vara mycket användbart.

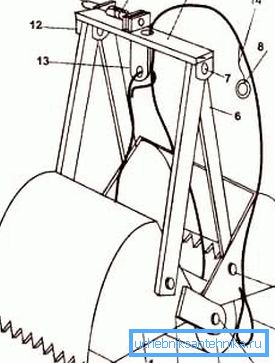

- 1 - ett par hinkar;
- 2 - rullning för lindning av kabeln;
- 3 - rullfinger
- 4-kabel;
- 5 och 7 - M8 bultar, till exempel 6 i ritningen;
- 6 - dragkraft, i utformningen av deras 4 bitar;
- 8 - ring för fastsättning av hinkens läge
- 9 - traverse;
- 10 - kompressionsfjäder;
- 11-stiftshållare;
- 12 ögon;
- 13 - poluproshin;
- 14 - tunn kabel.
- För det fjärde kan den så kallade abessinien vara en enklare version av brunnen, som snarare liknar en brunn och är, på grund av sin "opretentiöshet", ofta byggd direkt i källaren av ett hus. Teckningarna på Abyssinian-brunnen är mycket enkla:
- A-backventil, utan vilken inte en enda brunn kan göra;
- B - silan svetsad till röret;
- C - vändkegel - det här kan inte lösa problemet med vatten vid stora djup av akviferer, men med ytligt vatten (upp till 4 meter) klarar det perfekt).
rön
Anvisningarna för att skapa en vattenbrunn och typ av ritning är mycket beroende av syftet med denna struktur. Självklart, på olika sätt kan du hitta många gemensamma funktioner. Men det finns betydande skillnader, främst i bottenorganisationen.
För att inte bli förvirrad i möjliga lösningar, se till att du kolla in den extra videon i den här artikeln som hjälper dig att systematisera all kunskap.
