Radiatorstoppventil - detaljerad funktion och installation

Installera batteriet är inte bara att fixera radiatorn på väggen och anslut tillförsel- och returledningarna till den. Det är också nödvändigt att installera nödvändiga stoppventiler, i synnerhet stoppa ventilerna, och termostaten blir inte överflödig.

Detta ökar flexibiliteten hos värmesystemet.

Varför behöver du avstängnings- och kontrollventiler när du installerar batteriet

I allmänhet bör denna kategori av anordningar inte bara omfatta kranar av olika slag, men också olika spjäll, ventiler. Och ventiler för radiatorer inkluderar även pluggar som är installerade på hålen i batterisidan.

Vid installation av batteriet är det önskvärt att använda:

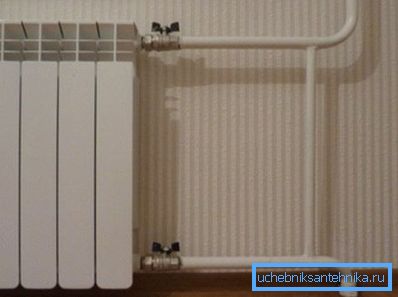

• ett par kulventiler - de är användbara för att snabbt stoppa kylvätskans flöde i batteriet. För detta är en bypass anordnad, och ventiler installeras på tillförsel- och returröret.

• när radiatorn är ansluten till systemet, kan en särskild stoppkock användas, där det är möjligt att snabbt urladda vatten.

Från reglerapparaten kommer den automatiska termostaten att vara användbar, så att värmeöverföringen av varje batteri kan ändras separat. Tack vare detta kommer det att vara möjligt att spara på uppvärmning, och i huset blir det bekvämare.

Var uppmärksam!! Termostaten är ansluten till radiatorn själv, följt av en stopplåda, sedan ett bypass-rör. Endast med en sådan sekvens kommer systemet att fungera normalt.

Detaljerade egenskaper hos ventiler

Den normala driften av värmesystemet beror till stor del på det korrekta valet av krantypen för en viss uppgift. Så det är vettigt att i större detalj överväga typerna av ventiler och dess omfattning.

Kulventiler

Kulventilen för en värmningsradio kallas så för att dess låsdel har formen av en boll med ett hål i mitten. Och principen för sitt arbete ligger i det faktum att en vändning av handtaget blockerar vattentillförseln genom röret.

Det här är väldigt användbart, till exempel när batteriet rusar för att stänga av vattentillförseln nästan omedelbart, om en skruvanordning användes för samma ändamål, så skulle du behöva spendera mycket mer tid.

Förutom bollen kan du hitta analoger med en konisk eller cylindrisk låssektion på marknaden (dessa användes i ryska samovar). Men när det gäller prestanda är det boll som är otrolig. Cone, till exempel, kännetecknas av ökat slitage.

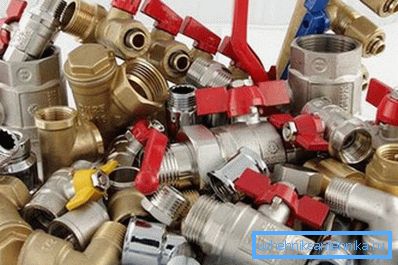

När det gäller valet av en kulventil är det nödvändigt att ta hänsyn till dess dimensioner och typen av metall från vilken den tillverkas (det är nödvändigt att det tillsammans med metallet i radiatorn inte bildar ett galvaniskt par).

Också uppmärksamhet bör ägnas åt hålets storlek i låsdelen:

• full borrning - i dem motsvarar hålets diameter exakt mot rörets inre diameter. På grund av detta minskar inte mängden vatten som kommer in i batteriet efter installation i öppet tillstånd.

• standard - i dem är hålets diameter ungefär 20% mindre än rörets inre diameter. Vid användning av denna modell erhåller vi en minskning av värmeöverföringen från radiatorn med 10-15%;
• inte fullborrning - På grund av det lilla hålet i bollen minskar vätskans flödeshastighet ungefär hälften.

Var uppmärksam! Med detta bör endast installationen framför batteriet användas med fullpassage låsanordningar.

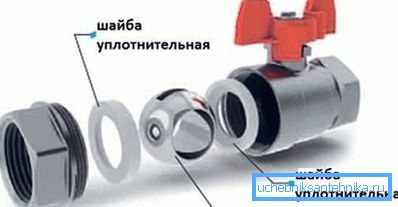

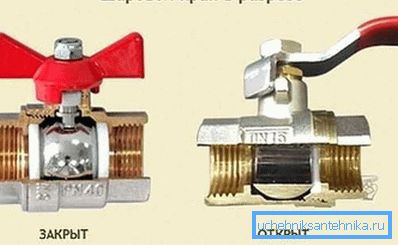

När det gäller hur utrustningsventilen för radiatorn ser ut, kommer en metallkula och en packning att ses i sektionen, vilket säkerställer täthet i stängt läge. Relativt nyligen uppträdde polymerens avstängningsventiler på marknaden, de är lämpliga för installation på radiatorer oavsett vilket material det är tillverkat av.

Var uppmärksam! Modeller med plasthölje för styrka är ganska underlägsna metall. Men tjockleken på den mer, måste den beaktas vid valet.

Mer traditionella kan betraktas som metallkranar. Vanligtvis används antingen mässing eller dess legeringar, så det borde inte vara några problem med kombinationen av metaller.

Han har bara 2 arbetsplatser, varför han tillhör "stoppventiler" -klassen. Till salu kan du hitta och 3-vägsventiler, de kan också användas vid anslutning av radiatorer. Hela skillnaden ligger i det faktum att arbetspositionen 3 och vattennets flöde kan styras i en av två riktningar.

Priset på sådana anordningar är lågt, och med tanke på flexibiliteten hos värmesystemet är de extra kostnaderna berättigade.

Avstängningsventil

En liknande kategori av apparater kan användas för att ansluta radiatorer (i ett 2-rörs värmesystem). På grund av sin konstruktion tillåter ventilerna, som kulventiler, att du snabbt blockerar vattenflödet i batteriet, och du behöver inte avbryta driften av värmesystemet. De kan också användas för att enkelt tömma vatten från en värmare eller fylla den med vätska.

Var uppmärksam! Radiatorens raka avstängningsventil i grundkonfigurationen ger inte möjlighet att installera en avloppsventil. Men ett användbart tillskott kan alltid köpas separat.

När det gäller inköpets lämplighet är det ingen teknisk skillnad att sätta en kulventil på returledningen eller välja en avstängningsventil. Om det finns minst en enkel termostat på tillförselröret, fungerar båda alternativen på samma sätt.

Men skillnaderna i utformningen av kulventilen och avstängningsventilen finns fortfarande kvar. Den första kan endast vara i öppet / stängt läge, men sexventilen kan reglera flödet av kylvätska.

Betydande skillnader är i utseende. Kulventiler tillverkas med en klart synlig röd "fjäril", men kylventilens avstängningsventil ser mycket bättre ut.

Det har ingen ventil för att vrida, så att den inte kommer att sticka ut starkt från rören och själva batteriet. Dess kostnad är högre än den för en kulventil, men med tanke på att värmesystemet inte är tillverkat i 1 år, kan du spendera det.

Avloppsventilen, som används för att dränera vatten från radiatorn, är installerad på avstängningsventilen. När du vrider det med ett specialhandtag, är vattentillförseln till radiatorn blockerad.

Montering av stoppkroken

Hela processen tar bara några minuter, du kan göra allt arbete själv, utan hjälp av specialister. Det är bara nödvändigt att inte hysa till exempel en liten bias när man installerar en ventil på röret kan leda till en allvarlig läckage under uppvärmningssäsongen.

Tillverkare producerar ventiler med flera typer av anslutningar. I försäljningen är det möjligt att hitta kranar för svetsad fog, fläns, muftovy. Den icke avtagbara typen av fog kan inte rekommenderas på grund av svårigheter med framtida reparationer, flänktypen av fog används endast hos industriföretag, och i vardagen föredras avtagbara anslutningar.

De mest använda kranarna med en mössa eller en amerikansk täthet säkerställs högt och arbetsintensiteten är minimal.

I detta fall behövs mer uppmärksamhet vid förberedande skede:

• måste bestämma vilken typ av tråd som helst. Kranar kan vara båda kopplingar, och med yttre tråd eller kombinerade, måste du välja baserat på typen av rörgänga;

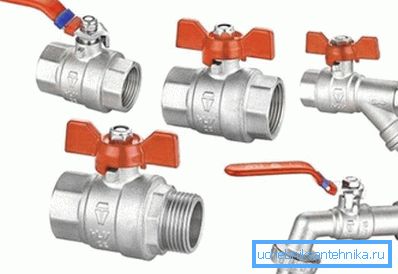

• pennan typ spelar också en roll. Om röret går nära väggen behöver du bara välja versionen med en fjäril, det långa handtaget vilar helt enkelt mot väggen.

Installationsanvisningarna består av flera åtgärder:

• väljer kranens installationsplats
• kontrollera handtagets framsteg;

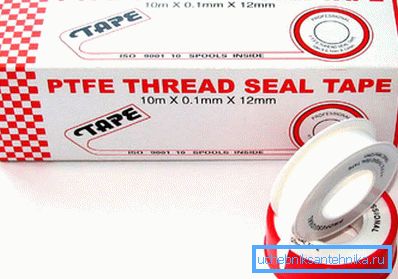

• Nästa är den gängade anslutningen. Det är obligatoriskt att använda en upptagning för ytterligare täthet i leden.

Var uppmärksam! Det är tillåtet på det horisontella röret att böja handtaget från vertikalt med 45 °. Så kan inte foget skruvas i slutet, men lite för att vrida kranen till sidan så att det är bekvämare att använda den.

• Det sista steget är att kontrollera fogen för läckage.

Sammanfattningsvis

Trots att värmningsradiatorn i princip är ett självförsörjande föremål, är det inte önskvärt att glömma ventiler och rördelar. Användningen av enkla kulventiler och ventiler gör arbetet i värmesystemet mer flexibelt och ger komfort i huset under hela uppvärmningssäsongen.

Videon i den här artikeln visar installationsprocessen för kulventilen.
