Pumpar för vattenförsörjning från en brunn: låt oss ordna

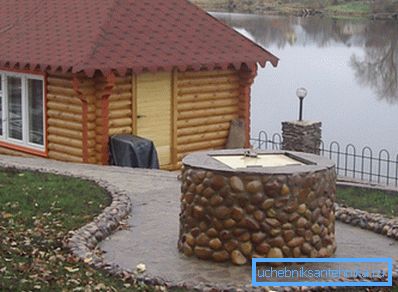

Hur man organiserar en permanent vattenförsörjning av ett hus med en brunn som vattenkälla? Vilka delar ska inkludera VVS? Vad är tecknen för att välja en nedsänkbar pump? Låt oss försöka svara på dessa frågor.

schema

element

Låt oss börja med en lista över grundläggande delar som ska innehålla det enklaste systemet för vattenförsörjning från en brunn med en nedsänkbar pump.

• Pump faktiskt, lyftande vatten från botten av brunnen och ge alltför högt tryck i vattenförsörjningssystemet.

För att klargöra: ytpumpar kan i princip också användas för att organisera förortens vattenförsörjning; Dock kan djupet där de kan lyfta vattnet i bästa fall vara begränsat till 7-8 meter. Anledningen ligger i fysikens grundläggande lagar. Det absoluta vakuumet i röret kan höja vattnets kolonn med 10 meter vid atmosfärstryck. en riktig pump skapar ett mycket lägre vakuum.

• Kontrollera ventilen vid pumpens utlopp. Det kommer inte att tillåta att vattnet som fyllt röret flödar tillbaka i brunnen.
• Hydroaccumulator - tank med elastiskt gummimembran som skiljer vattnet och luftfacken. Denna enhet kan ackumulera en viss mängd vatten samtidigt som det skapar ett övertryck i kretsen. Ju större volymen av ackumulatorn är desto mindre kommer pumpen att tändas under daglig användning av vattenförsörjningssystemet.
• Tryckgivare och relästyrande pumpkraft.

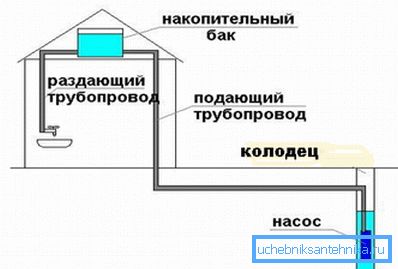

Istället för en hydroaccumulator och tryckgivare kan du använda en lagertank med en vattennivå sensor upptagen till huset i huset eller till en naturlig höjd.

Kapaciteten gör att du kan lagra mer vatten; Denna lösning är dock inte utan brister.

1. Typisk för ett lanthus är träbalkloft inte konstruerat för en belastning på flera hundra kilo som skapats av tanken.
2. Huvudet i kretsen begränsas av tankens höjd över vattentanken (vanligen 2,5 - 5 meter). Detta är bara tillräckligt för att se till att blandare med luftare och toalettcisterner fungerar. Inloppsventilerna för tvättmaskiner, tryckgivare av momentana vattenvärmare och vissa andra anordningar kan fungera vid ett övertryck av minst 0,3-0,6 kgf / cm2.
3. En stor vattenförsörjning vid en liten vattendragning innebär att vattnet börjar stagnera. I brunnen uppdateras den kontinuerligt på grund av grundvattnets migrering. i samma tank kan väl börja blomstra.

rör

Den optimala lösningen för att lägga vattenförsörjningssystemet från brunnen till huset är ett polyetenrör vid kompressionsbeslag. Argument?

Vänligen.

• Polyeten är inte rädd för förskjutning och rörelse av jorden: den är elastisk.
• Elasticiteten bibehålls vid negativa temperaturer. Om vatten fryser i röret, kommer ispluggen inte att bryta det, men bara expandera det lite. Efter upptining kommer VVS att återgå till sin ursprungliga storlek.
• Montering kräver inga andra verktyg än en miterkniv. Alla tillbehör monteras för hand.

Installationsregler

Det finns inte så många regler att följa när du bygger ett autonomt vattenförsörjningssystem med egna händer.

• Båda röret mellan huset och brunnen och ingången i brunnen måste ligga under markens frysning.

Tips: Varför det här inte är möjligt, är rörledningen förpackad i ett värmeisolerande skal med en självreglerande värmekabel in i den.

• Vid ledningens nedre punkt är det önskvärt att tillhandahålla en avloppsventil för fullständig dränering. Instruktionen är först och främst relevant för de hus som inte är uppvärmda runt vintern.
• Brunnen är stängd från skräp och isolerad för att undvika frysning.

Trycksensorn kalibreras så att pumpen startar med ett tryck på H / 10 + 1 kgf / cm2. Höjden på vattenförsörjningssystemets övre punkt relativt sensorn i meter tas för H. Pumpavstängningstrycket är 1,5-2 kgf / cm2 mer.

Pumpen hängs på ett avstånd av ungefär en meter från brunnens botten. I det här fallet kommer det inte att suga silt och sand.

I botten av brunnsbottenfiltret är arrangerade från flera lager sand och murbruk. Den leriga botten är dessutom täckt med en sköldskiva. För dess konstruktion är det bättre att använda ruttande lark.

Pumpval

Vad borde vara nedsänkbar pump i brunnen för vattenförsörjning?

Till att börja med formulerar vi de uppgifter som står inför pumpen.

1. Det bör kräva minimalt underhåll och ha maximal översynstid.
2. Han kommer att transportera rent vatten med en minimal mängd suspenderad materia.

Vi vänder nu till pumparna. Det finns bara tre av dem inom marknadsbranschen som intresserar oss.

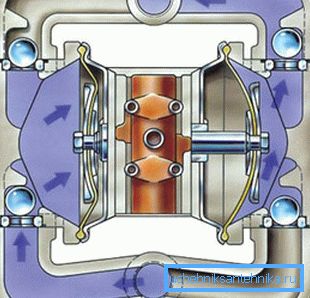

Membran (vibration)

Dess konstruktion är baserad på en arbetskammare med ett par backventiler, en magnetventil med en fjäderbelastad ferromagnetisk kärna och en eller två elastiska membran.

Hur fungerar det här systemet?

1. Magnetventilen är driven.
2. Induktorn alstrar ett elektromagnetiskt fält, som driver kärnan tillsammans med ett membran fäst vid det. Membranet skapar alltför stort tryck i arbetskammaren; överskott av vatten tvingas in i utloppet genom en öppen backventil. Den andra ventilen - stängd - blockerar förskjutningen av vatten i inloppsröret.
3. Efter att kraften har tagits bort från solenoiden returnerar fjädern den till sin ursprungliga position. I detta fall vänds backventilernas läge så att vatten inte dras från utloppet men från inloppsröret.
4. Cykeln upprepas.

Vibrationspumpens största fördel är det låga priset med måttlig prestanda och bra huvud. Vi presenterar egenskaperna hos ett membranflöde som är ganska utbrett i post-sovjetiska rymden.

Den dåliga nyheten är att för oss är denna enhet, som alla membranpumpar, absolut inte lämplig.

• Uppföljningslivet är begränsat till en till två år. Elastiska membran deformeras mekaniskt i varje arbetscykel; med en vibrationsfrekvens på ca 100 hertz är det inte förvånande att efter en tid behöver de ersättas.
• Vibration leder till accelererad siltning av brunnen.
• Slutligen kan en kapacitet på 400 liter per timme endast räcka med minimal dränering och en mycket rymlig hydroaccumulator.

vortex

Vortexpumpens grund är en centrifugalhjul med en minsta klyftan mellan den och cochlea (pumphuset). När pumphjulet roterar vid dess periferi skapas ett signifikant övertryck; längs axeln, uppträder en sällsynthet. Det räcker att ansluta inlopps- och utloppsmunstyckena på motsvarande punkter i huset för att ordna en stabil och snabb pumpning av vatten.

Virvelprogram:

1. Ger hög prestanda vid höga värden på tryck och måttliga pumpdimensioner.

Viktigt: Vid en brunn är dimensioner - höjd och diameter för en potentiell köpare inte avgörande.

1. Gör enheten extremt känslig för föroreningarnas storlek och storlek. Normen för en virvelpump är inte mer än 30 gram suspensioner per kubikmeter vatten. Överstiger detta belopp leder till accelererat slitage på mekaniken med en samtidig minskning av huvud och prestanda.

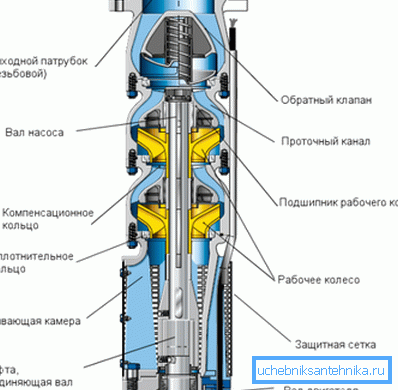

Multisteg centrifugal

Inledningsvis utvecklades det centrifugala flerstegspumpschemat för brunnar: det är problematiskt att få en stor huvudutgång på grund av den begränsade diametern. Det blir dock den bästa lösningen för brunnen.

Grundtanken är att på en axel roterad av en enda elektrisk motor finns flera impellrar. Mellan dem och kroppen förblir ett ganska stort gap, vilket gör enheten okänslig för ett stort antal suspensioner.

Det medföljande problemet - det oundvikliga tryckfallet - löses enkelt och elegant: kamrarna (diffusorerna) på alla impellrar är anslutna i serie med rörelserna i huset. Som ett resultat summeras huvudet som genereras av alla impellrar minus de små förlusterna på själva pumpens hydrauliska motstånd.

Huvud och prestanda

Pumphuvudet ska vara 30 meter större än höjdskillnaden mellan det och toppunktet för vattenförsörjningssystemet. Så om pumpen är nedsänkt på 12 meter och toppen av vattenkranarna i huset ligger 4 meter över marknivå, bör du köpa en enhet med ett nominellt tryck på 12 + 4 + 30 = 46 m.

Prestanda i liter per minut beräknas ungefär 5 liter per person. Så, för en familj på tre, blir det 3 * 5 = 15 l / min eller 0,9 m3 / timme.

Påminnelse: Med en ökning av hydroackumulatorns kapacitet kan kraven på pumpens prestanda minskas betydligt.

slutsats

Vi hoppas att våra rekommendationer kommer att kunna hjälpa läsaren att utforma och bygga ett eget autonomt vattenförsörjningssystem. Videon i den här artikeln innehåller, som alltid, ytterligare material. Lycka till!
