Plastavloppsbrunnar: design och installationsfunktioner

Betong- och plastbrunnar för avloppsvatten används för att ge tillgång till rörledningarna för att kontrollera, förebygga och reparera dem. Valet av ett eller annat alternativ vid utformning av avloppssystem bestäms av funktionerna i driften, ekonomiska möjligheter och ett antal andra faktorer.

Nedan betraktar vi i detalj exakt plastprodukterna, och uppmärksammar också funktionerna i deras installation.

Syfte med brunnar

Som vi nämnde ovan är huvudfunktionen hos varje avloppsbrunn att ge tillgång till rörledningen utan utgrävning.

På samma gång, beroende på platsen för denna del, utmärks följande grupper:

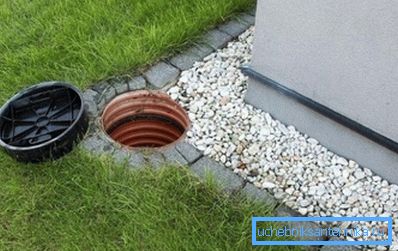

• Inspektioner, de är samma revision. De installeras på plana delar av rörledningen vid ett visst intervall. Huvudfunktionen hos brunnarna är att möjliggöra övervakning av rörets tillstånd och, om nödvändigt, bestämma blockeringsplatsen. Steget för montering av inspektionspunkter för motorvägar med en diameter på upp till 110 mm är 20 meter och upp till 150 mm - 35-40 meter.
• Rotary. Som namnet antyder är de monterade i områden där avloppet vänder. Det är omöjligt att undvika dem, eftersom det ligger på böjarna som flödeshastigheten minskar och risken för trafikstockningar ökar.
• Nodal. Ge korsningen mellan flera vägar. Oftast används i industrin, eftersom i privata konstruktioner är sådana situationer sällsynta.
• Perepadnaya. Används för att utforma anslutningen av två rör, som placeras i olika höjder.

Var uppmärksam! För att spara, måste du utrusta multifunktionella system, bland annat kombinera en vändpunkt med en plats för revision. I det här fallet kommer den totala kostnaden för systemet att vara något lägre.

Enligt regleringsdokument måste sådana strukturer installeras:

• På sektionerna av svängen.
• Vid anslutning av flera rör eller i stället för att ansluta röret med huvudet.
• I stället för att ändra rörets diameter eller lutning.

Som du kan se är tillämpningsområdet för dessa delar ganska omfattande. Nedan försöker vi förstå alla nyanser av deras design.

Plastprodukter

material

Som vi nämnde ovan kan brunnar för avloppsnät tillverkas av både armerad betong och plast. Samtidigt har polymerprodukter nyligen varit mest populära.

Sådana konstruktioner gick in på den moderna marknaden för ungefär 20 år sedan. Hittills har de ersatt betong i cirka 40% av de europeiska avloppsnätverk. Vi har den här siffran betydligt lägre (förhoppningsvis för nu), men gradvis ökar delen av plastinspektionsaxlarna.

Följande syntetmaterial kan användas för att tillverka dessa delar:

• Polyvinylklorid. Skillnader i hög hållbarhet, men vid stark temperaturminskning blir skört.
• polyeten. Den är elastisk men överför långa statiska belastningar, vilket förlorar hållbarheten på böjningar.
• polypropen. Har höga operativa strukturer, men det höga priset fungerar som den begränsande faktorn vid distributionen av dessa produkter.

Relativt nyligen har system som är baserade på kombinerade material och anordningar, där rör med stor diameter är stödelementen, blivit populära. Ett exempel är avloppsplastbrunnar från KORSIS-rör, vars korrugerade skal ger utmärkt bärkraft.

Designfunktioner

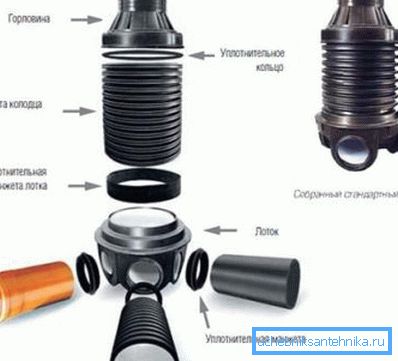

En typisk brunn består av endast några få delar:

• Nacken, som är monterad i sköljning med jordens yta. Vanligtvis levereras nacken med fästdon för montering av luckan. (Se även artikeln Funktioner plasthål för brunnen.)
• Gruva, förbinder nacken med botten, arbetsdelen.
• Bricka i vilken anslutningen är utförd rör.

När det gäller designplanerna finns det också några av dem.

De vanligaste strukturella elementen är följande:

• Teleskopröret rör sig fritt i förhållande till gruvan. Med hjälp av ett teleskop med en sadel för montering av luckan kan du montera brunnen till önskat djup, vilket underlättar placeringen av delar.
• Den koniska delen förbinder facket med axeln eller nacken. Användningen av koniska adaptrar gör att du kan montera stora brickor i standardluckor.
• Brunnens kropp kan vara antingen fast (då används ett rör för tillverkning) eller monteras. Prefabricerade strukturer är gjorda av ringar som är hermetiskt anslutna till varandra under installationsfasen.
• Den nedre delen av brickan kombineras ofta med en kinet - en speciell splitter för flera rör. Kinetta måste väljas beroende på konfigurationen av avloppsnätet, så att vi inte har några gratisanslutningar.

Produktfördelar

De ovan beskrivna mönstren har ett antal fördelar som tillåter dem att gradvis avverka konkreta produkter med liknande syfte från marknaden.

• Fallet har en hög mekanisk hållfasthet.
• Väggarna i rör och brickor är resistenta mot kemiskt aktiva substanser.
• Utformningen av nacke, axlar och kineta gör det möjligt att realisera praktiskt taget snäva förbindelser med minimala arbetskostnader.
• Användningen av plast som huvudmaterial, liksom användningen av korrugerade rör för tillverkning av bärande element, möjliggör konstruktion av strukturer av olika former och storlekar.

• Den relativt små massan av produkter underlättar installationen.

Installationsteknik

Om du valde plast och köpte en brunn, vars mått motsvarar dina uppgifter, kan du själv installera det.

Åtgärdens algoritm i detta fall är följande:

• Till att börja med gräver vi en grop, vars djup är 30 cm högre än brunnens höjd.

Tips! Det är nödvändigt att välja djupet så att de lagrade rörledningarna kommer in i kinet utan höjdskillnad. Det är bättre att göra detta på scenen när det gäller att designa hela systemet.

• Botten av gropen är noggrant inriktad. Häll ett lager sand blandat med grus på den planerade ytan. Skikttjocklek efter täppning ska vara upp till 20 cm.
• Häll en betongplatta över sandkudden. Tjockleken på skiktet är från 50 till 100 mm.

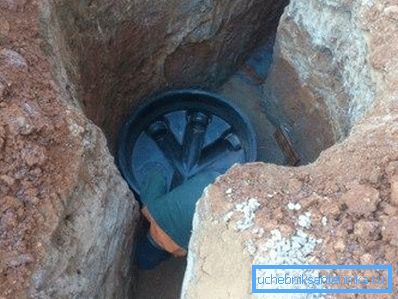

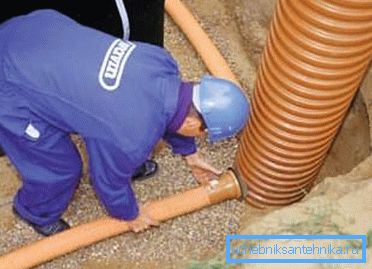

• När betongen har torkat installerar vi botten av brunnen eller en bricka med en kinet. Vi fäster rören mot trycket, vilket säkerställer täthet i alla fogar med gummikopplingar.

• Vid behov, utför en trimning av nacken till önskad nivå. Materialet är som regel välskuren med en konventionell såg.

Tips! Skärning bör utföras i mitten av den utskjutande ribben av korrugerad tub.

• Vi förbinder botten med en vertikal del (teleskoprör eller korrugerad nack), förseglar fogen med silikon. Ovanifrån etablerar vi en fälg och ett lock av luckan. (Se även artikeln Plastbrunnskyddet: hur man installerar.)

Nästa måste vi fylla gapet mellan gropens väggar och brunnen själv. Instruktionen rekommenderar att man fyller fyllnadsskiktet med skikt, sand och grus med tillsats av lera.

slutsats

Avloppsbrunnar i plast är en komplett ersättning för traditionella betongkonstruktioner. Dessutom, i ett antal parametrar (hållbarhet, enkel installation, etc.) överträffar de allvarligt system av armerade betongringar. Du kan studera dessa produkter i detalj genom att titta på videon i den här artikeln.
