Passageventil - flödesmastern

Varje minut och varje dag, stora volymer av olika ämnen - vatten och oljeprodukter, oljor och gaser - rör sig längs rörledningar. Ett av de delar av ventiler som är ansvariga för rörelsen av trafikflöden är en kulventil.

Dess funktioner inkluderar stopp och start, kontroll och på grund av utformningen av vissa arter och blandning av transporterade medier.

Det viktigaste med kranen

Reglerventilen genom passage är avsedd för förstoppning och uppstart av mediet och reglering av flödeshastigheten. Kulventilen skiljer sig från en serie passager med minimala hydrauliska förluster som uppnås tack vare kulventilen. Det är denna form av låsanordning som används i gasledningar.

Det finns ett antal fördelar som är:

• i den enkla strukturen hos förstärkningsaggregatet;
• hög grad av täthet;
• motstånd mot aggressiva medier
• enkel hantering;
• kompakthet;
• klart begränsad vridradius av handtaget;
• multi-stream blandningsmöjligheter;
• universell genomströmning - från vätska till viskösa media, liksom medier med föroreningar (slam, massa).

För kulventiler, mässing, stål, gjutjärn, polypropen, polyeten, keramik och aluminium används huvudsakligen. Bosna är gjorda av grafit, plast, gummi och olika metaller.

Kulventil design

Kulventilen genom passagen är en förstärkning med kvartstopprotationsmekanism. Dess huvuduppgift är att helt öppna eller överlappa, men inte att reglera styrkan i trafikflödet. Vid ofullständig öppning av förstoppning i högtrycksrör kan turbulens bildas, vilket gradvis leder till förlust av täthet.

Principen för låsningsenhetens funktion är enkel - vrid handtaget moturs 90 ° innebär att ventilen är helt öppen när spaken är parallell med röret och stängd - i ett vinkelrätt läge.

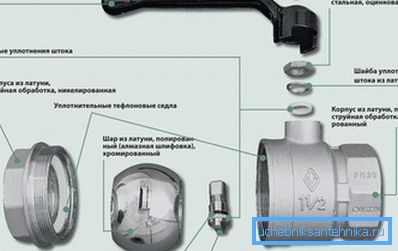

Armeringsanordningen är:

• sfäriskt lås som har ett genomgående hål;
• 2 sadlar som håller sfären;
• spindel;
• bostäder, där ovanstående element är belägna
• styrhandtag som förbinder med spindel.

Kranens kropp kan vara monolitisk eller hopfällbar. Den demonterbara konstruktionen är olämplig för underhåll och reparation, så priset är lågt. Fällningsalternativet kan repareras, vilket gör att det kan köras under mycket lång tid.

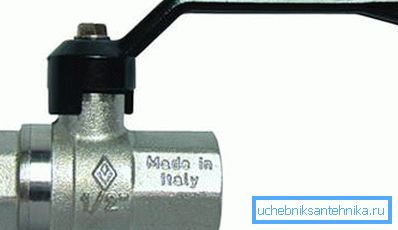

Hålets lilla diameter i bollförstoppningen kräver inte mycket ansträngning för att styra den. Stora öppningsdiametrar kan kräva användning av en längre spak eller en automatisk drivenhet.

Var uppmärksam! Ett långt handtag är inte alltid lämpligt, speciellt om kranen är installerad i trånga förhållanden. Andra rör kan störa vridningen, installation av en elektrisk enhet på en kran kan vara utvägen.

Ansökningsfält

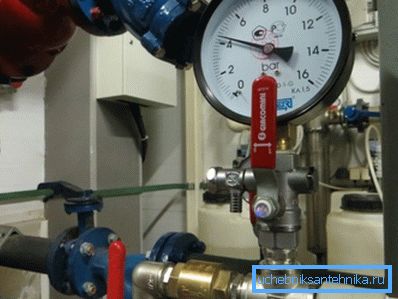

Kulventiler idag är oumbärliga inom kemi-, olje- och gasindustrin, verktyg, som ger hem med gas och värme. I lägenheter placeras sådana anordningar på tillförselledningarna till utrustningen.

Användning av knutar sker i strikt överensstämmelse med sin täthetsklass.

Beställningen av denna process regleras av GOST 24856-81, enligt vilken kranens kropp har en viss färg i enlighet med dess tillämpning:

• Vattentrafiken indikeras i blått;
• gasgul;
• petroleum och petroleumprodukter - svart.

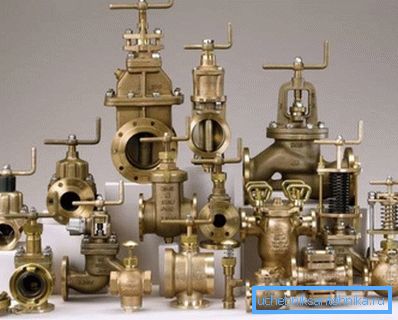

Klassificering av låsningsanordningar

Enligt metoden för anslutning till rörledningen har bollåsenheter följande typer:

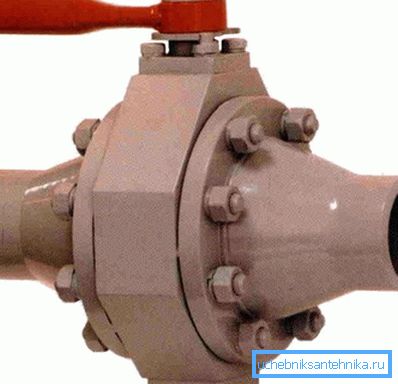

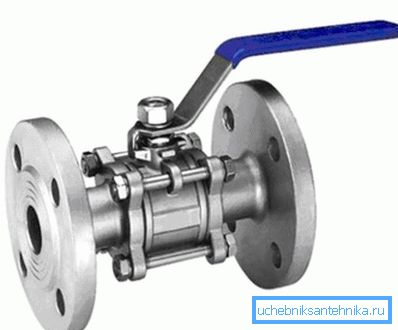

• flänsförsedd - är hopfällbara och gjutna, tåla högt tryck och är därför välkomna på motorvägar med en tvärsnittsdiameter på mer än 46 mm från gasindustrin och oljeraffinaderierna,

• koppling - Används framgångsrikt i rörledningar med ett tvärsnitt på upp till 45 mm, i kommunala värme-, gas- och vattenanläggningar.
• nippel - oftast används i livsmedels- och kemisk industri, den största fördelen är repairability och återanvändbar montering / demontering
• svetsad - är karakteristiska för användning i byggnadsfältet, installerad en gång, priset är relativt lågt;

• kombinerade - Monteringsalternativ är möjliga, kan styras, djupt i jorden tack vare ventilens utsträckta axel.

I riktning mot trafikflödet och antalet munstycken:

• Checkpoints - inlopp / utlopp är på samma axel, monterad på nivåsektioner av rör med olika diametrar;

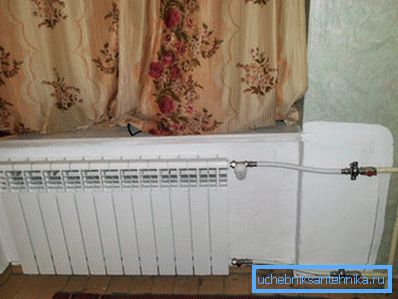

• vinkel - hålens axel är belägen vinkelrätt mot varandra, huvudsakligen belägen vid punkterna för anslutning till hushållsapparater, till exempel till batteriet;

• trevägs (mixers);
• multipass.

Beroende på bandbredd:

• full borrning - upp till 100%
• standard - upp till 50%;
• Ej fullt 70-80% flöde.

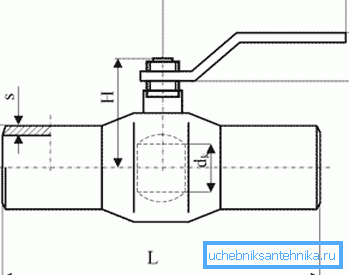

Hålets diameter i grinden på en fullborrkulventil sammanfaller med rörledningens innerdiameter, och därför minimeras det hydrauliska motståndet, liksom tryckförlusten. Sådana beslag är väl lämpade för vätskor.

Hålet i bollen i den icke-fullpassade enheten är tvärtom mindre och kan vara konisk i form (ett eller två symmetriska pass) och därför finns det ett större hydrauliskt motstånd. Den lilla diameteren "underlättar" sådana kranar, de är slitstarka, eftersom de släpper in små flöden och lasten på bollen minskar, fördelar sig fördelaktigt i pris.

Allmänna installationsregler

Du bör inte påminna om att arbetssätt och arbetskvalitet beror på kompetent installation av en förstärkningsenhet.

Allmänna installationsanvisningar omfattar:

1. Det slutliga valet av installationsplats och tillhandahållandet av fri tillgång till det för installation och reparation i framtiden.
2. Behovet av att kontrollera parametervärdena som ventilens och rörets diameter, portens kapacitet och dess kompatibilitet med arbetsförhållandena (typ av medium, högsta tryck i rörledningen och temperaturen).

1. Att veta riktningen för det transporterade flödet, vilket dessutom visas av "inlopp / utlopp" pilarna på enhetskroppen.
2. Matchande plats och typ av tråd.
3. Användning av tätningstejp i de gängade elementen, som måste lindas med en viss insats för att garantera tätning.

Var uppmärksam! För att korrekt rulla FUM-tejpen med egna händer, bör du se en öppen yttre tråd framför fastsättningspunkten. Vik tejpen iurs medurs.

1. När de är flänsade måste deras konstruktion på kranen och röret vara densamma.

Sammanfattningsvis

Ventiler som motsvarar de tekniska egenskaperna hos rörledningen och det medium som ska passera igenom, fungerar kvalitativt och under lång tid. Fördelarna med slutaren, en enkel och samtidigt idealisk form, används framgångsrikt både inom industrin och bostadsområdet.

Videon i den här artikeln visar ett av alternativen för att använda en kranventil (i det här exemplet, för att organisera droppbevattning).
