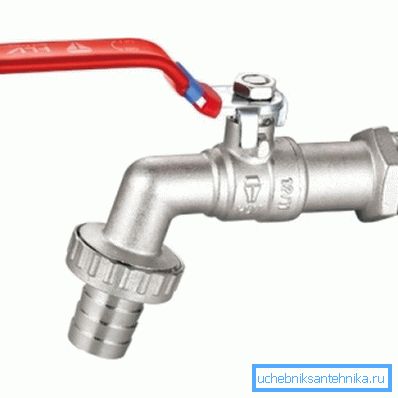

Mässing kulventil med avtagbar montering

Antalet kommunikationssystem i moderna bostadshus är mycket högt, och några kräver installation av vattenbeslag. Ett av de viktiga elementen är en kran som gör att du kan dispensera utbudet av vätska. Till skillnad från en kran, kan denna apparat endast leverera varmt eller kallt vatten.

Fördelar och nackdelar med bollmekanismen

Vattenkranar och toalettkranar, vars huvudkomponent har en sfärisk form, är i synnerhet efterfrågan. Sådan popularitet beror främst på de många fördelarna med produkter. Men tillsammans med de positiva aspekterna bör man betrakta negativa aspekter.

Förmånslista

• Den enklaste designen innebär inte att det finns komplexa delar, så produktsäkerheten är mycket hög.
• Det låga priset på denna typ av vattendräktsprodukter gör det möjligt att avsevärt öka konsumentmiljön.
• På grund av den lilla svängradiusen på spaken kan en nödlåsning göras om några sekunder.
• Vid drift av sådana kranar kan du visuellt bestämma överlappsnivån på matningskanalen.
• Tillämpningsområdet är tillräckligt stort, vilket innebär att produkten används i stor utsträckning.
• Möjligheten att installera för hand är en ytterligare fördel, eftersom det i det här fallet är möjligt att spara ekonomiska resurser.

Några nackdelar

• Med en låg kvalitet på arbetsmiljön kan produkterna misslyckas, särskilt om de inte har väntat länge.
• Långvarig exponering för rost orsakar normalt skador på huvudelementets yta, så att kranen börjar passera vatten även i stängt läge.
• Det rekommenderas inte att installera enheten i rum där det är möjligt att sänka temperaturen till minusmarkeringar.

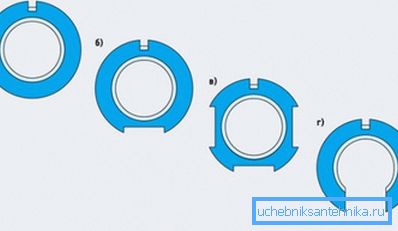

Komplettera! De presenterade produkterna har kaviteter belägna mellan kroppen och bollen, vilket leder till sedimentering av fasta partiklar i denna zon. Detta tillstånd påverkar sadelringarna negativt.

Beskrivning av verksamhetsprincipen

Varje kulmekanism har en speciell ventil i huset, där ett genomgående hål borras. Diametern motsvarar storleken på rörledningen som är ansluten. Därmed observeras ingen minskning av genomströmningen med full öppning. Det vill säga, vatten strömmar i samma takt och med samma tryck.

När öppningen av hålets axel öppnas och rörledningen sammanfaller, och efter att ha vridit 90 grader överlappar flödesområdet fullständigt. I detta fall uppstår ett hinder i form av bollens sidoväggar på vägen för vattenrörelsen. Om hävarmen roteras 45 grader, kommer flödet av fluid att utföras i ett stympat läge.

Som ett tätningsskikt för gapet mellan huset och den rörliga anordningens polerade yta används ändringar, vilka pressas mot av speciella fjädrar eller kopplingsbultar.

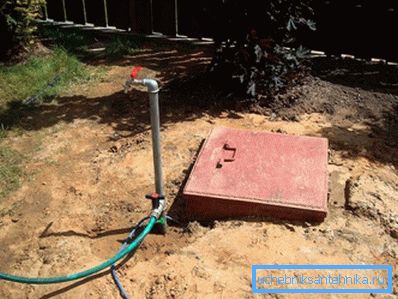

Sådana produkter i levnadsförhållanden kan installeras för tvättställ. Flödesreglering görs oftast med och använder en spak.

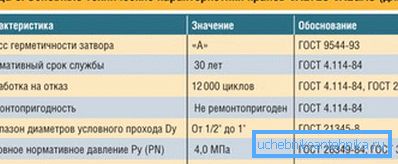

Teknisk information

För att utvärdera produkten är det nödvändigt att bli bekant med de tekniska egenskaperna hos en modell av en populär tillverkare. En sådan anordning används vanligtvis som vattenbeslag, som installeras på rörledningar av varmt och kallt vattenförsörjningsnät.

När det gäller tekniska linjer kan en kran av denna typ installeras på de element som transporterar transporter av gaser och vätskor. För att fästa slangen har en avtagbar montering. Alla produkter måste följa de punkter som anges i GOST 19681.

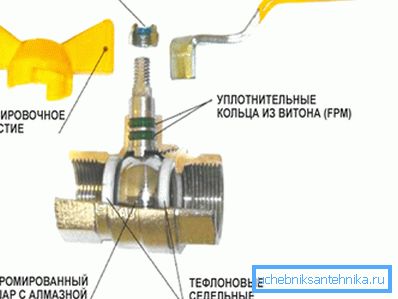

Enhetsprodukter

Detta element av vattenbeslag består vanligen av ett stort antal komponenter, även om det är en anordning som inte är väldigt komplex.

Nedan beskrivs de grundläggande komponenterna som spelar en viktig roll för produktens funktion.

• hölje rymmer inre delar, skyddar dem mot yttre påverkan. Den är tillverkad av förnicklad mässing.
• Kulventil är huvudelementet som används för att öppna och stänga av flödet. Den är gjord av kopparlegering med förkromning.
• Sadelringar Tillverkad på basis av Teflon, som dessutom innehåller kol och elastomer.
• lager Det är ett kinematiskt element som överför kraft från drivmekanismen.
• Tätningsringar tillåter dig att förbättra tätningen. Huvudmaterialet är gummi.

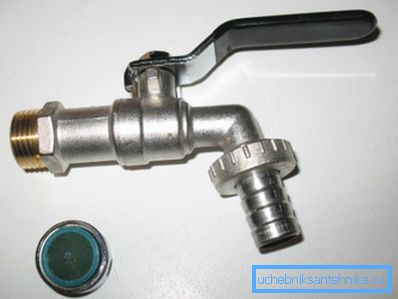

• Anodiserad stålslanganslutning - Det här är en del i form av en ärm som är nödvändig för anslutning till rörledningssystemet.
• Hattmutter hänvisar till elementen hos den gängade röranslutningen för genomförandet av den spiralformiga överföringen.
• Silumin flap handtag Med fästskruv kan du utföra grundläggande åtgärder vid överlappning av vatten.

OBS! En speciell ABS plastspridare levereras vanligtvis med den här produkten. Materialet i sig är ett hartsresistent mot mekanisk skada.

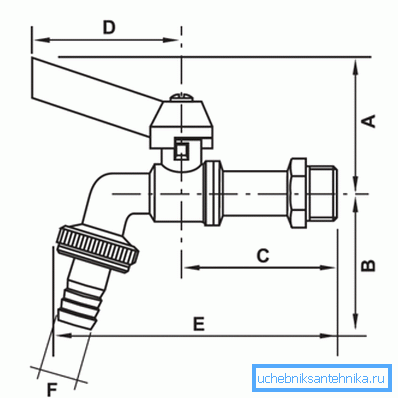

Övergripande dimensioner

För en bättre förståelse av parametrarna föreslås att man tittar på ett specialtabell, där de grundläggande uppgifterna för bultyps kopplingsmodeller ges. Trådstorleken anges vanligen med en bråkdel, men i det här fallet är slashen utelämnad.

Installationsanvisningar

• Kopplingen av produkten med rör bör utföras med användning av fluoroplastmaterial för komprimering för att förbättra täthetsytan.
• Vid montering rekommenderas det inte att använda rörnycklar av spak typ som hör till kategorin ovanför det andra numret. Effekten är tillåten direkt på munstyckets sexkant.
• Fixering av flexibla slangar till fittings ska ske med traditionella skruvklämmor. Användningen av olika typer av ledningar i detta fall är inte tillåtet.
• Genom att installera ventilen kan du inte överskrida det maximala vridmomentet. För gängade produkter? - 30 Nm, och för en gängad anslutning i steg? - 40 Nm.

Rekommendationer för användning

• Produkterna måste användas vid vissa tryck- och temperaturförhållanden. Dessa data nämns vanligtvis i beskrivningen av produktens tekniska egenskaper.
• Använd inte enheten om muttern som håller handtaget i ett försvagat tillstånd. I annat fall kan beståndet misslyckas.

Eventuella fel

Ofta finns det ett läckage i kopplingen, vilket främst beror på dålig tätning av fogen under installationsarbetet. Du kan åtgärda problemet genom att byta tätning, men det måste demonteras.

Vätskeläckage kan också förekomma under fackmuttern. I detta fall kan det antas att förseglingspackningen är skadad. Efter det att den byts ut, fungerar produkten vanligen normalt.

Om den flyter direkt från under stammen, så kan vi med hög sannolikhet tala om slitage på packboxens tätning, vilket innebär att en fullständig ersättning av kranen kommer att krävas.

Transport och förvaring

• Produkter av denna typ bör förvaras i förpackningen där de levererades till konsumentmarknaden. De viktigaste förutsättningarna för efterlevnad framgår av punkterna i GOST 15150.
• När det gäller transport av färdiga produkter ska den utföras i strikt överensstämmelse med samma tekniska dokumentation som i föregående stycke.

Som en slutsats

Ovan presenterades anvisningarna för bekantskap med det faktum att sådana kranar för analys av vätskor från vattenförsörjningssystem och andra kommunikationsnät. Vid försäljning av vanligtvis angivna symboler. Exempel: KV 15 DN15. Detta innebär att en viss typ av vattenkran erbjuds med en nominell diameter på 15 mm. Andra detaljer återspeglas i videon i den här artikeln.
