Månghålhål: funktioner hos enheten och huvudtyperna

Smutsarnas luckor, även om de inte är komplexa och dyra, fortfarande utför en ganska viktig funktion. De stänger brunnets lumen, förhindrar penetrering av utfällning och skräp in i interiören, och skyddar samtidigt människor och husdjur från att falla i gropen.

Naturligtvis är det nödvändigt att välja luckor beroende på vilken uppgift de ska utföra och vad laddar du planerar att avslöja. Och eftersom modern industri producerar dessa delar i ett omfattande sortiment, kommer den här artikeln att hjälpa till att förstå alla överflöd av tillgängliga alternativ.

Syfte och mångfald

Inspektion Well Design

För den mest effektiva driften av vattenförsörjning, avloppsvatten och andra kommunikationssystem är tillgång till underjordiska rör och ledningar nödvändig. Och för att säkerställa denna tillgång längs remsan, sätts de så kallade inspektionsbrunnarna - vertikala axlar - ner, där du kan bedöma tillståndet, justera eller reparera kommunikationen.

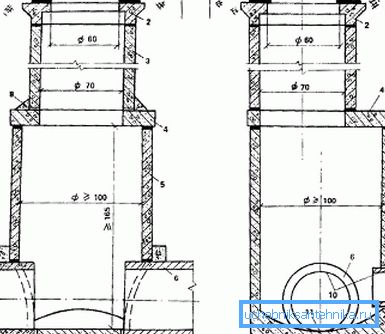

En typisk brunn består av följande element:

• Arbetsrum. Beläget i nedre delen ingår rör och kablar, samt en kamera där en person kan vara när man arbetar. Ett fullfjädrat arbetsrum är utrustat endast med visning av brunnar på större motorvägar, medan de på små nätverk (till exempel grunda avloppssystem i ett privat hus) för att spara pengar försöker de utan dem.
• En axel är en vertikal kanal som förbinder kommunikation eller ett arbetsrum till en yta. Med ett stort djup (från 2 m och mer) kan det kompletteras med en stationär stege.

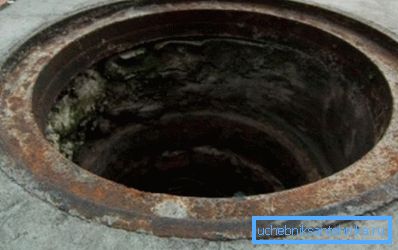

• Manhål - ger tillgång till insidan av brunnen. I de flesta fall består det av två delar: en stationär hals, fast monterad i axelns övre del och ett avtagbart lock.
• I vissa brunnar har nacken en mer komplex struktur och är utrustad med två omslag - skyddande och avstängning. Låsanordningen har en relativt liten massa, men den har en hög mekanisk hållfasthet och är utrustad med ett komplext lås. Ofta installeras stållåsskydd på brunnarna i kabelnät för att förhindra stöld av icke-järnmetaller. (Se även artikeln Skydd för brunnen: hur man installerar.)

Manhålskrav

Tillförlitligheten i hela systemet beror på utformningen av brunnsöverdraget.

I regel kännetecknas detta element av:

• Hög mekanisk hållfasthet för att motstå intensiva fotgängare och trafikbelastningar. För att undvika skador är dessa delar gjutjärn, polymerer, armerad betong etc.
• Betydande massa, vilket nästan eliminerar spontan öppning.

Var uppmärksam! Modeller med låg vikt är nödvändigtvis utrustade med komplexa svänglås.

• Smidig texturerad yta som säkerställer vidhäftningen av sulorna av skor och däck med luckans lock. Smidiga luckor är nästan aldrig färdiga, med undantag för modeller som är konstruerade för spolmontering under ett lager av beläggning.
• Hög grad av täthet för att skydda brunnets innehåll från fukt. Vissa lock gör speciella öppningar för öppning, men detta är endast tillåtet vid utrustningen av vattenförsörjning och avloppssystem.
• Lockets form är vanligtvis jämn eller konvex. Användningen av konkava delar är irrationell, eftersom det i detta fall blir luckan en ackumulering av regnvatten och på vintern - snö och is.

Låsningsmekanismens egenskaper

I de flesta fall är låsanslutningen av locket med nacken inte svårt. Dess huvuduppgift är att förhindra spontan öppning under tryck av en fot eller ett hjul samt att fästa locket i nacken och förhindra att den rör sig.

Sådana föreningar är som regel av två typer:

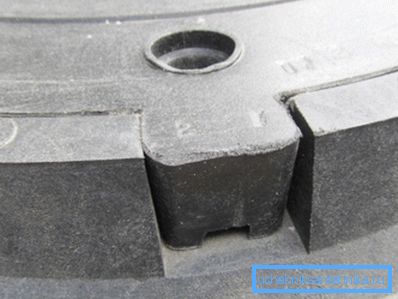

• Gjutjärn och polymer-sanddelar är gjorda med sidoutskjutningar, vilka, när de läggs, passar in i motsvarande spår i nacken.
• Plastprodukter kan ha en gängad anslutning och dessutom utrustad med vikhandtag.

Var uppmärksam! Detaljer om armerad betong har ofta formen av en starkt stympad kon och funktion enligt korkprincipen, utan några fixeringsmedel.

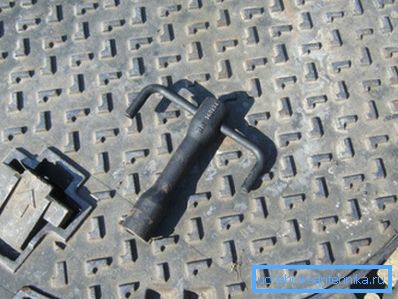

Luckor som installeras på brunnar med telefonkablar eller elektriska kablar kan dock också vara utrustade med en låsmekanism:

• Oftast finns det flaggstängslås där stålutskjutningar bildar ett ingrepp mellan nacken och locket.
• Mindre vanligt gängad anslutning med en bult som har en hemlighet.
• Den mest tillförlitliga är dock expansionsmekanismen, som låser locket i nacken när man låser.

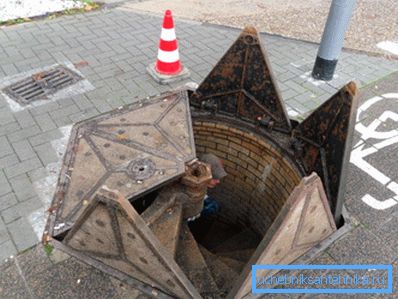

Andra mönster kan också användas utomlands, och du kan se några av dem i bilder i vår artikel.

Klassificering av luckor

För att alla ska kunna välja en lucka i enlighet med behoven hos en viss situation, har flera alternativ utvecklats för att klassificera dessa delar. Den mest populära är klassificeringen av lastklassen.

Enligt detta dokument delas luckorna in i:

• Lättvikt (full storlek och liten storlek) - kan användas i gågator, grönområden och privata hushåll.
• Mediumer - används i parkeringsplatser och trottoarer.

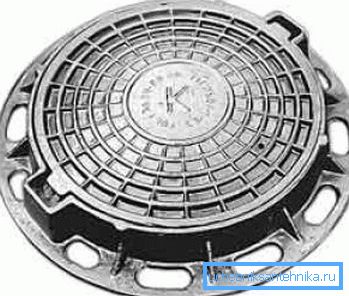

• Tung - installerad på körbanorna med medelstor och hög trafikintensitet.
• Tung trunk - används på motorvägar med hög trafik.
• Super tungmonterad i lager, flygfält, hamnar, etc.

Dessutom är managhålen uppdelade i flera kategorier, beroende på tillverkningsmaterial. Det är denna klassificering som vi kommer att ägna följande avsnitt i artikeln.

Gjutjärnskonstruktion

Specifikation enligt GOST

Den vanligaste idag är gjutjärnskonstruktioner. GOST för gjutjärnshål för manhål föreskriver att följande krav uppfylls:

• Konstruktioner som överensstämmer med denna standard ska vara lämpliga för en av fyra storlekar: lätt, tung, tung bagage och reparation. Massan av produkter måste matcha sin typ.
• Varje lock måste vara märkt för sitt avsedda ändamål. Huvudmärkningssymbolerna är: B - Vattenförsörjningssystem, K - avloppsnät, D - brandvattensystem, D - system för regnvattenflöde.

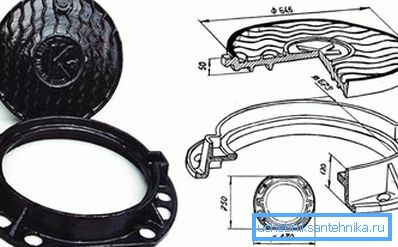

• Omslagsytan ska vara gjord av ribbade. Ribbenna kan vara antingen vågiga eller tangentiella i form (se ritningarna och diagrammen för artikeln).

• Nackarna är gjutna av gjutjärn av märket СЧ15 och över. För tillverkning av omslag används råmaterial som inte är lägre än SCh45.

Var uppmärksam! Om konstruktionen ger utrustning för en gummitätning, så kan hårdheten enligt GOST 3634 - 99 inte vara mindre än 40 enheter.

Fördelar och nackdelar

Fördelarna med gjutjärnsläckor är uppenbara:

• Materialet kan tåla laster upp till 75-80 ton.

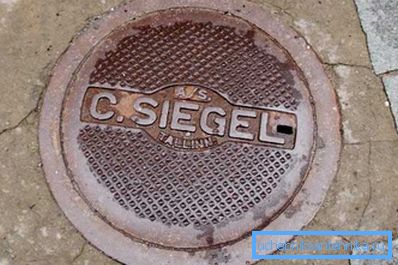

• Vid överensstämmelse med produktionstekniken garanteras en produkts hållbarhet.
• Temperaturdeformationer av massiva metalldelar är minimala.

Nackdelar är också närvarande:

• Högt pris
• Betydande vikt och som ett resultat - svårigheter att flytta omslaget.
• Möjligheten att böja i kontakt med metallen.
• Och viktigast av allt, dessa luckor stjäl systematiskt och passerar in i smältverket.

Polymer-sandprodukter

produktion

Som ett alternativ till gjutjärnkonstruktioner idag föreslås att man använder luckor av polymer-sandmaterial.

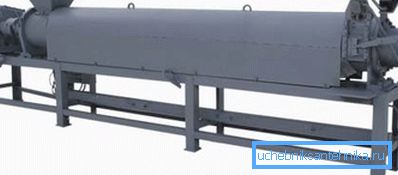

Dessa produkter tillverkas enligt följande schema:

• Polymerråvaror med hög hållfasthet upphettas till temperaturer över 300⁰ Med, uppnå maximal omsättning.
• I den smälta polymeren blygas försiktigt kvartsand, liksom färgnings- och stabiliserande tillsatser.
• Beroende på vilket pigment som används kan produkten vara grön, röd, orange - generellt kan den göras både osynlig mot bakgrunden av beläggningen och kontrasteras för att locka uppmärksamhet.
• Den erhållna blandningen omröres till en homogen massa.
• Metallförstärkning läggs i speciella former. Tjockleken på armeringsstängerna bestämmer i stor utsträckning produktens hållfasthet.

Var uppmärksam! Närvaron av förstärkning underlättar sökningen efter luckor dolda under snö och is. Att hitta ett brunn på den isiga vägen är nog att använda den enklaste metaldetektorn.

• Polymer-sandblandningen hälles i den förstärkta formen, varefter delen sänds till pressningssektionen med ytterligare torkning.
• Den färdiga produkten avlägsnas och utsätts för avslutning av bearbetningen - utjämning av kanterna, avlägsnande av burr etc.

Beroende på polymerens tjocklek och armeringsstångens diameter är polymer-sandluckorna uppdelade i flera kategorier:

• Lättvikt - väger högst 45 kg, kan klara av högst 3 ton. Det optimala valet för de flesta personliga tomter och privat innehav.

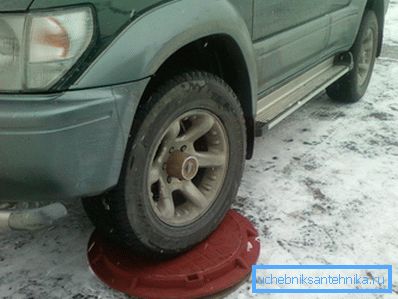

• Medium - har nästan samma massa, men tack vare användningen av tjockare förstärkning kan tåliga laster upp till 6 ton. Kan hålla sig in på vägar med liten trafik.
• Tung - väger mer än en halv centner, "håll" upp till 15 ton. De är nästan en fulländad ersättning för gjutjärn på vägarna.

Fördelar och nackdelar

Denna typ av produkt har flera fördelar:

• Lagerkapacitet är ganska tillräcklig för användning i de flesta situationer.
• På grund av att de relativt små massorna av luckorna är lätta att montera med egna händer.
• Sofistikerad design gör det lättare att öppna och stänga luckan.
• I motsats till metallprodukter sticker inte locket och nacken till varandra även vid svår frost.

Var uppmärksam! Övervakning av det dimensionerande gallret vid pressningssteget möjliggör maximal täthet av mangan.

• Materialet (polymer-sandkomposit med tillsatser) är inte mottagligt för råtta och korrosion och deformeras inte ens med en kraftig temperaturförändring.
• Lukten är ganska frostbeständig, eftersom blandningen inte förlorar styrka vid lägre temperaturer.
• Kostnaden för produkter är också lägre än gjutjärnets. Detta förklaras av den tekniska processens enkelhet: produktionen behöver inte en ugn som kan smälta metall.

Det viktigaste pluset är emellertid bristen på intresse för inkräktare. Att stjäla sådana produkter är meningslöst, eftersom de innehåller minsta mängd metall. Ja, och det är mycket svårt att extrahera det från en polymermonolit.

När det gäller minuserna äger de också plats:

• För vägar med extrema laster är det bättre att välja gjutjärn. Under alla omständigheter har massproduktionen av polymerluckor med en bärkapacitet på mer än 50 ton inte hittills uppnåtts.
• Den fyllda polymerens hållbarhet är också sämre än metall. Instruktionen för de flesta av dessa produkter garanterar service i 20 år. I regel är denna period i själva verket mycket högre, men efter 40 år måste luckorna ändras. När det gäller gjutjärnsprodukter, är det ibland de som fortfarande kastades under "NEP", som serveras perfekt.

Andra sorter

Naturligtvis är listan över begagnade delar inte begränsad till dessa två sorter.

De mest populära, förutom gjutjärn och polymer-sand, omfattar också plast- och armerade betongluckor:

• Plastkonstruktioner är gjorda av PVC-baserade teknopolymerer. Den vanligaste metoden är formsprutning.
• Fördelarna med plastkonstruktioner av brunnar för brunnar innefattar låg massa och relativt låg kostnad.
• Samtidigt begränsar stor elasticitet, liksom hög brummhet vid låga temperaturer användningen av dessa produkter. Oftast används de i trädgårdar, och de installeras där praktiskt taget ingen går.

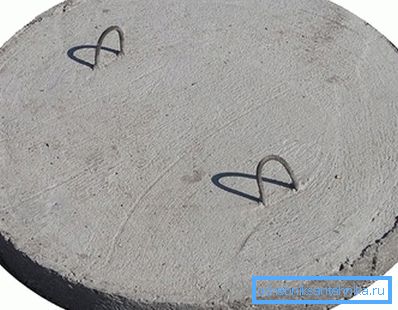

• Förstärkta betongkonstruktioner med stålförstärkning används också ganska ofta. De har en bra säkerhetsmarginal, eftersom de kan installeras på byggarbetsplatser och andra liknande föremål.
• För att extrahera delen från nacken används en stålkonsol som är svetsad till förstärkningsburet i produktionssteget.
• De viktigaste nackdelarna med betongprodukter är ett oestetiskt utseende och svårigheter att installera flush med nacken. I de flesta fall används betongen "kork" som en tillfällig åtgärd, till exempel för att blockera hålet i brunnen när man stjäl en vanlig gjutjärnlucka.

slutsats

Luckan av polymersandhålen, tillsammans med plast- och gjutjärnsprodukter, kan användas på din webbplats. (Se även artikeln Plastlock för brunnen: hur man väljer.) Det är viktigt att välja en modell som bäst motsvarar de uppgifter som tilldelats den.

Men produkter av armerad betong bör endast användas vid byggnadsfasen: de ser inte så snygg ut, och du kommer regelbundet att snubbla över den utskjutande kanten. En mer detaljerad översikt över de beskrivna detaljerna, kan du titta på videon i den här artikeln.
