Kulventiler för vvs: hur de är utformade och vilken modell

Arrangemang av värme- och vattenförsörjningsnät i någon byggnad kan inte föreställas utan användning av stoppventiler. För närvarande är ett av de mest moderna och tillförlitliga skärelementen i sådana system vattenkulventiler. Vi kommer att prata om alla deras sorter i vår artikel.

Tillämpningar och kulventil design

Kulventiler är utformade för att helt eller delvis stänga av vattenledningsledningarna.

De mest uppenbara ställena för deras installation:

• del av kopplingsslangens toalett och kallvattentätare;
• Anslutningspunkt för tvätt- eller diskmaskinutlopp;
• anslutningsknutet till värmepannan;
• Den del av värmesystemet som förbinder till en "bypass" - (en omväg längs cirkulationspumpen);
• Utgångspunkten för vattenförsörjningen till hela huset / lägenheten, separat - till diskbänken, badkar, handfat, dusch, etc.

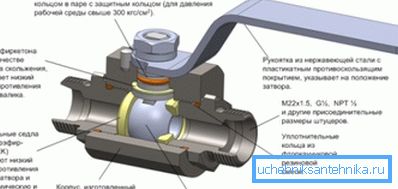

Krananordning

1. Instruktionen informerar om att blandningskulventilen består av en kropp och ett roterande fördelningselement.
2. Denna reglerande del, i form av en boll, är ihålig inuti. Det finns hål på motsatta sidor: två av dem är belägna i ena änden och en är på andra sidan.
3. Genom de två första hålen i enheten strömmar kallt och varmt vatten. Inuti bollen blandas strålarna och den varma vätskan kommer in i utloppet på apparaten.
4. Rent låsande motsvarigheter använder också en ihålig boll, men den har bara ett hål i båda ändarna.
5. Diametern hos hålen i cirkeln motsvarar det inre tvärsnittet av tillförselrören. Utgående från detta kallar experter ventilkulventilerna "fullborrning".
6. När ventilen är "helt öppen" är vattenshålet i bollens stängning så öppet som möjligt. När man vrider kranens handtag, vilket betyder - och bollen vid 90 °, är vattenflödet helt avskuren.

Fördelarna med sådana ventiler

Innan du väljer din egen vattentäppta eller avstängda kulventil, överväga dina fördelar.

1. Långa problemfria livslängder, på grund av att gummisubstans saknas.
2. Full täthet - ventilkroppen är en.
3. Enkel installation. Det är bara nödvändigt att skruva ventilen på utloppet och inloppsröret.

Var uppmärksam! Det är inte önskvärt att sätta kulventiler på system där vatten innehåller mycket skräp och fasta föroreningar. Låskomponenten i dem tätt passar med PTFE-foder. Skada på den här leddet kommer att inaktivera hela enheten.

Tillverkningsmaterial

Ventilerna som tillverkas nu är uppdelade i 3 kategorier enligt materialet. Innan förvärvet bör överväga vilken typ av kulventiler för VVS.

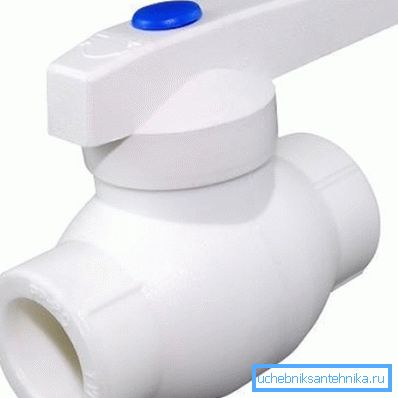

Plast motsvarigheter

1. För framställning av sådana produkter användes polypropen eller polyeten med olika modifieringar.
2. Sådana råmaterial har absolut immunitet mot syre, elektrokemisk och kemisk korrosion.
3. På grundval av detta monteras plastkolventiler ofta på nätverk som flyttar aggressiva kemiska vätskor.

Var uppmärksam! En signifikant nackdel med polymera material är deras otillräckliga motståndskraft mot höga temperaturer. Som ett resultat bör plastkulventiler inte användas i varmvattenanläggningar, såväl som uppvärmning.

Stålanordningar

1. Sådana stängningsbeslag används ofta i rörledningar av industriell typ.
2. Det har en speciell styrka, så det används ofta för att leverera vätskor som värms upp till extrema temperaturer och jämn ånga.
3. Stålkulventiler är optimala för användning i rörledningar som transporterar vätskor under högt tryck / tryck.

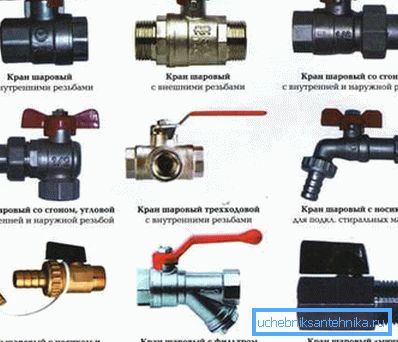

Brass armaturer

I vardagen används kugghjul av mässing oftast.

1. Tillverkare använder två metoder för tillverkning: gjutning i formar eller smide i mekaniska pressar.
2. De mest pålitliga och slitstarka smidiga kranarna. Följaktligen är deras pris högre. Anledningen till bättre kvalitet hos sådana produkter: I tillverkningen bildas nästan inga lufthåligheter.
3. Sammansättningen av mässing innehåller komponenter som har olika elektrokemiska potentialer. Som ett resultat, för att förhindra kemisk korrosion är kranarna från den belagda med en elektropläteringsmetod med ett speciellt skyddsskikt.

Var uppmärksam! Användning av mässingskulventiler är förbjuden i rörledningssystem där temperaturen på vatten eller annat transporterat medium överstiger + 150 °. En alltför upphettad substans skapar mikroskopiska håligheter i mässing. Detta leder till en ökning av materialets brittleness.

Användbara rekommendationer

1. Ventilen monterad i vattenförsörjnings- eller uppvärmningsnätet måste överensstämma med dess tekniska parametrar.. De viktigaste egenskaperna är kranens inre diameter och det maximala hydrauliska trycket som det kan tåla.
2. Välja en enhet, noggrant inspektera den.. På kroppen borde det inte finnas några oegentligheter, sprickor, metallflöden. Enheten måste ha en komplett uppsättning delar och komponenter.
3. Innan du demonterar kulventilen studerar du noggrant dess design. i det bifogade passet.
4. Det är lättast att skilja ventiltillverkningsmaterialet (järn eller kopparbaserad legering) med en magnet. Det lockar bara till stål.

slutsats

Kulventiler är väldigt lätta att installera och använda. De tjänar under en lång tid, samtidigt som de ger maximal lätthet att reglera flödet av vatten. Videon i den här artikeln kommer att komplettera sin information.
