Kulventil dn20 - hur man inte gör ett misstag vid val av

Antalet nyckelparametrar som måste beaktas vid val av ventiler är diametern, den här storleken måste exakt motsvara rörets dimensioner, annars kan man glömma fogets täthet. För en oförberedd person kan viss förvirring orsakas av användningen av sådana beteckningar som "villkorlig diameter" eller storleken på lumenet, så det är nödvändigt att förtydliga denna fråga initialt.

Litet utbildningsprogram

Alla är bekanta med konceptet med diameter, men konceptet med nominell diameter (D eller DN) används för rör, samt stopp- och reglerventiler. Till exempel, i VVS-butiker innebär beteckningen av en kulventil på 20 mm mängden av clearance.

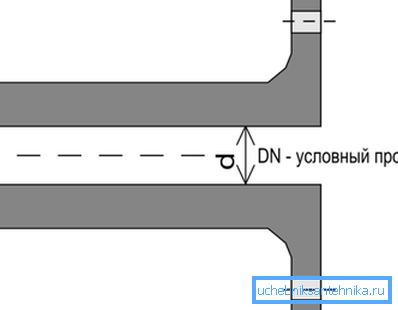

Med detta begrepp avses den inre diametern, avrundad till närmaste standardvärde. En komplett lista över standardvärden för DN finns i GOST 28338-89, lägsta värdet är 2,5 mm och maximalt är 4000 mm.

Den huvudsakliga förvirringen härrör från det faktum att den faktiska inre diametern inte är lika med den nominella (villkorliga) i 99% av fallen. Om vi ​​till exempel tar ett vanligt vatten-gasmetallrör med en yttre dimension på 159 mm, kommer den faktiska storleken av klyftan att bero på väggtjockleken. Så, med en metalltjocklek på 6 mm, kommer den att vara lika med 147 mm och med en 8 mm vägg - 143 mm.

Men om man tittar på de värden som anges i standarden visar det sig att samma nominella diameter - Du150 (eller DN150) - passar båda fallen. Samma princip fungerar med mindre storlekar, vilket måste beaktas vid val av ventiler. Till exempel har en kulventil DN 20 en nominell storlek på 20 mm, vilket innebär att den endast är lämplig för montering på ett rör med motsvarande diameter.

Var uppmärksam! Vid en första anblick ser en sådan notation löjligt ut, men det är det inte. Faktum är att steget mellan standardvärden antas så att genomströmningen av varje nästa lumenvärde ökar med ca 60-70%. Detta underlättar valet av rörledningen vid beräkningsstadiet för vatten-, gas- och värmepanna.

Enhet, val och installation av kulventil

När det gäller strukturen hos en sådan anordning ändras det inte beroende på storleken. Om inte ibland i stället för en knopp är en elektrisk enhet installerad för att vrida bollen, är det nödvändigt när en stor knopp inte kan vridas på grund av brist på ledigt utrymme.

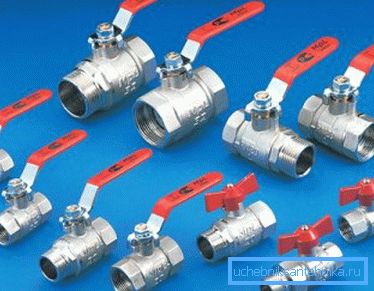

Vad ska man titta efter när man väljer

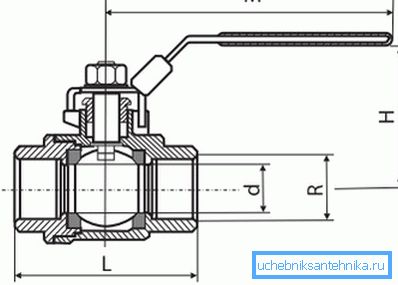

En annan svårighet vid valet av en specifik modell av en kulventil kan vara omvandlingen av tumstorlekar till metriska och valet av lämpligt värde för DN (DN). Exempelvis är en DN20 kulventil lämplig för installation på ett VGP-rör med en yttre diameter av 26,8 mm, med trådstorleken lika? inches.

Korrespondens av tumstorlekar av tråd, DN och extern storlek på röret anges i tabellen.

Korrespondensen mellan den villkorliga passagen och rörets ytterdiameter

Var uppmärksam! Tabellen visar endast data för de vanligaste storlekarna som används i privat konstruktion.

Tabellen visar en signifikant skillnad mellan rör av olika slag, även inom samma storlek på ventilerna. Detta förklaras av rörens olika väggtjocklek, liksom av det faktum att den inre diametern indikeras i metallstången, men för plastprodukter - den yttre diametern.

Och även om priset på en enkel kulventil är liten (enkla polypropenmodeller kostar mindre än 200 rubel), är det fortfarande bättre att uppmärksamma dessa detaljer.

Egenskaper av polypropenkranar

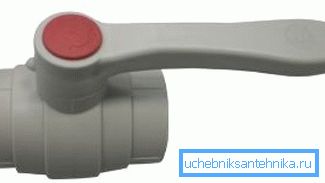

Relativt nyligen har PP kulventiler uppträtt på marknaden. I sådana anordningar förblir utformningen av låsdelen oändad - samma metallkula med genomgående hål, men kroppen är gjord av polypropen. I det här fallet före numret som anger hur mycket clearance det är, följt av en förkortning som anger vilken typ av material som används.

Till exempel betyder posten PPRC 20-kulaventil att kroppen är tillverkad av polypropylen av typ 3 (slumpvis sampolymer) och den nominella diametern är 20 mm.

Var uppmärksam! För installation av en konventionell modell med ett metallhus, används vanligen kopplingsbara anslutningar. I fallet med PP-analog är det meningsfullt att använda anslutningen genom lödning.

Installationsanvisningarna skiljer sig inte från anslutningen av konventionella PP-rör:

• Ett speciellt "lödstryk" används för anslutningen.. Värmeelementet hos en sådan anordning är utformad på ett sådant sätt att det är möjligt att sätta på rör med olika diametrar. Kranen och röret sätts på värmeelementet och värms under en kort tid;

• efter det måste du snabbt ta bort båda elementen från lödstången och sätt in rörets ände i kranen. Om polypropenen värms upp tillräckligt, bör en del av det helt enkelt tryckas ut under installationen, det är normalt.

Ovanstående anslutning anses vara den enklaste, men det är inte utan brister. Huvudet kan betraktas som förekomsten av betydande lokal resistans. Om till exempel en kulventil PP 20 med ett rör är Du-röret lika med endast 15 mm och i kranen - 20 mm.

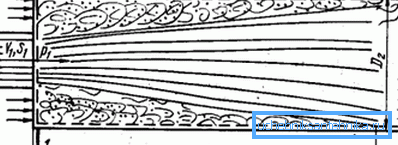

På grund av att flödet passerar genom fogen på grund av skillnaden i diametrar vid inloppet kommer följaktligen turbulens att skapas och vid utloppet en ökad belastning på svetsen.

Detta kan undvikas på två sätt:

• med en avtagbar anslutning, till exempel samma amerikanska;

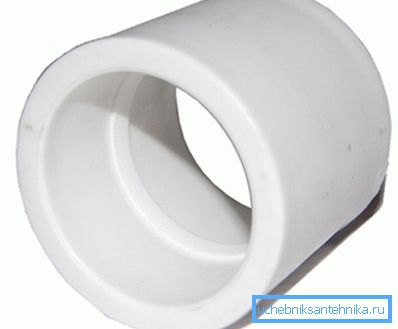

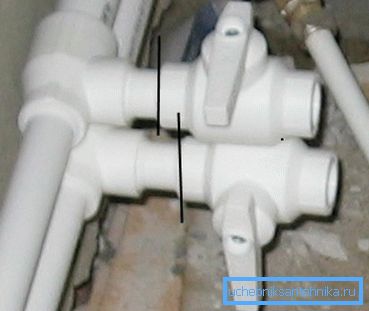

• Med en PP-koppling kan du i detta fall använda svetsning. Genom att använda en koppling kan du ansluta röret och kranen till slutet, så att inget kommer att störa flödet. Ingen av dessa metoder komplicerar själva processen, så installationen kan utföras för hand.

Sammanfattningsvis

Val av kulventil är inte så lätt uppgift som det kan tyckas vid första anblicken. Du måste tydligt förstå skillnaden mellan sådana begrepp som nominella och reella diametrar, för att kunna konvertera metriska dimensioner till tum och vice versa.

Den föreslagna informationen kommer inte att förväxla beteckningen av ventiler och reglerventiler och säkerställer rätt val. Videon i den här artikeln är en kort översikt över olika typer av kulventiler.
