Kulkompressionsventil - egenskaper och syfte

För installation av plast- och metallplaströr utan användning av svetsfogar används kompressionsfittings. I synnerhet är kollens kulventiler, som i själva verket är föremål för denna artikel, använd som stoppventiler. Nedan ser vi på vad de är och vad är deras funktion.

Egenskaper av kugghjulsventiler

Konstruktionen av tryckkolventilen skiljer sig inte från de vanliga kulventilerna. dvs Enheten är utformad för att helt blockera vattnet i rörledningar med liten diameter. Oftast används sådana ventiler i vattenförsörjningssystemen (hett och kallt), såväl som uppvärmning.

En kulventil kallas för att dess låsmekanism är utformad som en boll med ett genomgående hål. För att stänga av vattentillförseln bör kulaventilelementet roteras 90 grader så att genomloppet är vinkelrätt mot röret.

Var uppmärksam! Alla kuleventiler är inte konstruerade för att reglera vätskeflödet i röret. Det kan bara användas för att helt öppna eller stänga av tillförseln av vatten eller annan vätska.

Skillnaden mellan kompressionskranar och andra liknande ventiler är endast i installationsmetoden, vilken utförs med hjälp av en kollett. En annan sådan anslutningsmetod kallas fastspänning, eftersom detta monteringssystem säkerställer spänningen av röret när muttern är spänd.

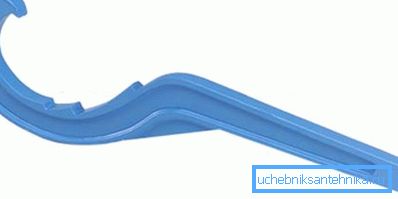

Populariteten hos de ifrågavarande inredningarna beror på att deras installation inte kräver specialverktyg och färdigheter, tack vare vilken installation man kan göra för hand.

Oftast används denna installationsmetod för polyetenrör och rörledningar av metallplast. Nedan följer huvudegenskaperna hos HDPE-kollettspjällsventilerna:

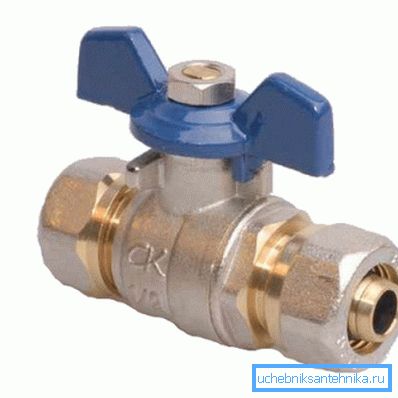

Jag måste säga att de aktuella produkterna kan tillverkas inte bara från HDPE utan också från andra material, såsom:

• mässing;
• brons;
• koppar;
• Rostfritt stål.

I detta fall är låsningsmekanismen i sig ofta gjord av rostfritt stål, vilket gör att det är korrosionsbeständigt.

värdighet

Bland fördelarna med kompression kan kulventiler identifieras följande punkter:

• Enkelhet och hög hastighet på installation tack vare vilka arbetskostnader reduceras;
• Tillförlitlighet.
• Hållbarhet.
• Lågt pris.
• Möjligheten att demonteras.

Var uppmärksam! För högkvalitativ montering av en hylsanslutning för rör måste diametern på dess anslutningar exakt matcha rörens diameter.

brister

Naturligtvis, som ofta är fallet, tillsammans med fördelarna, har dessa produkter några nackdelar, varav huvuddelen är listade nedan:

• De inredda armaturerna är konstruerade för mindre tryck än liknande produkter för lödning, eftersom kompressionsanslutningen är fortfarande mindre hållbar.
• Under drift kan det vara nödvändigt att dra åt anslutningen.
• Trots det faktum att konstruktionen anses vara återanvändbar, d.v.s. Den kan monteras och demonteras, i praktiken är ommontering otillförlitlig, vilket innebär att montering måste ändras.
• Som nämnts ovan kan kulventilen inte reglera vattentrycket, eftersom detta kan leda till att den tidigt misslyckades.

Kompressionskopplingsanordning och kraninstallation

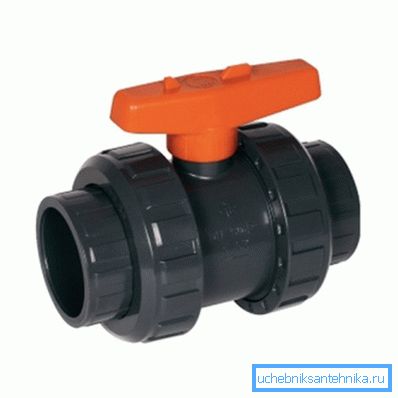

Tänk exempel på en PND-kompressionskran 32 mm med 32 mm.

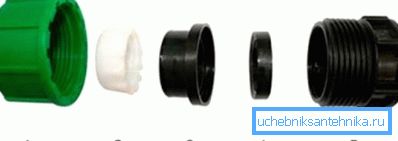

Monteringssystemet innehåller följande delar:

1. Klämmutter;
2. Klämring;
3. Kompressionsring;
4. Tätningsring;
5. Huvuddelen.

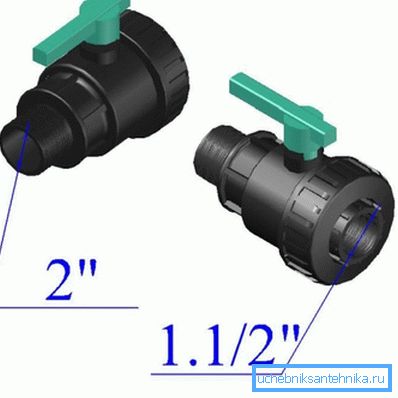

Som regel finns en liknande montering på motsatt rör. Det är sant att det finns enheter som fungerar som adaptrar. I det här fallet har å ena sidan en hylsa och å andra sidan ett munstycke för en gängad eller annan anslutning.

Monteringsanvisningar för kollisionsventiler är följande:

• Först och främst måste du klippa röret smidigt så att skäret är vinkelrätt mot axeln. Tack vare denna beskärning vil röret helt vila mot höljets utskjutande utskjutning.
• Därefter måste du ta bort burrs och andra oegentligheter, liksom avfasning 2-3 mm från kanten, för att få en kon.
• Då måste du sätta in röret i enheten och notera hur djupt det kommer att sjunka.
• Rörets yta som ska nedsänkas i huset måste smörjas med sanitetsfett.
• Därefter är röret slitna delar i följande ordning:

• klämmutter;
• grepp (klämring);
• kvarhållande ring;
• tätningsring.

• Om kollettkolvens kompressionsventil är monterad, ska en liknande anslutning med rörledningen och dess andra grenrör göras.

Detta avslutar installationsprocessen för kollettknappen.

slutsats

Karderventiler med kompression har ett antal positiva aspekter, vars huvudsakliga enkelhet är installationen. Därför har de nyligen blivit utbrett. Dock bör man komma ihåg att deras hållbarhet beror på installationskvaliteten och driftsförhållandena, vilket måste motsvara produktens egenskaper.

Från videon i den här artikeln kan du hämta ytterligare information om det angivna ämnet.
