Krananordning: bekanta dig med populära design

Ämnet i denna artikel är en krananordning. Vi kommer att lära känna principen om drift och anordningen av flera typer av kranar och grindar. Dessutom måste vi utforska de typiska problemen med dessa produkter och hur de ska lösas.

kranar

I de vanligaste moderna blandarna används ventil- och styranordningar av tre typer:

1. Skruvkranar.
2. Keramisk Kranbuksy.
3. Keramiska patroner som gör att du kan justera temperaturen och vattentrycket med en spak.

För att klargöra: Vi påverkar inte exotiska som kranar med elektroniska termostater. Det är osannolikt att en person som inte har yrkeskunskaper kommer att komma med tanken på att reparera en så komplicerad teknik.

Låt oss undersöka utformningen och funktionerna i alla tre lösningarna.

Skruv kranbuksa

Vattnet är överlappat med en gummi-anpassad ventil som trycker mot sätet i mixerkroppen.

Ventilen kan ha två versioner.

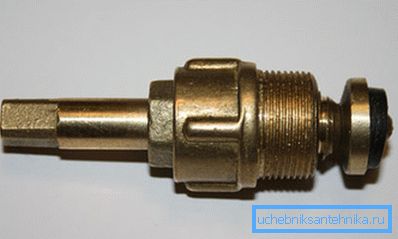

• Den traditionella lösningen är en rörlig ventil införd i spåret av en ihålig gängad stång.. När ventilen grips i skaftet roteras packningen och klämmer fast vid sätet, vilket leder till snabb slitage.

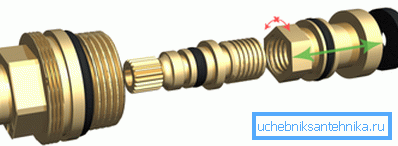

• Nyare design - sexventil, som pressas av en roterande stång från axelboxens kropp. Packningen längs ventilens hela slag rör sig strängt progressivt.

Självklart måste i båda fallen tätas: när ventilen är öppen bildas ett övertryck i kranens kropp.

Stammen är förseglad på ett av två sätt:

1. Körpackning Körteln är åtspänd av tvättmaskinen nedan och mutterkörteln ovanför. Detta tätningssystem används endast i lådor med en ventil som passar in i spårets spår.
2. Gummi tätningsringar. Faktum är att de flesta för närvarande säljs Kranbuks hänvisar till denna typ.

Vilka problem är karaktäristiska för skruvar? Är det svårt att eliminera dem med egna händer?

Nuance: priset på skruva kranbuksy - från 35 till 45 rubel. Om närmaste VVS-butik inte har o-ringar eller en körtel, istället för ytterligare sökningar, är det lättare att byta busken.

Keramiska Cranbooks

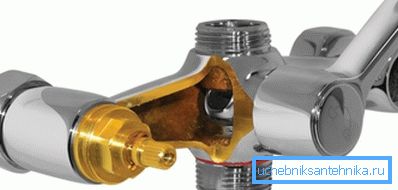

Anordningen av en keramisk kran är fundamentalt annorlunda än skruven, trots sin fulla kompatibilitet.

• Vatten öppnas och stängs med ömsesidig förskjutning av markerade keramiska plattor med skär.
• Tätheten mellan blandarens kropp och plattorna är säkerställd genom en ringformad gummi- eller silikonpackning.

Under normala driftsförhållanden är keramiska koppar mycket hållbara än skruvboxar och håller alltid vatten helt. Deras funktionsstörningar är endast kopplade till soporna som föll i plåtsnittet. När du försöker applicera stor kraft, klyvas antingen kanterna på skåran eller utsprången för vilka en av plattorna roteras när du vrider vingen (kranhandtaget).

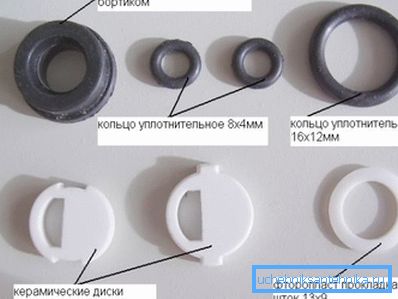

Tyvärr kommer instruktionerna för felsökning i detta fall att ersätta hela axelboxen. Keramiska plattor är inte allmänt tillgängliga.

Viktigt: Problemet med sand och skalan i rören löses en gång för alla genom att installera grova filter vid ingången till lägenheten.

patron

Ordningen i hans arbete skiljer sig från handlingsprincipen i en keramisk låda med två egenskaper:

1. Den rörliga plattan roterar inte runt sin axel, utan rör sig fritt inom planet.
2. Spåret i det är inte kombinerat med ett, men med två hål i den nedre keramiska plattan - för att leverera kallt och varmt vatten.

För förskjutningen av plattan möts den rörligt monterade plastspaken. Problem med patronens funktion i detta fall uppstår antingen på grund av skräp i rören eller på grund av överdriven kraft som appliceras på hävarmen. Det är bättre att glömma vanan att blockera vatten med en skarp handklap på handtaget.

Vad brister i patronen:

• Plastspaken som skruven fastnar handtaget på.
• Plasthållare som håller den övre keramiska plattan.
• Slutligen, när du försöker stänga patronen fast i skräp kan du hugga plåten själv.

Som keramisk kranbuksa ändras patronen helt när den bryts.

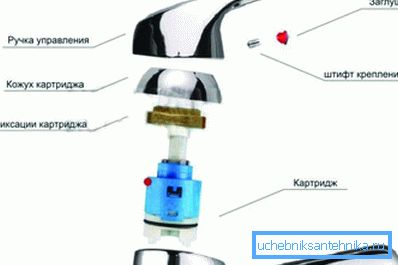

Hur man gör det här?

1. Vi tar ut plastproppen pressad i handtaget.
2. Skruva loss fästskruven under den. Det kan ha ett platt huvud, en Phillips skruvmejsel eller ett sexkantigt huvud.
3. Skruva den dekorativa muttern från mixerkroppen. Naturligtvis, utan att använda ett verktyg: krom är lätt att bryta.
4. Vi använder redan en skruvnyckel eller skruvnyckel, vi skruvar bort mässmuttern som håller patronen, tar bort patronen själv och leder till butiken för en ersättning.

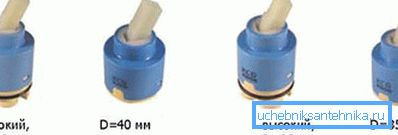

Observera: patroner är gjorda med en storlek på 28, 35 och 46 millimeter. För att inte misstas när du köper, ta ett prov med dig.

vent

Av de ventiler som används i lägenheter och privata hus är de vanligaste:

• Skruvventil.
• Korkventil.
• Kulventiler.
• Trevägsventiler (kork och boll).

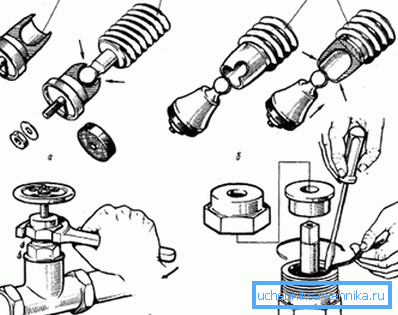

skruv

Både beskrivning av enheten och typiska problem med skruvkranar är helt relaterade till skruvventiler.

Separat är det bara värt att nämna några punkter:

• Utrymmet under sadeln blir vanligtvis en ficka i vilken olika skräp ackumuleras. Om trycket i kranen har fallit kraftigt - det är nödvändigt att blockera stigaren, skruva av ventilhuvudet och titta in i kroppen.
• På 80-talet producerade ett dunkelt inhemskt företag ett stort antal ventiler med koniska mässingsventiler. När du försöker stänga vattenventilen ofta tätt kilar; vridning av stammen, du kommer sannolikt att kräkas ut ur det återstående ventilsätet. Vid första tillfälle är det bättre att byta ut ventilen i denna design.
• Om ventilen drar körteln, är det inte alltid nödvändigt att fylla. Det är ofta tillräckligt att skruva loss lammet hela vägen: tråden på stången trycker på packboxen genom tvättmaskinen under den.

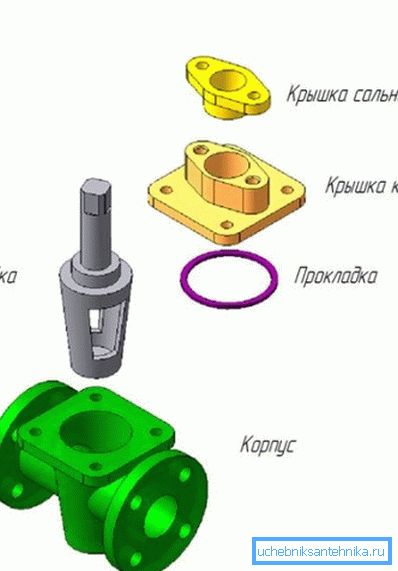

kork

Vatten öppnar och stänger genom att vrida korken med en slits i den. Vatten hålls i plintens och husets jordytor.

Frånvaron av läckor på staven tillhandahålls på ett av två sätt:

• Genom att kläma kontakten på huset med en mutter på pluggstången.
• Körpackning

Det enda problemet med korkkonstruktion, som kan elimineras oberoende av varandra, är körtelleken. För sin förpackning måste vattnet spolas på vardera sidan av ventilen - annars kommer alltid sannolikheten att pluggen, som inte hålls kvar av oljetätningen, kommer att pressas ut vid den minsta förskjutningen.

boll

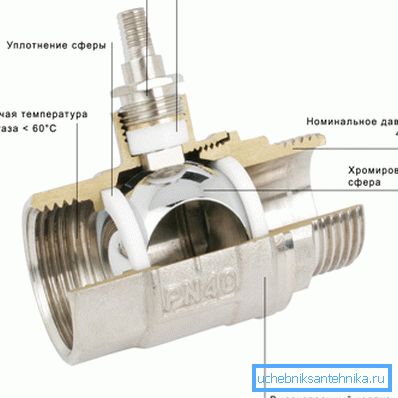

Hur fungerar en kulventil - den mest pålitliga och slitstarka ventilventilen?

Enheten liknar en korkventil, men med flera designändringar.

• Kork är en boll med en perfekt behandlad yta.
• Tightness tillhandahålls inte genom att lappa till kroppen, utan av ett par fluoroplastiska eller teflon-ringsalar.
• Stången är förseglad med en gummi- eller polymerring.

Beroende på syftet kan kulventilanordningen variera väsentligt:

1. Kroppen kan vara hopfällbar (klack eller gängad) och svetsad.
2. Anslutning till rörledningen kan vara en tråd (intern eller extern), flänsar för rör eller rör för svetsning.
3. Bollens sadlar kan vara fjäderbelastade för att kompensera för deras slitage.

Nyfiken: Ibland lämnas ett litet mellanrum mellan bollen och sadeln. Bultbollen pressas mot sadeln genom arbetsmediums tryck.

Det enda typiska problemet med kulventiler är flödet nerför stammen, vilket elimineras genom att åtdraga körtelnoten eller linda FUM-tejpen under den.

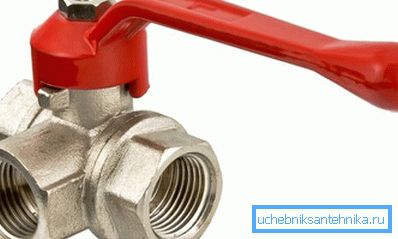

Tre sätt

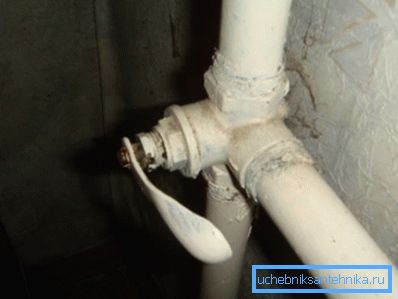

Vad är designen och syftet med trevägskranen? Syftet är att omdirigera flödet av arbetsmediet till en av de bifogade rörledningarna. Till exempel kan en trevägsventil installerad vid anslutning av matarröret till radiatorn och hopparna styra uppvärmningsmediet för värmesystemet antingen genom bygeln eller genom batteriet och därmed justera graden av uppvärmning av rummet.

Enheten i trevägsventilen och dess typiska fel duplicerar helt och hållet enheten och felen hos ventilerna hos motsvarande typer. Skillnaden mellan dem är endast i antalet kranar och formen på klippet i en trafikstockning eller en boll.

slutsats

Vi hoppas att vår korta utflykt till apparaten av ventiler och tillbehör kommer att hjälpa läsaren att eliminera de flesta av sina fel. Videon i den här artikeln, som alltid, kommer att erbjuda honom ytterligare tematiska material. Lycka till!
