Kran ritning: typer och design egenskaper av ventiler

I denna artikel kommer vi att se på ritningen av en hydraulisk kran och berätta också om vad som utgör en allestädesventil som används vid konstruktionen av olika rörledningar.

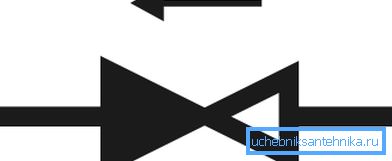

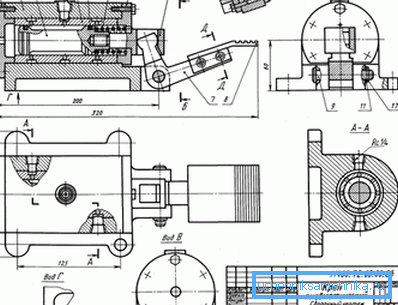

Dessutom bestämmer vi hur kranens beteckning på ritningen utförs så att dessa symboler förstås av rörmokare som arbetar med att utrusta ett byggnadsobjekt med sanitetsutrustning.

Men först, låt oss prata om de viktigaste typerna av kranar som används och deras strukturella egenskaper.

Huvudsakliga sorter

Vid utrustningen av bostadshus med stoppventiler används för närvarande följande modifieringar av rörledningsventiler:

• modifieringar med en ventil, avsedd att endast leverera kallt eller bara varmt vatten;
• blandare med två ventiler;
• enkelhäftbollblandare;
• modifikationer utrustade med termostat;
• kontaktfria kranar.

Tänk på de listade kategorierna av enheter mer detaljerat.

Enventilventiler

Kranens enventilkonstruktion kräver ett enda svänghjul. Därför tillåter användningen av anordningen kontrollen av flödeshuvudet, men inte temperaturen.

Sådana anordningar hittade den största tillämpningen vid arrangemang av lantkök och badrum där möjligheten att leverera varmt vatten inte tillhandahålls. Denna typ av stoppventiler består av en metallkropp av metall (rostfritt stål, mässing, koppar, silumin etc.), som omsluter ventilboxen med en gummitätning eller med en keramisk grind.

Tippen är fäst vid kroppen med hjälp av en gängad fastsättning. Det finns emellertid modeller där kroppen och tuden är en enda helhet. Kärnan i låsningsmekanismen skruvas in i huset och fixeras i den med hjälp av rörtrådar och gummitätningsringar.

I enlighet med typen av låsningsmekanism är enventilventiler indelade i följande modifieringar:

• Halvroterande kranar bestående av två kombinerade keramiska plattor. Under drift roterar och roterar stången toppplattan, som rullar i förhållande till den fasta bottenplattan. När plattorna är inriktade, är vattentillförseln upphängd och när ett mellanrum öppnas mellan plattorna, passerar vattnet fritt.
• Modifikationen av mask-typ fungerar med rotationsrörelse. En av ändarna på cock-axleboxen är utrustad med en packning av tjockt gummi. När stången roterar trycks gummipackningen mot "sadeln" och avbryter vattenförsörjningen. Omvänt, när packningen stiger på grund av stavets moturs rotation, återupptar vattenförsörjningen.

Tvåventil typ blandare

Blandare med två separata svänghjul är enheter som gör att du samtidigt kan justera vattentillförselns tryck och temperatur. Kallt och varmt vatten levereras till enheten. Därför är sådan VVS-utrustning det bästa alternativet för både badrum och kök.

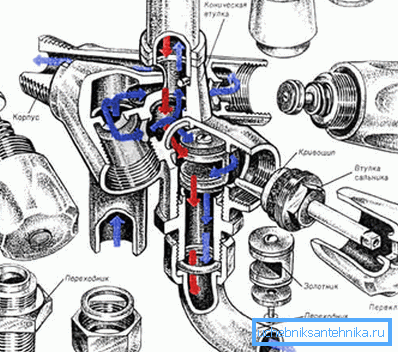

Konstruktionen av tvåventilblandaren innehåller följande element:

• två separata ventiler, som vart och ett roterar lagret på en separat patron;
• patroner för att kontrollera flödet av varmt och kallt vatten;
• tud för avlägsnande av vatten;
• luftare, placerad på tuden, utformad för grov rengöringsström och för att förhindra att stänk bildas;
• växlare (gander) ändrar flödesriktningen från tippen till vattentanken.

Viktigt: Se till att kroppen är tillverkad av rostfritt stål eller mässing vid val av en tvåventil typ mixer. Modifikationer gjorda av järn eller metall, trots att deras pris är låga, misslyckas snabbt.

Enkelspindelbultblandare

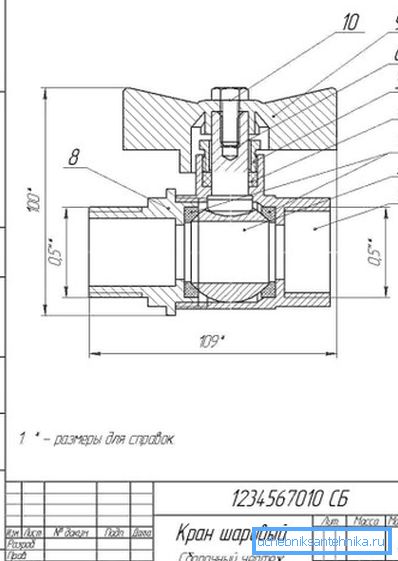

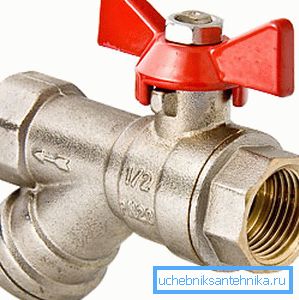

Det finns ett brett sortiment av kulventiler på marknaden, men nu pratar vi om en endahandsversion avsedd för hushållsbruk.

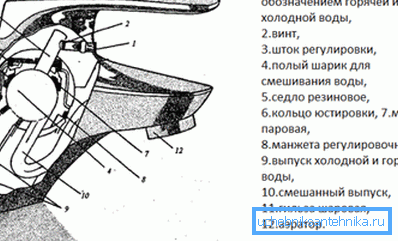

VVS-utrustning med bultypslåsningselement består av följande delar:

• hölje med fästelement för anslutning av slangar och monteringsplatta;
• hävarm för att styra vattentillförseln;
• bollpatron;
• tätningspackningar;
• separat tut eller tud, kombinerad med kroppen;
• luftare.

En karakteristisk skillnad hos sådana blandare från andra låsanordningar är närvaron av en sfärisk patron i form av en ihålig boll med tre hål.

För driften av en sådan patron används ett speciellt gummisäte. Bollpatronen med hävarmen är fastsatt i höljet med hjälp av manschetten och hållarringen.

Anordningens funktion utförs genom att hävarmen lyfts upp. Efter att hävarmen höjts levereras eller blandas vatten.

Viktigt: När du köper en bollblandare, se till att metallets metall inte är mindre än 0,2 cm tjock. Naturligtvis ska materialet för kroppen vara rostfritt stål eller mässing. Dessutom måste du, innan du köper, försöka jämnheten i spaken, om flytten är hakig, måste köpet av en sådan enhet överges.

Enheten blandar med en termostat

Instruktioner för användningen av en sådan kran kännetecknas av enkelhet och bekvämlighet. Faktum är att det räcker med att justera vattentemperaturen en gång och efteråt kan du bara justera flödeshuvudet.

En sådan funktion tillhandahålls av närvaron av en termostat - en speciell enhet som svarar mot temperaturförändringar och upprätthåller dessa indikatorer på en enda nivå. Med undantag för termostaten är anordningen av sådana anordningar inte mycket annorlunda än en komplett uppsättning konventionella blandare. (Se även artikeln Så här installerar du en kran på diskbänken: funktioner.)

Termostatventiler består av följande element:

• stål eller mässing kropp;
• svänghjul eller justeringshandtag
• keramisk patron;
• Ytterligare utrustning för duschmodeller.

Viktigt: Apparater utrustade med termostat, denna högteknologiska utrustning, och därför bör försäljningen av dem omfattas av garantin från säljaren eller tillverkarens fabrik.

slutsats

Nu när du vet vad monteringstexten på sanitetsutrustningen är, kan du bestämma från vilka delar kranen monteras och vilka delar som kan ansvara för vissa fel. Således kan närvaron av utrustningssystemet göra det egna underhållet och reparationen.

Finns det några frågor som kräver omfattande förklaringar? Mer användbar information kan hittas genom att titta på videon i den här artikeln.
