Kran för tryckmätare - funktioner och syfte med denna typ av

27-10-2018

Vattenförsörjning

En manometrisk kran är ett viktigt element i något system där konstant övervakning av trycket i arbetsmediet är nödvändigt. Detta element skiljer sig från konventionella ventiler och utför flera andra funktioner. I den här artikeln tar vi hänsyn till de viktigaste designfunktionerna för denna produktgrupp, omfattningen av deras tillämpning och de grundläggande kraven för noder.

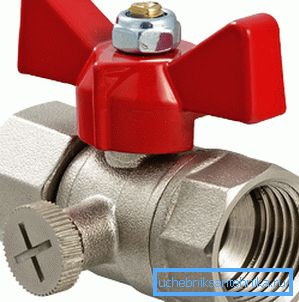

På bilden: en särskiljande egenskap hos kranarna för tryckmätare är närvaron av en plattform för montering av mätanordningen, det kan ha mycket olika storlekar och konfiguration

Tillämpningsområde

Sådana mönster används ganska ofta, men oftast används de i följande fall:

På värmepannor	Denna typ av konstruktion kännetecknas av en ökad nivå av fara, så tryckstyrning är av största vikt. Att använda en trevägskran gör det enkelt att arbeta
På kommunikationsnät	Om huvudinstrumentet för mätning av tryck placeras stationärt, då kontrollinstrumentet med vilket data jämförs med huvudindikatorerna. Det här alternativet tillåter dig inte bara att övervaka avläsningarna, utan om nödvändigt använda tryckmätaren som huvud
Att rengöra silikonröret	För att genomföra denna periodiskt nödvändiga händelse är det enklaste sättet att installera en kran på vilken du kan sätta alla nödvändiga instrument och blåsa ett sifongrör
För periodisk inspektion	Ett annat användningsfall - om det inte behövs periodisk övervakning av avläsningar, men från tid till annan behöver du fortfarande ta bort data, så är kranen den enklaste lösningen.

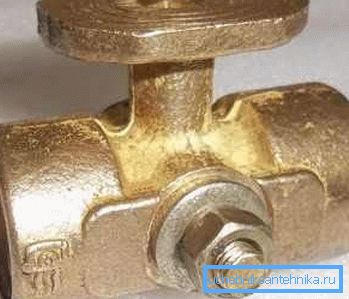

Robust och pålitlig 11b18bk kran - exakt vad du behöver när du arbetar under svåra förhållanden med förhöjda temperaturer

Designfunktioner

Det bör noteras att alla sådana noder som produceras i vårt land måste överensstämma med normerna för GOST, valet av en specifik lagstiftningsakt beror på nodändringen. Om säljaren har dokument som bekräftar att normerna följs, är kranen pålitlig och kan användas nästan överallt. (Se även artikeln Vattenrör: funktioner.)

Princip för verksamheten

Trevägs kulventil för tryckmätare har följande bestämmelser:

I den första positionen är mätinstrumentets mätdel ansluten till arbetsmediet inuti rörledningen. Det innebär att mätning av indikatorer görs i det här läget, därför kan det kallas att fungera, allt är enkelt: när nödvändiga data erhålls är det nödvändigt att ändra positionen till något av följande.
Den andra positionen - frånkoppling från arbetsmiljön, mätanordningen är ansluten till omgivande luft.. I detta fall bör avläsningarna vara 0, om så inte är fallet, har tryckmätaren misslyckats. I denna position ligger systemet överväldigt.

Det är bättre att köpa kranar med handtag - det är mycket lätt att bestämma i vilken position noden är just nu, vilket är särskilt viktigt för dem som tar läsningar med egna händer och inte har tillräckliga kvalifikationer

I den tredje positionen är mätenheten isolerad från både arbetskommunikation och yttre luft, men systemet interagerar med den yttre miljön, vilket möjliggör utrensning av sifonrör i tryckmätare. Denna funktion är speciell, och du behöver knappt använda den under normala förhållanden (speciellt eftersom instruktionerna för utförandet av arbetet är mycket komplicerade).
Kranen har en fjärde position, den fungerar inte och används endast vid anslutning eller avkoppling av tryckmätare. Det kan sägas att detta är monteringspositionen.

Kulventiler är de mest populära och populära idag, det beror på låg kostnad.

Tips! För att noggrant förstå bestämmelserna måste en specialist göra det för första gången, vem som ska visa den korrekta sekvensen av åtgärder.

Urvalskriterier

Om du behöver köpa en kran för en tryckmätare själv, bör du följa några viktiga rekommendationer:

Det är nödvändigt att känna till syftet med användning och funktioner i drift: ungefärligt tryck i systemet, mediumets art (gas, vätska etc.), temperaturområde för drift. Allt detta låter dig välja det alternativ som passar dina behov bäst.
Det är också väldigt viktigt att köpa en kvalitetsprodukt, vars hållfasthetsegenskaper uppfyller de högsta kraven. Typiskt är kroppen gjord av stål eller mässing, dess tjocklek bör vara ganska stor - detta indikerar platsens tillförlitlighet och dess motståndskraft mot stress. Priset är en indikator på kvalitet, du borde inte få mest budgetlösning, för oftast är dess egenskaper inte särskilt bra.

Var uppmärksam! Vissa system kräver enheter av standardtyp, de kan köpas från specialiserade företag. I sådana fall bestäms alla nödvändiga parametrar i designfasen, vilket gör att du kan ta hand om att beställa nödvändiga noder i förväg.

Den massiva kroppen med tjocka väggar indikerar hög tillförlitlighet hos kranen

En annan mycket viktig parameter är fastningsmetoden, oftast används den gängade anslutningen av rör, men parametrarna kan vara olika. Till exempel kan det å andra sidan vara en yttre tråd och å andra sidan en inre tråd, allt detta bör förutses i förväg så att du inte behöver göra om systemet eller återvända och byta ut enheten. Dessutom glöm inte parametrarna i tråden - de kan vara olika.
Slutligen är den sista viktiga faktorn typ av kran. Här kan vi skilja mellan två huvudalternativ - den klassiska bollen, med hög tillförlitlighet, enkelhet och låg kostnad, och en mer avancerad tryckknapp, som, men värt mer, kännetecknas av enkel drift.

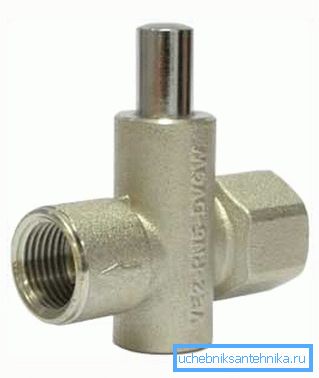

Skillnaden mellan knapptrycket är att tryckmätaren tar bort trycket från systemet endast när knappen trycks ned, vid andra tillfällen kopplas det från det

slutsats

Ventiler för tryckmätare är ett viktigt element i systemet, vilket gör det möjligt att övervaka prestanda hos huvudmätningsenheterna. Videon i den här artikeln kommer att berätta några viktiga punkter mer detaljerat.
