Kran du-80 på 80 mm röret: versioner och deras jämförelse

Vilka stoppventiler kan användas på en 80 mm pipeline? Vi kommer att bekanta läsaren med konstruktionerna av befintliga kranar och försöka jämföra deras funktionalitet. Vi kommer omedelbart att ange att omfattningen av vår uppmärksamhet kommer att vara begränsad till VVS: t ex kommer en trevägs bitumenkran med en värmekontrollenhet 80 att vara bortom övervägande.

Användningsområden

Till att börja med, låt oss ta reda på exakt var i kommunikationen av ett rörhus och avstängningsventiler DU80 kan användas.

• Inmatningsuppvärmning. Avstängningsventiler som sänker utloppet till huset från motorvägarna kan placeras inte bara i termisk brunn utan även i källaren - förutsatt att rutten passerar direkt genom den.

Obs! I detta fall förblir kranarna inom värmebestämningsorganisationens ansvar, trots att de ligger inom husets omkrets. Ansvarszonen passerar genom den första rörflänsen på hissens inloppsventiler.

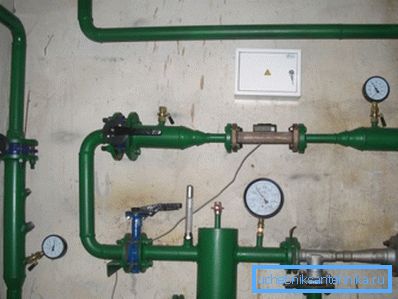

• Hiss nav. Därvid kan 80-millimeter fittings användas vid inloppet, mellan hissen och värmekretsen och i varmvattenförsörjningen.
• Vattenmätare i kallvattensystemet.
• Slutligen, med hjälp av kranar, kan separata delar av vattenförsörjning eller värmekretsar avskuras..

Exekveringsalternativ

Vilka slags ventiler används i byggnadens tekniska kommunikation?

Portventiler

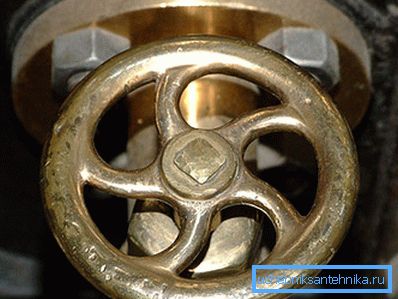

Den vanligaste gjutjärnskilghålet är en infällbar stavkonstruktion, vars expansion har ett par gjutjärnskinn med mässingspeglar. Ett par svarsspeglar införda i husets spår. Stammen levereras genom att vrida handhjulet med en gängad bussning.

Huvuddelen av ventilen är en relativt låg hydraulisk motstånd: kinderna i det öppna läget avlägsnas helt utanför flödet.

nackdelar:

• Behovet av periodisk packning av körteln. Det produceras även när det är tomgång.
• Bildningen av insättningar på speglarna och som en följd av behovet av periodisk slipning.
• Snabb kilslitage.

Skruvventil

Handtaget eller fjärilen är fäst direkt på den rörliga stången, som skruvas in i tråden i ventilkåpan. En ventil försedd med en packning är rörligt fastsatt på stångens insida, som stänger öppningen i sätet.

Den enda fördelen med den här konstruktionen mot bakgrunden av den tidigare är att det är mycket enklare att ändra skruvventilen DN80 med egna händer än ventilerna i samma storlek. Varken kilets svetsning eller kinnens mödosamma slipning behövs: det räcker att bara packa körteln och byta packningen.

Alla andra designfunktioner ser ganska tråkiga ut.

• Hydrauliskt motstånd är maximal bland alla typer av stoppventiler på grund av hålets små storlek i sätet och kroppens komplexa form.
• Installation är endast möjlig i ett läge i förhållande till flödet av vatten: det måste trycka på ventilen från botten. Motflödet garanterar separeringen av ventilen och den medföljande vattenhammaren.
• Paronitisk packning med den oundvikliga erosionen av sadeln kräver stor ansträngning vid stängning, och mjukare gummi är mycket kortlivat.

Pluggventil

Jordstopp med genomgående kanal roterar i ett mässings- eller gjutjärnshus. Tightness på stången med en stor kran tillhandahålls som regel alla samma fyllningar.

Nyfiken, trots designens enkelhet, är priset på korkventilen 1,5-2 gånger högre än för ventilen med samma standardstorlek.

Fördelen med konstruktionen är en ganska hög elasticitet och ett enkelt underhåll, vilket endast reduceras till periodisk packning av körteln. Den största nackdelen är en väldigt stor ansträngning som krävs för att vrida korken.

Kulventil

Du80-kulventilen påminner något om en korkanordning: i detta fall blockeras vattnet genom att stänga avtryckaren 90 grader.

Skillnader, men mer än likheter:

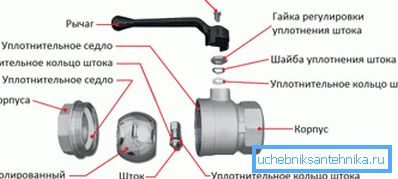

• Korken har formen av en boll med en genomgående kanal, med en diameter som är lika med den anslutande rörledningen.
• Tät bollen med ett par ringformiga säten av Teflon eller Teflon, polymerer med låg friktionskoefficient. Därför en mycket måttlig ansträngning att vrida bulten.
• Istället för körteln är en 80 mm kulventil utrustad med en fluoroplastisk eller teflon förseglingsring med en justeringsmutter. Hon tillåter att trycka på ett tätningsmedel som kompenserar sitt slitage.

Förresten: Det är som regel nödvändigt att dra åt stämpeln efter 1000 eller fler slutarcykler.

Ventilkroppen kan vara gjord av mässing och stål, kan vara hopfällbar eller svetsad, levereras med flänsar, rör för svetsning eller koppling av rörtrådar. Bulten är tillverkad av förkromad eller förgylld mässing, mindre ofta av rostfritt stål.

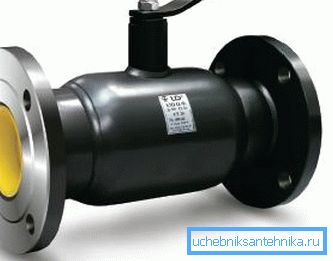

Som exempel presenterar vi de viktigaste egenskaperna hos en av de inhemska produkterna av denna typ. Modellen för oss kommer att vara en kulventil KSHTF DU80 RU25.

utvärdering

Författaren riskerar att förekomma partisk, men tillåter fortfarande att ge en extremt smickrande egenskap hos denna typ av ventiler. Domare själv:

• Hydrauliskt motstånd, som skapar en kulventil DN 80 - 80 mm stålrör är överlägsen. Precis detta: sediment och rost i rörets raka del skapar större motstånd mot vattenflödet än hela borrhålet i rostfri kulventil.
• Servikran är praktiskt taget inte nödvändig. Om reparationer och revisioner kan du glömma.
• Installation - i vilken position som helst och med vilken som helst riktning av vattenflödet.

Det verkar som om instruktionen om val av element av ventiler och inredning är ganska uppenbart. Alla konkurrerande beslut på bakgrund av en kulventil ser ut som en outsider.

slutsats

Vi hoppas att våra rekommendationer kommer att hjälpa läsaren att välja den optimala lösningen för sina egna ändamål. Som vanligt kan ytterligare material studeras genom att titta på videon i den här artikeln. Lycka till!
