Kran 11s67p: enhet, sorter, problem och eliminering

I den här artikeln kommer vi att undersöka produkten från den inhemska industrin, gömmer sig under den angränsande titeln 11s67p. Vi kommer att studera enheten och de viktigaste tekniska egenskaperna hos kulventilen 11s67p. Dessutom måste vi bekanta sig med varianterna av dess utförande och typiska problem i ventilen, som kan lösas oberoende.

beskrivning

anordning

Före oss är en typisk kulventil med en kullförsegling med PTFE-säten. Fluoroplastiska ringtätningar och ventiler; Den är åtskruvad av en mutter, så att du kan justera komprimeringsgraden. Sadlarna pressas till bollen med ett par rostfria koppfjädrar.

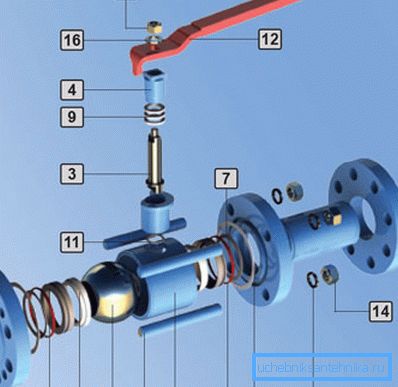

Följande delar är numrerade i diagrammet:

1. Housing.
2. Ball.
3. Lager.
4. Tryck på ärmen.
5. PTFE sitsboll.
6. Kläm PTFE-säte.
7. Skivfjäder.
8. Tätningspackning.
9. Rod tätningsring.
10. O-ringhus.
11. Packning under stångens skal.
12. Hantera.
13. Anslutande stift.
14. Muttern.
15. Fjäderbricka.
16. Platt tvättmaskin.

Nuance: beroende på ventilens utformning kan huset ta olika geometriska former och bli oskärliga. Lite senare kommer vi att bekanta oss med flera versioner 11s67p.

egenskaper hos

Beskrivningen av kranen 11s67 finns på flera webbplatser av tillverkare och återförsäljare. Vi ger sina huvuddrag.

Användbar: Arbetstrycket anges vanligtvis på etiketten. Inskriptionen på huset RU16 innebär att ventilen är konstruerad för ett arbetstryck på 16 atmosfärer. Märkningen inkluderar också storleken på rörledningen som är ansluten. DN50 RU16 är till exempel en ventil 50 mm i storlek, som arbetar i en miljö med ett tryck på upp till 16 kgf / cm2.

Kanske kan en potentiell köpare vara till nytta lite mer information.

• Ventilen är inte avsedd för rörledningar som transporterar giftiga ämnen.
• Slutarens täthet hör till klass A enligt klassificeringen av GOST 9544.
• Den flänsade kulventilen 11s67p tillverkas enligt GOST 28343, GOST 21345 och TU U 04671406-003-1999.
• Ventiler med kopplingsfäste (trådar) är uppbyggda till storleken på DN50.
• Maximal storlek på ventilen som erbjuds av inhemska nätbutiker - DU500.

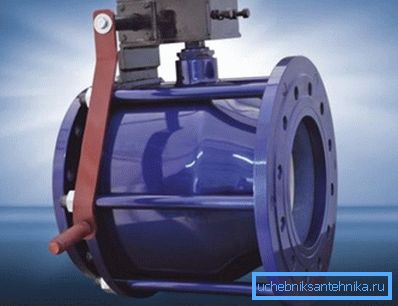

• Alla produkter som är större än DU250 är utrustade med en växellåda som gör det möjligt att vrida stången utan alltför stora ansträngningar.

• Minsta grossistpris på en produkt (DU10, kopplingsanslutning) är ca 800 rubel. Maximal (DU500 för flänsanslutning med växellåda) överstiger en halv miljon.

Exekveringsalternativ

Vi ger en beskrivning av flera sorter 11s67p som erbjuds av det inhemska företaget Marshal.

flänsförsedd

Att det visas i diagrammet i början av artikeln. Karaktäristiska egenskaper - ett delat hus anslutet med studs och en tätning mellan huselementen, tillverkad med paronitpackningar.

Den främsta fördelen med flänsanslutning är snabb installation och demontering, vilket kan utföras under förhållanden med utrymmebrist.

Användbar: Bultflänsventilen har samma installationslängd som ventilen i motsvarande storlek. Med den här funktionen kan du byta ut en felaktig grindventil med en ventil utan att använda svetsning för rör.

koppling

Gängad koppling, som redan nämnts, är typisk för produkter av liten storlek - upp till DN 50 inklusive. Ventilerna är markerade som 11s67p1TSR. Bokstäverna i slutet är förkortningar från allsvetsade och gängade.

Kapten Bevis föreslår: det svetsade skrovet inte demonteras. En felfunktion (annan än tätningsläckning) betyder att den måste bytas ut.

Kopplingsanslutning för en konsument betyder ett par mer obehagliga stunder.

1. För vändbar installation med möjlighet till demontering måste ventilen vara utrustad med en gantry, vilket gör det omöjligt att installera på korta raka sektioner av rörledningar.
2. Kallvattens stålrörgängor under flera års drift håller fast vid varandra. För att demontera måste trådarna värma upp till röd värme. Det är lätt att gissa att när ett litet fall upphettas till 600-800C skickas alla polymertätningar till en bättre värld.

svets

Ventilen är svetsad till rörledningssektionen. Långa munstycken för svetsning tillåter inte tätningen att brinna under svetsprocessen. Demontering utförs genom gassvetsning eller en konventionell kvarn; Ventilkroppen kan vara antingen hopfällbar eller allsvetsad.

wafer

Dessa produkter skiljer sig från konventionell fläns kortare kropp, och är avsedda för installation i nya rörledningar av byggnader under uppförande. De är märkta som 11s67PSUF och utförs endast med hopfällbara höljen, vilket gör det möjligt att byta tätningar och till och med låsbollen.

felfunktioner

Listan över fel som kan fastställas för hand i fältet är liten.

För rättvisans skull noterar vi att kulventilerna misslyckas extremt sällan.

• Vid läckage genom stången reduceras tillverkarens anvisning för att dra åt hylsan eller byta tätningsringen. För att byta ut ventilen behöver inte demonteras - bara tillräckligt för att stänga det och vrida hylsan med handtaget borttaget.
• Om ventilen släpper igenom vattnet, är det ofta tillräckligt att dra åt tapparna som förbinder kroppen. Om stödet inte hjälpte öppnas kroppen för att byta tätningsringar.
