Kran 11b18bk: enhet, applikation, problem

I det här materialet måste vi studera trevägskopplingsventilen för tryckmätaren 11Á18БК. Vi kommer att ta reda på hur det här avstängningselementet är ordnat, vad det är gjord av och för vilket ändamål det används. Dessutom kommer vi att undersöka ventilens typiska problem.

anordning

Vår hjälte är en korkspänningsventil. Växling av lägen utförs av ett roterande koniskt stopp med en genomslag i den. Körtel eller tätning helt frånvarande; Tätning tillhandahålls endast genom slipning i arbetsytorna på pluggen och ventilkroppen.

Observera: Pluggens ände passerar väskan genom och är gängad. Muttern med en bricka skruvad på den gör att du kan justera graden av att korka fast i kroppen. ökning av fastspänning används för att eliminera läckage.

Porten 11B18BK utfärdas i flera utföringsalternativ.

Två trådar

I den enklaste versionen är det en vanlig genomgående kopplingsventil med två inre gängor.

Det finns bara tre alternativ för storleken på rörtråd:

1. 1/2 tums (DU15) rörgängor på båda sidor.
2. Metrisk tråd M20x1.5 på båda sidor.
3. Kombinationen av rör och metriska trådar.

Två trådar, handtag

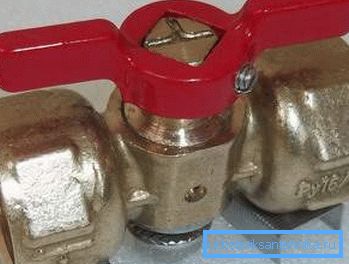

Skillnaden i denna prestation från den föregående är endast i det faktum att korken levereras med ett bekvämt handtag. Utan det måste ventilen öppnas med ett horn eller (oftare) med en gasnyckel, vilket ofta leder till en nedbrytning av ansikten på stången.

Två trådar, fläns

I versionen med en rörfläns visas en fullfjädrad 3-vägs kran framför oss, vilket gör att vi kan förverkliga följande konfigurationer:

• Den gängade inloppet är stängd.
• Inloppet är anslutet till den andra tråden.
• Inloppet är anslutet till flänsen.
• Inloppet är anslutet till tråden och flänsen.

Nyfiken: Denna prestanda finns under eget namn - 11B38BK.

Två trådar, fläns, knopp

Konfigurationen talar för sig själv: produkten med ett par trådar och en fläns är utrustad med ett handtag.

egenskaper hos

Här är ventilens huvudegenskaper:

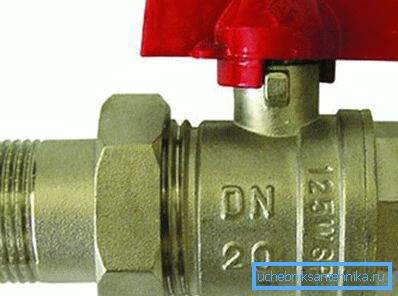

Användbar: storlek och arbetstryck finns vanligtvis i märkning av ventiler. Exempelvis betyder inskriptionen DU15 RU16 att vi har en produkt med en villkorlig passage (ungefär motsvarande rörets innerdiameter) 15 mm och ett arbetstryck på 16 atmosfärer.

ansökan

Den mest rimliga användningen av en kopplingspluggventil utan fläns är som en avlastningsventil på en uppvärmningsrör eller en kontrollventil i en rutt, vattenmätare eller hissenhet. Installation som en avstängningsventil, överlappande stigare eller liner, praktiseras också; Denna praxis är emellertid bristfällig. Anledningen till att vi kommer att förklara senare.

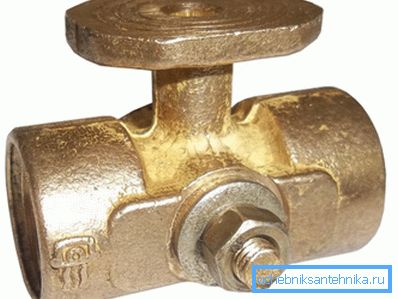

Tre-pass-versionen av ventilen med fläns används för det enda ändamålet - under tryckmätaren DU15 eller M20. Flänsen används för att ansluta manometern: någon enhet kräver periodisk kalibrering.

problem

De strömmar direkt från ventilenheten.

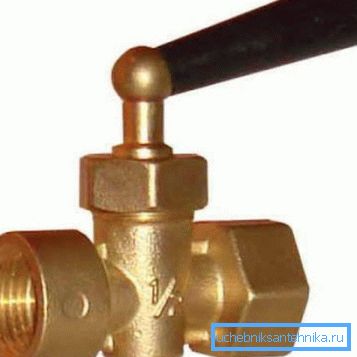

• För att ändra korkens ställning krävs det ganska mycket arbete. Ja, mässing är en metall med en relativt låg friktionskoefficient, inte utsatt för stickning eller oxidation. Dessutom levereras ventiler av tillverkare med smörjning applicerad. Tror dock att författarens erfarenhet, ett försök att stänga eller öppna en ventil som inte har använts under lång tid, ofta slutar i en trasig stam. Spänningsventiler mot packboxen kännetecknas av en maximal kraft för att klämma fast kontakten mot kroppen och följaktligen maximalt motstånd mot dess rotation. En kraftig lossning av spännmuttern leder till läckor, och ofta kokar vatten från under korken.

• En repa på kroppen eller korken, ett slag av slagge mellan dem eller ett sandkorn får ventilen att börja förgifta. Han skickar antingen arbetsmediet genom sig själv i rörledningen i stängt tillstånd, eller som oftast ger flödet mellan pluggen och huset. När du försöker dra åt muttern på korkens svans, pressas tillräckligt hårt skräp till relativt mjukt mässing, vilket gör att markytorna är defekta och ökar motståndet mot öppningen. Ofta slutar ett försök att dra åt muttern helt med en helt sliten axel.

Det är det sistnämnda problemet, varför författaren starkt rekommenderar att man endast använder dragspänningsventilen som en avlastningsventil.

Instruktioner för rengöring av ventilen från slagg eller sand är enkla och uppenbara: skruva loss muttern på skaftet och ta bort kontakten. Ett problem: För det här måste du först helt och hållet återställa rörledningen på båda sidor av kranen. Om det stängs av värmaren, måste du återställa både stigaren och flaskan (det är faktiskt hela kretsen).

slutsatser:

• Valve 11B18BK utför perfekt sina funktioner som en kontroll. Dess version utan fläns kan användas som avfallsbrytare.

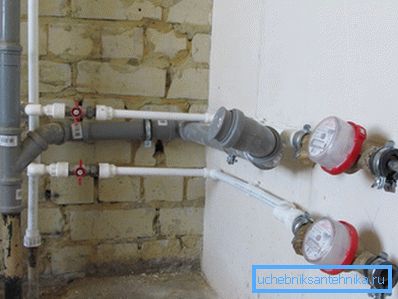

• När du installerar ventilerna själv genom ventilerna är det bättre att inte leta efter några extra äventyr och använda väl beprövade kulventiler.

slutsats

Vi hoppas att våra rekommendationer kommer att hjälpa läsaren att undvika fel i processen att välja utrustning för egna projekt. Videon i den här artikeln kommer som vanligt att erbjuda ytterligare tematisk information. Lycka till!
