Kopplingskolventil 11b27p1: anordning, egenskaper,

Vad är en mässingskoppling 11b27p1? Hur fungerar det? Hur ser moderna kulventiler ut mot konkurrerande lösningar? Var kan de tillämpas? Låt oss räkna ut det.

Hur fungerar det

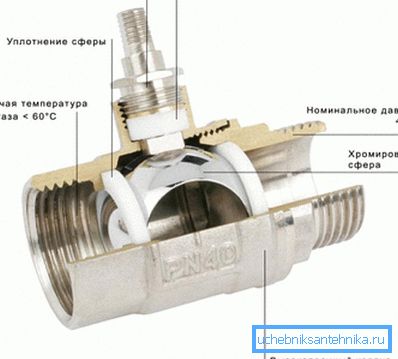

Kopplingskranar av mässingskula typ 11b27p ordnade ganska traditionellt för denna typ av ventiler.

• Ventilens huvudelement är en mässingskula med ett genomgående hål. Beroende på sin position öppnas eller stängs flödeshastigheten för arbetsmediet genom huset.

Användbar: Liksom alla andra typer av ventiler är kulventilerna inte avsedda för gasning (längdjustering). De har bara två arbetspositioner - öppna och stängda. När ventilen arbetar i det halvöppna läget fylls höljet mellan tätningsringarna gradvis med slagg.

• De beryktade lågfriktionsmaterialets tätningsringar sätter in bollen på båda sidor, vilket garanterar täthet i stängt läge.
• Stammen passerar genom hålet i kroppen och förseglas med en körteliknande tätning - en polymerring som pressas uppifrån av en bricka.
• Brickan är fastsatt på stången med handtag (spak eller fjäril) och en mutter.

egenskaper hos

De tekniska egenskaperna hos kopplingsventilen 11b27p1 är också ganska standard.

Det är nog värt att lägga till några kommentarer till de torra siffrorna:

• Materialet i kroppen och bollen är uteslutande resistent mot elektrokemiska processer.. Mässing utgör inte ett galvaniskt par med någon av de använda metallerna.
• Fluoroplastisk värmebeständighet gör det möjligt att arbeta inte bara i byggnadens interna ingenjörssystem där byggnadens maximala temperatur är begränsad till 95 - 105 C, men även i värmeström och hissnoder med en flödetemperatur på upp till +150 C. I själva verket används en bollkoppling 11b27p DN15 RU16 ofta som en kontrollventil i hissen.

Ventilens verkliga livslängd under normala driftsförhållanden är ett par gånger högre än den beräknade. Enkelt uttryckt - genom att installera det kommer du knappast att vara tvungen att köpa en ersättare inom överskådlig framtid.

Reglerande handlingar

Vilken GOST på bollkopplingen 11b27p1 gäller för närvarande?

• Materialet i huset, stången och bollen uppfyller GOST 15527-2004 tryckbehandlade koppar-zinklegeringar.
• Hantera material måste överensstämma med GOST 1583-93 Aluminiumgjutningslegeringar.
• Klimatversionen av ventilen utvärderas enligt GOST 15150-69 UHL 4 och täthet - enligt GOST R 54808.
• Slutligen måste produkten som helhet uppfylla kraven i interstate standard GOST 21345-2005 Cylindrical, cone and ball valves antagna av 12 stater i den tidigare Sovjetunionen.

Nuance: Den sista standarden reglerar produktion av ventiler för driftstryck högst 250 atmosfärer. För ultrahöga tryck - dina krav.

Vi nämner några nyckelkrav för GOST 21345-2005.

1. Den effektiva diametern (storleken på det genomgående spåret i kulan) hos en ventil med storleken upp till DN 350 inklusive måste vara minst 95% av diametern hos höljets inlopp.
2. Brister i tråden, som ger den bortom medeldiametern, borde inte ha en total längd på mer än en halv varv. Samtidigt bör defekter inte störa utförandet av den gängade anslutningen av rören.

Klasskamrater kamrater~~POS=HEADCOMP

Tillsammans med bollen finns det i kammaren butiker kork och skruvventil. Låt oss jämföra dem med den produkt vi studerar.

kork

Korkventilen kräver stor ansträngning för att placera korken: mässings- eller gjutjärnsytorna på de kontaktande delarna har ett ganska stort område. I fallet med en kulventil har ingen glidande motstånd för att trycka på spaken glidande en nickelpläterad boll med en ideal yta över sätet hos en polymer med en extremt låg friktionskoefficient.

Kylventilens packning börjar börja flöda vid första korkens vridning. Körteln produceras oundvikligen även när det är tomgång: vilken mekaniker som helst kommer att bekräfta att för att inte ha några läckor måste det packas en gång vartannat år. Polymer kulventilförseglingar kräver inte principiellt underhåll.

skruv

Komprimeringsfrågor är relevanta här. Användningen av gummitätningsringar löser inte helt dem: gummi slipper slutligen sin elasticitet och läckage.

Dessutom ger enheten skruvventilen ägaren med ett antal exklusiva problem.

• Kretsens komplexa form ökar det hydrauliska motståndet och bidrar till ackumulering av slagge under ventilen.
• Ventilen bör ställas in med en pil i riktning mot vattenflödet. Omvänd ström kan riva ventilen.

• Gummipackningen på ventilen har en begränsad livslängd (sällan mer än 3 till 5 år). En fullmetallventil blockerar inte vattnet om det finns minst en sandkorn mellan den och sadeln.

Inget av de problem som anges för bollkonstruktionen är relevant.

Slutsatsen är lite förutsägbar: konkurrenter har ingen chans. Om du ska installera VVS eller värme med egna händer, är det uppenbart att du väljer kulventiler.

ansökan

Vilka storlekar av kranar krävs vid installation av VVS-kommunikation i ett hus eller lägenhet? Var ska de tillämpas exakt? Låt oss ge några exempel.

Den sfäriska kopplingskranen 11b27p1 med en diameter av 15 mm används:

• På ingångarna av kallt och varmt vatten i lägenheten.

• Som en kontrollventil för temperatur- och tryckmätningar.
• På insatser i VVS-anläggningen av enskilda VVS-armaturer (toalettcistern, handfat, diskbänk, etc.).

En kulventil 11b27p1 med en diameter av 20 mm används för att avskära enskilda värmeanordningar från värmekretsen. Han kan sättas på trucken framför radiatorn.

Kapten Obvious påminner: Om både bygeln och batteriladdningarna är stängd samtidigt kommer cirkulationen i stigaren att sluta helt. Snart kommer grannarna till dig, ledd av en mekaniker, och de kommer att börja uttala onda, offensiva ord.

Den sfäriska kopplingsventilen 11b27p1 med en diameter av 25 mm är monterad på stigarna i vattenförsörjningen och uppvärmningen, på hopsamlingsdumparna och på pannans inloppsrör.

Kulventil 11b27p1 diameter på 32 mm kan användas vid stigningar i höghus och vid hällning av uppvärmning för att skära av vissa sektioner av kretsen.

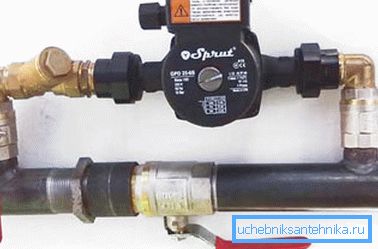

Kulventil 11b27p1 diameter på 40 mm används i gravitationssystemet (när pumpen sätts in, bryter den bypassen). Den kan tillsammans med ventiler med större diameter placeras i vattenmätare och i varmvattenuttag i hissar.

slutsats

Vi hoppas att vår bekantskap med representanten för hushållsapparaterna var ganska informativ. Läsaren kommer att kunna studera ytterligare ämnesmaterial genom att titta på videon i den här artikeln. Lycka till!
