Kabelbrunn: funktioner av enheten och installationstekniken

För att få tillgång till ledare, telefonnät och andra vägar för inspektion och reparation installeras en betong- eller plastkabelbrunn. Och om tidigare tunga moduler av armerad betong användes för tillverkning av sådana strukturer, ersätts de idag av lätta fall av teknopolymerer.

Nedan beskriver vi designfunktionerna för dessa produkter, beskriver deras huvudsakliga fördelar och installationsteknik.

Egenskaper hos enheten

utformning

Som vi nämnde ovan används telefonbrunnarna på kabelkanaler och andra ledare vid kommunikation.

De utför två huvudfunktioner:

• För det första ger installationen av en sådan anordning åtkomst till de ledda ledarna utan utgrävning. För att kontrollera kablarnas tillstånd, ta reda på närvaron av vind eller reparation, det är inte nödvändigt att gräva en gräv. Det är nog att öppna luckan och gå ner till brunnskammaren.
• För det andra har moderna kabelanslutningsbrunnar en ganska rymlig inre kammare i vilken passiv utrustning kan placeras.

Baserat på detta utförs användningen av sådana produkter när man lägger nästan något kommunikationsnät.

Hittills finns det många modifieringar av sådana brunnar.

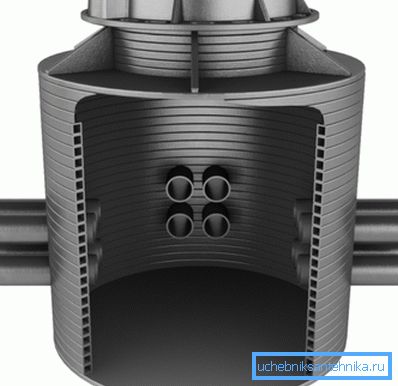

Den allmänna utformningen av sin design är dock oförändrad:

• Basen av kroppen är en stor volym, tillverkad av betong eller plast (PVC, polystyren, polyeten etc.). Plastmodeller är som regel tillgängliga med förstyvningsdelar, vilket ger ett lager av mekanisk hållfasthet.
• Nyckeln är monterad på ytan. Ett manhål innehåller vanligen en bas och ett brunnskydd som antingen lutar sig tillbaka eller skruvar.

Var uppmärksam! Vissa brunnar för kabelkanaler är utrustade med två luckor: extern och intern. Samtidigt installeras ett låsningssystem med hemlighet på innerluckan, som endast kan öppnas med en specialnyckel.

• Väskan med luckans brunn ansluter en mun. Nackans utformning kan också vara annorlunda, men i vilket fall som helst gör den den tillräckligt rymlig så att du kan gå ner till ledningarna.
• Ett antal modeller är tillgängliga utan hals alls. I detta fall är luckan monterad omedelbart på skrovet.

Huvudsakliga sorter

När det gäller typologi, idag producerar industrin många modifieringar av produkter av denna typ.

Nedan ger vi bara de mest efterfrågade:

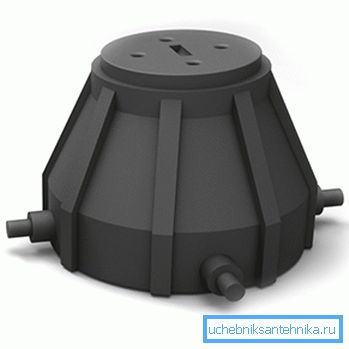

• ККТ-1 och ККТ-2 - används som universella betraktningsbrunnar. Används för konstruktion av standardkommunikation med lågpar i privata sektorer (KKT-1) och för passiv utrustning (KKT-2).

• KOD - används för att lägga fiberoptiska nätverk. Brunnskammaren är konstruerad för att installera optiska kopplingar, liksom att lagra ett lager av optisk fiber.
• KKTM är en brunn för låga telefonnät. Den kan tillverkas både med en cylindrisk kropp (KKTM-1) och med förlängd nedåt för att rymma olika enheter (KKTM-2).
• KKS - en serie betongbrunnar för kabelkommunikation. Alla produkter kännetecknas av hög styrka och säkerhetsmarginal. Kan användas både i bostadsområden och hos industriföretag.

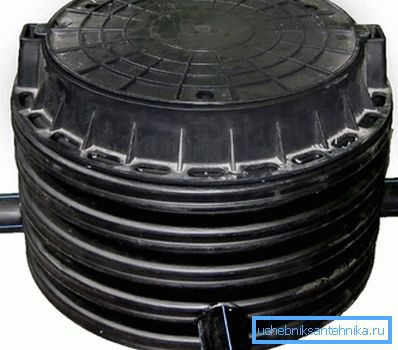

Dessutom är en särskild plats i denna lista upptaget av kabelbrunnar för kraftkablar. Deras konstruktion ger maximal elektrisk säkerhet genom användning av moderna isoleringsmaterial.

Fördelarna med plast över betong

Trots hela sortimentet ersätter plastprodukter idag gradvis betongbrunnar i många områden.

Det finns flera anledningar till detta:

• För det första har de en lägre specifik vikt med jämförbara mekaniska egenskaper.
• För det andra kännetecknas deras design av hög täthet.
• Materialen som används är kemiskt inerta (de försämras inte under påverkan av jordlösningen), hållbarhet och miljövänlighet.

Var uppmärksam! Låg porositet ger resistens mot negativa temperaturer i cirka 50 år. Samtidigt beror denna period inte på antalet frysningscykler, vilket är mycket viktigt för centrala Ryssland med ett instabilt klimat.

• Materialets plasticitet möjliggör produktion av brunnar av nästan vilken storlek som helst, och säkerställer också genomförandet av olika tekniska lösningar (kopplingsfästen, tekniska hål, etc.).
• Priset på plastbrunnar är också ganska överkomligt.

Monteringsteknik

För att kabelanslutningen ska kunna vara så lång som möjligt måste den installeras korrekt.

Och om du har vissa färdigheter är det ganska möjligt att göra det själv:

• I det första steget gräver vi en grävning, vars dimensioner motsvarar brunnens dimensioner.
• På nivån på grunden kommer vi att somna i ett lager av sand, komprimera den med manuell eller elektrisk tampers. I slutändan ska skikttjockleken vara minst 15 cm.

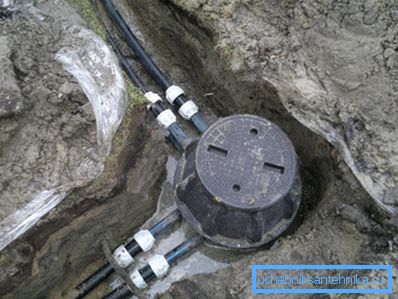

Var uppmärksam! På platser med hög jordfuktighet eller nära grundvattenintag rekommenderar instruktionen att man installerar en betongbas upp till 150 mm tjock under produkten.

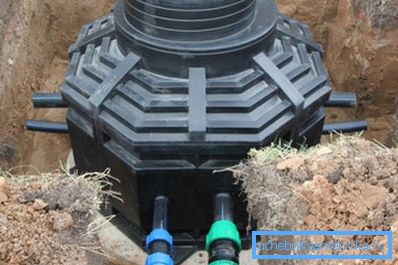

• Vi satte brunnen på den beredda basen.
• För att förhindra "uppstigning" när man vattnar jorden, häll betong "ankare". För gjutning använd betongklass B15 eller högre.
• Om det finns en så kallad lastkammare i strukturen fyller vi den med betong och det.
• Efter den sista inriktningen börjar vi fylla gapet mellan väggarna i gropen och brunnen. Falla i sanden sand och jordblandning i lager av 20 cm, med obligatorisk komprimering.
• Om halsen befinner sig i transportbelastningsområdet fyller du betongblindområdet. För att göra detta installerar vi ett formarbete runt kronans omkrets, i vilket vi häller betong.
• I stället för ett blindområde kan du använda en vägplatta med ett hål av lämplig diameter.

slutsats

Använd betong och plastkabelbrunnar är åtminstone för att spara ström när du lägger på kommunikation. Efter att ha valt strukturen korrekt och installerat den enligt ovanstående rekommendationer, kommer vi att kunna åstadkomma åtkomst till kablarna och å andra sidan att på ett tillförlitligt sätt skydda dem mot yttre påverkan. Videon i den här artikeln innehåller mer detaljerad information om design och funktioner för drift av liknande produkter.
