Justering av vattentryckbrytaren för pumpen

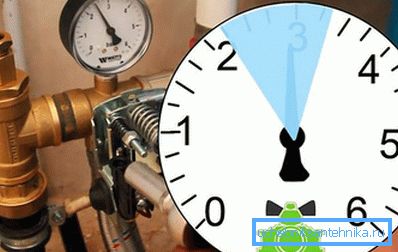

Tryckbrytaren är ett nyckelelement i pumpens eller pumpstationens automation, den ger en signal för att slå på och stänga av pumpen. Beroende på tillverkare och modell kan fabriksinställningarna skilja sig från, men i regel ställs det lägre tröskelvärdet för pumpen på ett tryck på 1,4-1,8 bar och tröskeln för avstängning är 2,5-3 bar. Men ibland är dessa inställningsgränser inte tillräckliga för normal drift av VVS-enheter, därför är det nödvändigt att justera vattentrycksbrytaren för pumpen, att välja enskilda parametrar för dess på och av.

Design och driftsprincip

Innan du börjar konfigurera reläet måste du förstå designen och principen för dess arbete. Reläets konstruktion är ganska enkel och består av kontakter, fjäderbelastad platta, som påverkas av vattentrycket.

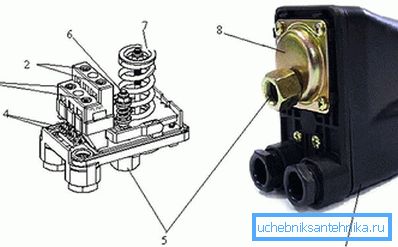

1. Housing.
2. Kontaktgrupp för pumpanslutning.
3. Anslutningar för nätanslutning.
4. Jordningsterminaler.
5. Mutter för anslutning av reläet till vattenförsörjningen.
6. Fjäderdifferentialtrycksjustering.
7. Fjäderjustering minsta tryck.
8. Platsen där kolven och membranet.

På en metallbas är fixerad i ena änden av en metallplattform, som kan stiga och falla under kolvens verkan. Kolven drivs av vattentryck. Plattformen har två fjädrar (6,7), en stor fjäder (7) motverkar kolvens kraft (vatten) och balanserar den därmed. Den lilla fjädern (7) träder inte i kraft omedelbart, men efter att plattformen stiger till en viss höjd, och så fort plattformen berör den mindre fjädern, motverkas kolven av båda fjädrarna och kolvkraftens motstånd ökar, från det ögonblicket måste plattformen stiga ganska. kontakterna är öppna och pumpen är avstängd. För öppning och stängning möter kontakterna ett litet gångjärn med en fjäder. Så fort plattformen stiger ovanför detta gångjärn, slår kontakterna ner och den elektriska kretsen öppnar, så snart kraften i kolven (vatten) försvagas, plattformen går ner och kontakterna stänger.

En stor fjäder är ansvarig för att pumpen slås på, det vill säga för den nedre gränsen, och med hjälp av en liten fjäder, när pumpen är avstängd styrs eller snarare är skillnaden mellan tändning och avstängning inställd.

justering

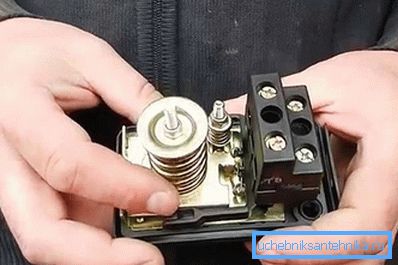

Baserat på reläets princip är dess inställning att ändra styvheten mellan plattformen, vilken påverkas av vattentryck och kontakter. Justeringen utförs genom att fjäderns styvhet, som antingen komprimeras eller försvagas, ändras genom att justera muttrarna. Innan du börjar justera är det nödvändigt att fixera indikatorerna för tryckmätaren när du slår på och stänger av pumpen. Koppla sedan loss reläet från nätverket och ta bort huskåpan. Använd en skiftnyckel, skruva loss eller vrida muttrarna, justera nödvändiga parametrar:

• Om det bara är nödvändigt att ändra nedre omkopplingsgränsen (ökning eller minskning), är det nödvändigt att trycka på eller lossa muttern på fjädern (7).
• För att öka eller minska övre gränsen för pumpavstängningen, är det nödvändigt att fästa eller skruva loss muttern på fjädern (6) vid åtdragning - vi höjer pumpens avgränsningsgräns, och vid avskruvning tvärtom sänker den, vilket ökar skillnaden mellan på och av.
• Om du behöver ändra två parametrar samtidigt, ändras den nedre gränsen först med en fjäder (7), och sedan ställer vi in ​​skillnaden med en fjäder (6).

Alla ändringar måste övervakas med en tryckmätare. Det är värt att överväga att genom att ändra tryckskillnaden sänker eller ökar pumpens varaktighet, vilket kommer att framgå av tryckförändringen i vattenförsörjningsnätet. Om tryckskillnaden är liten kommer trycket i nätverket att vara "jämnt" utan synliga skillnader, men antalet pumpstart kommer att öka vilket kan påverka dess livslängd.

Funktioner med justering

Vid justering måste du komma ihåg att övertrycket inte bör vara högre än det maximala trycket som en pump kan skapa (du kan se den i pumpens värdesdata). Det övre trycket bör inte överstiga mer än 80% av det maximala tillåtna trycket för en viss modell, och dessa parametrar anges i instruktionerna för reläet. Även innan du ställer in måste du kontrollera lufttrycket i hydrautankens päron - det ska vara mindre än 0,2 bar lägre tröskel på pumpen. Ett annat justeringskrav är skillnaden mellan på och av trycket, det borde ligga i intervallet 1-1,5 bar. Om du ändrar parametrarna kan du inte dra åt muttrarna tills det stannar, vilket kan leda till att reläet stannar helt och hållet.

video

Denna video visar hur du ställer in tryckbrytaren för en pump:
