Intern vattenförsörjning och avlopp av byggnader:

11-10-2018
Vattenförsörjning

Intern vattenförsörjning och avlopp av byggnader är, utan överdrift, dess huvudsakliga "artärer". Därför är specialisterna noggranna uppmärksamma på utvecklingen av dessa noder: Vid fel kommer komfortnivån att minska avsevärt och arbetet med att korrigera bristerna kräver seriös renovering och betydande finansiella investeringar.

Nedan kommer vi att berätta vilka regleringsdokument som reglerar utformningen av vattenförsörjning och avloppssystem, vad du bör uppmärksamma när du planerar och vilka nyanser bör beaktas vid oberoende installation av rörledningar.

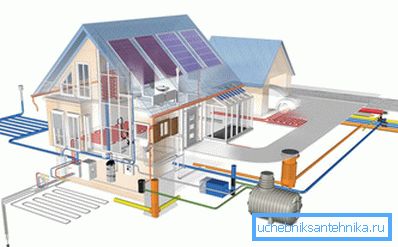

För att ge huset vatten, är det nödvändigt att utföra en stor mängd designarbete.

Allmänna designproblem

Regleringsramen

Huvudstandarden som reglerar problemen med att ordna sådan kommunikation är byggkoden för internt vattenförsörjning och avlopp av byggnader (2.04.01-85) samt den uppdaterade versionen SP 30.13330.2012, som träder i kraft i slutet av 2013.

Vidare ska följande dokument beaktas vid utformning av vatten- och avloppssystem:

  • SP 31.13330.2012, definierar processen för att utforma utomhusvattensystem.
  • SP 61.13330.2012 reglerar värme och vattentätning av olika rörledningar.
  • SP 73.13330.2012, som beskriver hygienkraven för bostadshus och byggnader mm

En separat grupp består av sanitära normer och regler:

  • SanPiN 2.1.4.1074-01 - Krav på kvaliteten på det vatten som levereras via centraliserade dricksvattenförsörjningssystem.
  • SanPiN 2.1.2.2645-10 - egenskaper hos levnadsvillkor i privata och bostadshus.
  • SanPiN 2.1.4.2496-09 - Säkerhet för hetvattensystem.

Vid framställning av dokumentationen är det obligatoriskt att använda sådana dokument som GOST för arbetsritningarna för det inre vattenförsörjnings- och avloppssystemet (21.601-79) samt andra relevanta vid tidpunkten för utkastet till förordningsförslag.

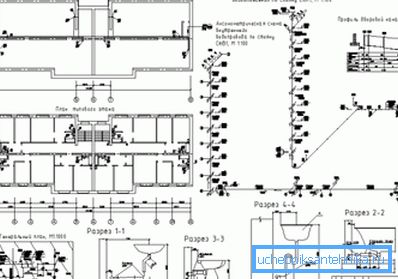

Fragment av projektdokumentation

Systemegenskaper

Enligt SNiP för inhemsk vattenförsörjning måste både avloppssystemet och vattenförsörjningssystemet uppfylla ett antal krav.

Nedan listar vi de som är viktigast när vi utformar och arrangerar dessa kommunikationer:

  • Om möjligt borde vattentillförseln och dräneringssystemet i flera byggnader vara sammankopplade.. Detta tillvägagångssätt möjliggör en effektivare användning av tillgängliga resurser, vilket i sin tur kommer att bidra till att minska kostnaderna för driftanläggningar.

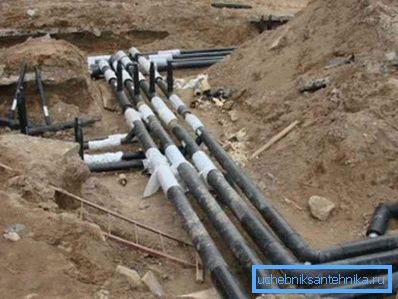

Anslutning till huvudvattentillförseln

Var uppmärksam! SNiP möjliggör integration av byggnät, oavsett deras avdelningar.

  • Vatten som kommer in i VVS-byggnaden måste uppfylla hygienkraven.. Därför är det i vissa fall nödvändigt att genomföra en uppsättning åtgärder för vattenbehandling (rengöring, förtydligande etc.).
  • Vatten som används för tekniska ändamål utbildas också.. Dessutom bestäms graden av dess rening av egenskaperna hos den tekniska processen för vilken den används.
  • Rörledningar ska användas för att transportera vatten från ett material som inte försämrar vätskans kvalitet även vid långvarig kontakt..

Vid utformning av VVS-system bör konsumtionen beaktas. För olika typer av byggnader är dessa volymer olika, och de vanligaste siffrorna visas i tabellen nedan:

Egenskaper för förbättringsnivån för byggnader Genomsnittlig daglig konsumtion per invånare, liter
Byggnader med internt VVS och avloppsvatten, men utan bad. 120-160
Byggnader med internt VVS, avloppsvatten, bad och lokala vattenvärmare. 150-225
Faciliteter med central vattenförsörjning, inklusive varmt vatten. 220-300

Var uppmärksam! Dessa siffror bör användas för att utforma kommunikation som du planerar att göra egna händer. Med centraliserad konstruktion tillåts det i vissa fall att öka dessa standarder, med motiveringar och samordning med lokala myndigheter.

Förutom vattenvolymen rekommenderar SNIP också att man tar hänsyn till mängden fri tryck.

Minsta värdet för denna parameter ska vara:

  • Vid ingången till byggnaden med en våningshus - 10 m.
  • För varje nästa våning behöver du lägga till 4 m.
  • Under perioden med minsta vattenförbrukning kan trycket sänkas till 3 m på varje våning ovanför den första.

Var uppmärksam! Värdet på det totala fria huvudet får inte överstiga 60 m.

Intern vattenförsörjning

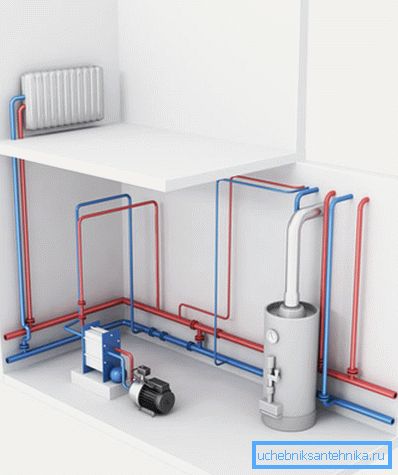

Konturer av varmt och kallt vatten

Utöver dessa krav reglerar regleringsdokumentet även reglerna för arrangemang av alla kommunikationskretsar. Nedan beskriver vi huvudpunkterna i konstruktionen och börjar med varmt och kallt vattenförsörjningssystem.

Vattentillförseln kan vara både centraliserad och lokal. Valet av typ av system bör utföras med hänsyn till områdets egenskaper och den ekonomiska effektiviteten hos huvudvattenförsörjningen.

Således för ett betydande antal privata hushåll kan priset på en komplett uppsättning pumputrustning, liksom kostnaden för brunnskonstruktion, vara mycket lägre än att lägga en gren av en vattenbärande huvud.

Beroende på syftet med byggnaden kan det förses med följande vattenförsörjningssystem:

  • Dricka och dricka.
  • Production.
  • Brandbekämpning
  • Varmvattenanläggning.

Var uppmärksam! I vissa fall kombineras brandvattenförsörjningen med antingen produktion eller hushållsdrickning.

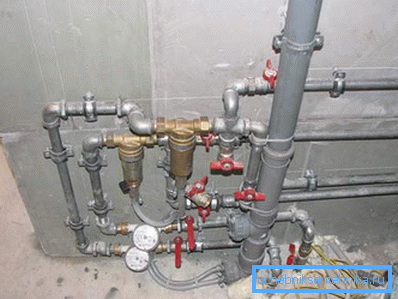

Bildavsnitt av rörlayouten

Huvudkomponenterna i systemet är:

  • Kommer in i byggnaden.
  • Mätningsenheten för vätskeintag (ibland är det uppdelat i två noder, för varmt och kallt vatten).
  • Distribuera nätverk.
  • Risker för vattenförsörjning till de övre våningarna.
  • Tilluftsledningar.
  • Avstängnings- och reglerventiler (kranar, ventiler).
  • Även i vissa fall kan konstruktionen innefatta installation av tankar. Ett typiskt exempel på en sådan konstruktion är en membranbehållare, som fylls av en brunns- eller brunnpumps drift och upprätthåller ett stabilt tryck i systemet.

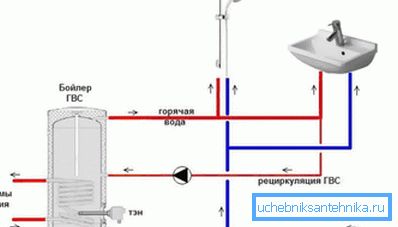

Återcirkulationskrets på heta rör

Separata krav ställs till varmvattenförsörjningssystemet:

  • För att behålla temperaturen tills vattenintaget inträffar, rekommenderar instruktionen att utrusta cirkulationssystemet.
  • Installation av vattenintag på varmvattenrör är inte tillåtet.
  • Vid placering av rörledningar bör de alltid skyddas mot värmeförlust genom att utrusta högkvalitativ isolering av de mest problematiska områdena.

Hushållsavlopp

Liksom VVS, måste ett system för bortskaffande av flytande avfall utformas enligt vissa standarder.

Hittills skiljer experter från dessa typer av avlopp:

  • Sanitär och hushåll - den vanligaste typen. Den används för att avlägsna avlopp från sänkor, badkar, toalettskålar, duschkabiner, bidé etc.
  • Produktion - konstruerad för att fungera med stora volymer industriavfall.
  • Kombinerade - är resultatet av att de två föregående arten kombineras.
  • Internt dränering - brukar användas för att avlägsna smältvatten från tak och andra arkitektoniska element.

Vid planering av avloppssystem är det nödvändigt att beräkna sin kapacitet (vanligtvis är det förenligt med vattenförbrukningen). I det här fallet är det värt att ta hänsyn till reglerna i din region om utsläpp av avloppsvatten.

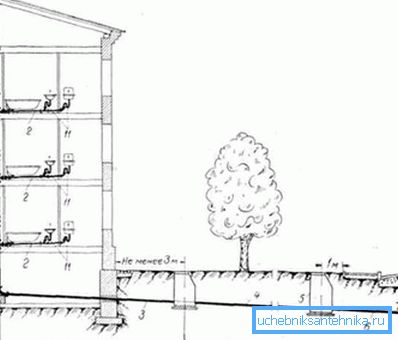

Organisation av vattenavfall

För hushållsavloppsnätet kommer följande regler att vara relevanta:

  • Vattenavfall utförs genom gravitation genom slutna rörledningar. Transport av vätskor i öppna brickor är endast tillåtet om de inte har en obehaglig lukt och inte innehåller flyktiga ämnen.
  • Det är önskvärt att lägga dräneringsledningar i en rak linje med en konstant sluttning. Fäst kablarna på stigaren genom att använda en snedspolningstopp eller kors.
  • Livslängden för rörledningar som används för avloppsrening bör vara 25 år eller mer. Idag är det nödvändigt att föredra produkter från tekniska polymerer (PVC, polypropylen, polyeten).

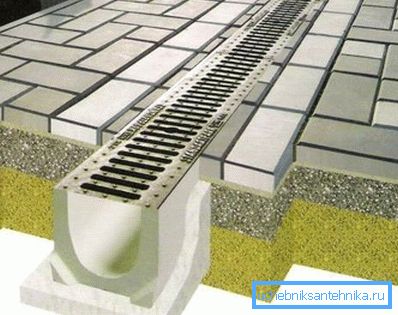

Öppna brickkonstruktion

Tekniska rekommendationer

Vattenledning

Som du kan se, efter att ha analyserat föregående avsnitt, finns det ganska många krav för att ordna inbyggnadskommunikation. Dessutom måste varje nod också planeras och byggas enligt vissa standarder.

Därför kommer vi i denna del av artikeln att ge specifika rekommendationer som du kan använda vid vatten- och avloppssystem:

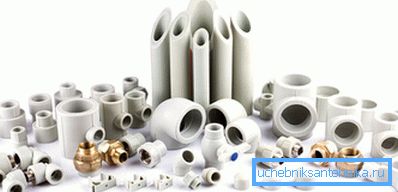

Rör och rördelar
  • För de flesta bostadshus och industrilokaler läggs en enda rörledningsparti i projektet. Två eller flera ingångar ska endast ges för bostadshus avsedda för 400 eller fler lägenheter, bad och ett antal industribyggnader.
  • Alla rörledningar är monterade från delar vars minsta livslängd ska vara 50 år vid en temperatur av 20 0C och 25 år vid en temperatur av 75 0S.

Var uppmärksam! Livslängden beräknas för det tryck som förutsätts av driften hos en viss rörmodell.

  • Justering av vattenförsörjningen till systemet och dess urval utförs med hjälp av avstängningsventiler. Utformningen av dessa delar bör ge en jämn förändring i tryck och tillförlitlig avstängning av vattenflödet i stängt tillstånd.

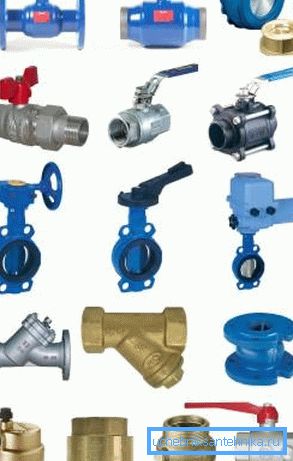

Exempel på ventiler
  • På platser där det finns en separat varm och kall vattenförsörjning är det lämpligt att installera blandare vid inloppspunkten. I vissa fall är användningen av två separata kranar tillåten, men denna design kommer att vara mycket mindre bekväm.

Även i varmvattenförsörjningssystemen är det viktigt att installera kontrollventiler.

Dessa delar är vanligtvis installerade:

  • Före gruppblandare.
  • Innan vattenvärmare.
  • Efter mätning av varmt vatten.

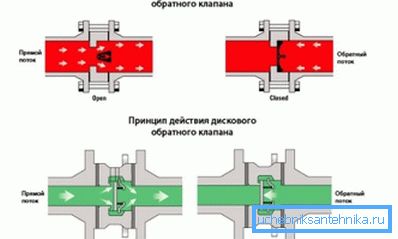

Kontrollera ventiloperationsdiagrammen

Alla ovanstående rekommendationer gäller för system med centraliserad, och för system med autonom vattenförsörjning.

Men där vattenintag utförs från en brunn eller brunn, är det nödvändigt att installera en pumpenhet:

  • Huvudelementet i konstruktionen är en pump som lyfter vatten från djupet.
  • Funktionen hos denna enhet regleras av ett automatiskt system som sätter på eller stänger av pumpen beroende på trycket i rören eller tanken.
  • För att spara energi och utjämna trycket på byggnadens övre våningar installeras vanligen en expansionstank som fungerar som en vattentank.

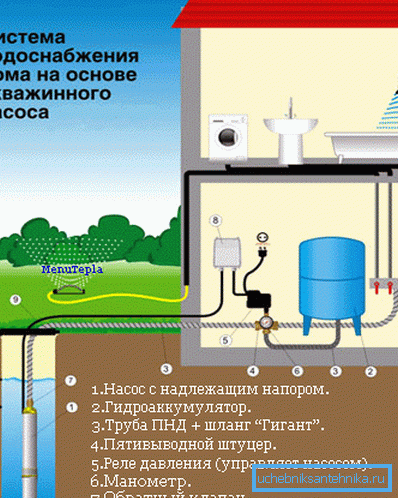

Autonomt vattenförsörjningssystem

I vissa fall (vid instabil drift av den centrala vattentillförseln) kan pumpstationen installeras som backup system.

Avloppssystem

I oskiljaktig kombination med vattenförsörjning måste du utrusta och avlopp.

I regel läggs avloppsrör:

  • I korridorerna, uthusen, verkstäderna, på vindar och källare - öppna.
  • I bostadslokaler bakom falska paneler, baseboards, i speciella kanaler eller med inbäddning i stödstrukturer - är dold.

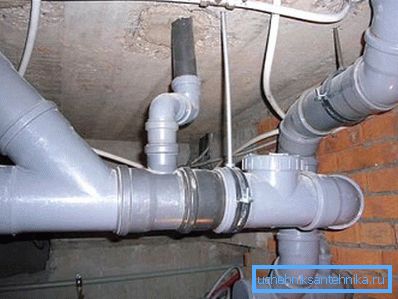

Öppna läggning i källaren

Samtidigt bör installationen följa dessa rekommendationer:

  • När dolda avlopp av polymerrör måste ta hänsyn till delarnas mekaniska motstånd och inte utsätta dem för deformerande och destruktiva belastningar.
  • Vertikala delar av rörledningen (risers) placeras i speciella nischer, exklusive mekaniska påverkningar. Framsidan av nischen bör stängas med en avtagbar panel som ger tillgång till stigaren för inspektion och reparation.
  • Hålen i taket genom vilka rören passerar måste förseglas med cementmortel. För bättre tätning är röret självt inslaget i ett vattentätande material.

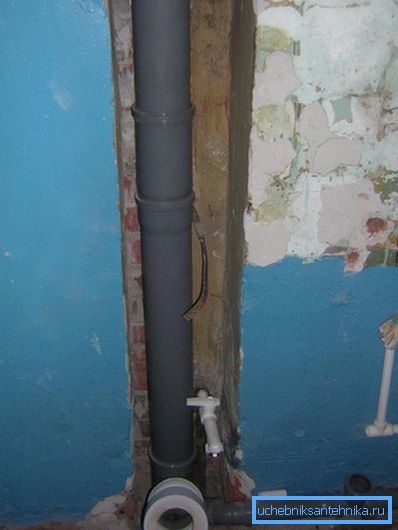

Korrekt installation av stigaren i nischen
  • Den övre delen av stigaren visas på taket i form av en ventilationskanal. Den optimala lyfthöjden på ventilationsröret för oexploaterade plana och stigande tak är ca 20 cm.
  • Vid begravning av rörledningar är det nödvändigt att föreskriva installation av inspektionsluckor. Luckområdet bör inte vara mer än 0,1 m2.
  • Avståndet mellan revisioner beror på vilken typ av struktur som helst. I bostadshus installeras vanligtvis en revision i taget från 15 (rördiameter upp till 50 mm) till 20 (diameter 150 mm eller mer) meter.

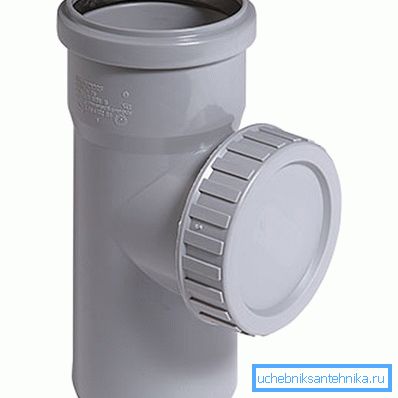

Inspektion av inre avlopp

slutsats

Utöver ovanstående information innehåller SNiP på det inre vattenförsörjnings- och avloppsnätet också information om olika detaljer om konstruktionen och nyanserna för dessa systemers funktion. Därför rekommenderar vi inte bara noggrant att titta på videon i den här artikeln innan vi börjar arbeta, men också noggrant att studera de fullständiga versionerna av alla ovannämnda regleringsdokument.

Endast med efterlevnaden av de krav som anges i dem kan vi säkerställa en stabil drift av de konstruerade kommunikationerna.
