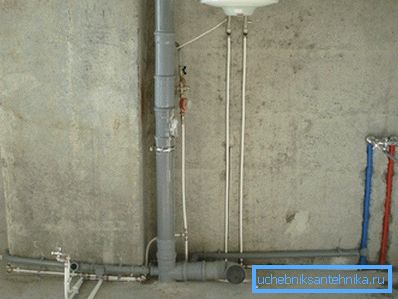

Installation av vattenförsörjning och avloppssystem: från

Vilka material kan utföra installationen av VVS och sanitet i lägenheten eller privathuset? Vad borde vara rörets diameter? Vad är höjden för att lägga avloppet? I artikeln kommer vi att försöka hitta svar på dessa och några andra frågor.

Urval av material

Till att börja med, kom ihåg vilka alternativ den moderna marknaden kan erbjuda.

För vattenförsörjning används:

• Svart och galvaniserat stål.
• Korrugerat rostfritt stål.
• Metallplast.
• koppar.
• polyeten.

För att klargöra: På grund av det låga värmebeständigheten (inte högre än 60-70 grader) används polyeten endast på kallt vatten.

• Tvärbunden polyeten. Korsbindningarna mellan polymerens molekyler förändrar sina fysikaliska egenskaper väsentligt: ​​de kan installeras varmvatten och varmvattenberedningar.
• polypropen.

Valet mellan dem är ganska tvetydigt; Författaren skulle emellertid ha frihet att rekommendera ett korrugerat rostfritt rör för nätverk av centraliserad varmvattenförsörjning och förstärkt polypropen - för ett vattenförsörjningssystem med egen panna eller kolonn.

Varför? Du ser i vissa fall (plötsligt öppen eller sluten ventil, faller i ventilkinnarna, slår av skruvens ventil etc.), det nominella trycket i varmvattensystemet, som är 3,5-6,5 kgf / cm2, kan vara kortlivat öka 2-3 gånger. Det är den hydrauliska chocken som orsakar en stor del av bostadsolyckorna och översvämningarna.

Av ett antal skäl är sannolikheten för en vattenhammare mycket högre i system med centraliserad varmvattenförsörjning; Det är därför de borde vara säkra och använda material med en betydande säkerhetsmarginal.

Referens: för korrugerat rostfritt stål Kofulso förklarade motståndskraft mot hydrauliskt tryck upp till 60 atmosfärer.

I händelse av att endast kallt vatten levereras till huset eller lägenheten är sannolikheten för en vattenhammare försvinnande liten. I så fall kan du spara på VVS: priset på polypropen är minst tre gånger lägre än kostnaden för rostfritt stål av samma pogonazh.

Vad är fel med andra material:

• Stål utan korrosionsbeläggning av rost och byggs uppifrån med insidan av kalk.
• Galvanisering innebär en mycket arbetsintensiv montering på trådar med justering av rörstorlekar.

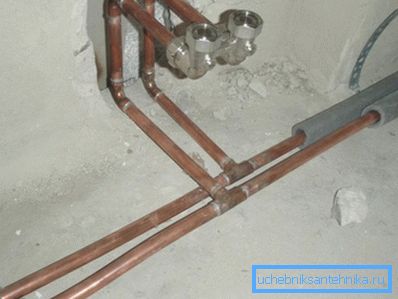

• Koppar är märkbart dyrare än andra lösningar i avsaknad av några stora fördelar jämfört med samma rostfria stål.

• Tvärbunden polyeten är inte särskilt estetisk med öppen läggning och kräver inköp av en mycket dyr (från 10 000 rubel) expanderare.
• Metallplast är signifikant sämre än rostfritt stål, och polypropen - priset.

Vilka typer av ventiler är bättre att köpa? Här är svaret helt klart: vårt val är kulventiler.

När du köper dem bör du vara uppmärksam på flera saker:

1. Rotera hävarmen bör inte kräva mycket ansträngning.
2. Stammen måste vara utrustad med en mutter som gör det möjligt att pressa tätningen.

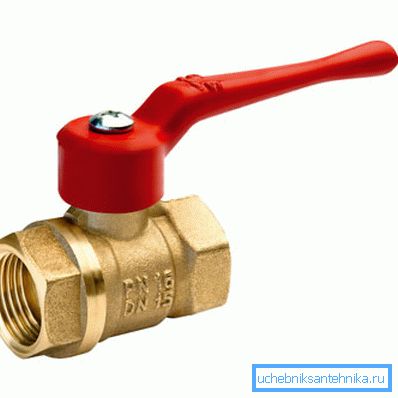

3. Det är bättre att föredra kranar utan krom, med en gul kropp. Detta säkerställer att kroppsmaterialet är mässing, inte silumin, vilket skiljer sig från det i extremt låg mekanisk hållfasthet.

Vad ska man använda som material för avloppsvatten?

För ledning runt huset eller lägenheten - klockformade grå PVC-rör med gummi-o-ringar. De är ganska starka och hållbara till ganska rimliga kostnader.

Men när man byter ut stigaren i en lägenhetsbyggnad, är det bättre att föredra gjutjärn eller så kallade tysta plaströr, inklusive ett lager av material med ökad densitet. De låter inte ljudet av avloppsvattnet störa lugnet på natten.

Beräkning av vattenförsörjning

Vad behöver exakt beräkningar?

1. Planerat flöde genom röret.
2. Dess diameter, som väljs av flödet.

1. Tryckfallet i det. Om i slutet av VVS-armaturen trycket blir mindre än fem meter, är det värt att tänka på att öka vattenförsörjningsdelen.

konsumtion

Utgiftsstandarder för hushållsapparater finns i SNiP 2.04.01-85. Vi delar en del av motsvarande tabell.

Kapten Bevis föreslår: vissa apparater kan användas samtidigt (säga en tvättställ och en handfat). I beräkningarna användes topp total förbrukning.

diameter

För att beräkna den behöver vi två formler - en cirkel och vattenflödet genom en känd sektion med en känd flödeshastighet.

Området i en cirkel beräknas som S =? R ^ 2, var är numret? antas vara 3,1415, och radien r är hälften av rörets inre diameter.

Vattenförbrukningen kan beräknas med formeln Q = VS. I det är Q det önskade värdet, V är vattenflödeshastigheten och S är tvärsnittsarean.

Obs! Beräkningsmöjligheter omvandlas till SI-enheter, meter, kvadratmeter och kubikmeter per sekund för att göra beräkningarna enklare.

1,5 m / s tas som beräknad flödeshastighet, maximalt tillåtet för dricksvattenförsörjning. Överskridande av denna gräns innebär att hydrauliskt ljud uppstår.

Låt oss, som ett exempel på dina egna händer, beräkna storleken på vattenförsörjningen, som kommer att ge vatten till det samtidigt använda badkaret, toalett med cistern och handfat.

1. Den totala förbrukningen enligt tabellen ovan kommer att vara 0.250 + 0.100 + 0.120 = 0.470 l / s. Vi räknar om det i SI: 0,47 l / s = 0,00047 m3 / s.
2. Med en maximal tillåten flödeshastighet på 1,5 m / s beräknas tvärsnittsarean med användning av den andra formeln som 0,00047 / 1,5 = 0,000313 m2.
3. Med den första formeln beräknar vi radien av rörets inre avsnitt. Den är lika med 0,0099 meter, eller 9,9 mm.
4. Diametern kommer att vara lika med 9,9 * 2 = 19,8 mm.

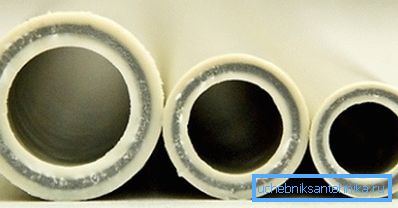

Glöm inte: Plast- och metall-plaströr är märkta med ytterdiameter, som i regel är ett steg större än innerdiametern. För polypropen är önskad storlek i vårt fall 25 mm.

Tryckfall

I detta fall reduceras instruktionen för beräkning av dricksvattenförsörjningen till användningen av formeln H = 1,3iL, i vilken:

• H är den önskade droppen i meter vattenkolonn.
• L är rörets längd.
• Jag är dess hydrauliska lutning.

Vad är en hydraulisk bias och var ska man få sitt värde?

Detta är namnet på det motstånd som rörledningen måste flöda genom den. Det beror på rörmaterialet, dess diameter och flödeshastighet.

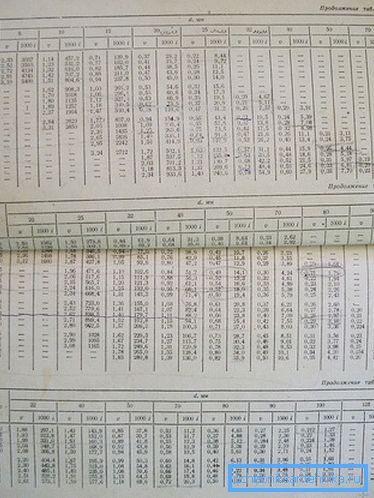

Värden för alla löpande material och storlekar finns i de så kallade Shevelev-tabellerna. De anger värdet på 1000i - hydraulisk lutning för 1000 meter rör. För att få det värde jag har ersatt i vår formel, ska 1000i vara ganska förutsägbart delad med 1000.

Låt oss beräkna tryckfallet i vårt vattenförsörjning med en innerdiameter på 20 mm, med några extra ingångar:

• Rörmaterial - polypropen.
• Dess längd är 12 meter.

För värdet av 1000i måste vi hänvisa till katalogerna. Vi presenterar det relevanta i vårt fall en del av motsvarande tabell:

Vid en flödeshastighet av 1,49 m / s, som ligger närmast det högsta tillåtna värdet, kommer 1000i att vara lika med 221,8, i respektive lika med 221,8 / 1000 = 0,2218.

Vi ersätter detta värde tillsammans med rörlängden i formeln: 0.2218 * 12 * 1.3 = 3.46 meter. Det minsta tillåtna trycket på 5 meter vid slutet av VVS-fixturen kommer endast att vara med ett huvud vid ingången på 8,46 m (vilket motsvarar ett tryck på 0.846 kgf / cm2). Eftersom det faktiska trycket i vattentillförseln vanligtvis inte är mindre än 2,5 - 3,5 kgf / cm2 är rörets diameter ganska tillräcklig.

Att lägga avlopp

Valet av diametern hos avloppssystemet är föremål för den enklaste regeln: utlopp till enskilda handfat, handfat och duschar läggs med ett 50 mm rör; Sektionerna förenar avlopp från två och flera enheter, och grenar till toaletterna är 110 mm stora.

Lutningen är 3,5 cm per meter för 50 mm och 2 cm för 110 mm. Motförlängningar är oacceptabla: var och en av dem kommer att bli en plats för konstant ackumulering av fett och suspensioner, och på lång sikt - punkten för blockering.

Det maximala avståndet mellan avfallsrörets fixeringspunkter är 10 gånger dess diameter.

Skärning av röret på plats är mest lämpligt med en kvarn med vilken skärpa som helst. Det är bättre att utföra arbete utomhus eller genom att skydda andningsorganen med ett gasbindband: det är definitivt inte värt att andas plastdamm.

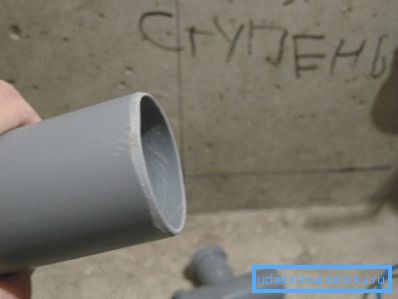

Avfasningen avlägsnas från den yttre sidan av röret som skärs på platsen med en vass kniv.

Minska behovet av dockningsansträngning kommer att hjälpa vanligt tvål.

De kan gnugga både gummitätningen och rörets ände med det avfasade ansiktet.

• Ratruby är alltid inriktad mot flödet av avloppsvatten.
• Förvandlas bättre till att inte utföra en 90 graders område och två 45 grader. I det här fallet kommer det att finnas mycket mindre problem med rengöring när den är igensatt.
• Av samma skäl, på långa sektioner och svänger, är det värt att tillhandahålla ändringar eller tees med pluggar.

Montering av vattenförsörjning

Rostfritt stål

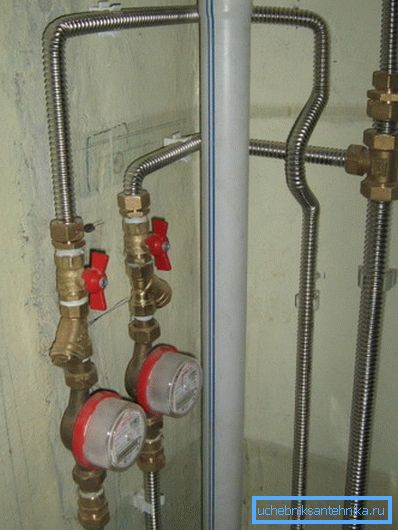

I detta fall utförs installationen av vattenrör med de enklaste kompressionsbeslagen med silikonringstätningar. Verktyg - två öppna eller justerbara skiftnyckel. Rörets minsta rotationsradie är lika med dess diameter så att antalet beslag är minimal.

Plast eller metallklämmor används för att fixera röret till väggarna; Avståndet mellan fästpunkterna ska vara högst en meter.

polypropen

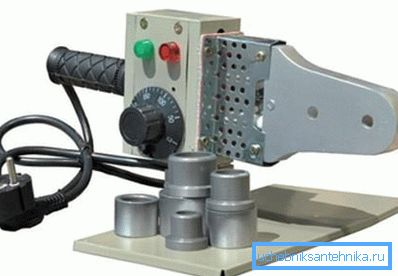

Installation av vattenrör av polypropen utförs av ett lågtemperaturlödstål med en uppsättning munstycken för olika diametrar.

För att ansluta rören används gjutbeslag av samma polypropen.

Loddningen ser så här ut:

1. Lödstången levereras med ett munstycke av lämplig storlek för röret och värmer upp till 240-260 ° C.
2. Röret och uttaget på kopplingen kombineras med munstycket i några sekunder, varefter röret sätts in i fästet och hålls under en tid.

Varaktigheten för uppvärmning, fixering och kylning av rör för att få en stark anslutning beror på deras storlek:

Som alltid finns det ett antal subtiliteter:

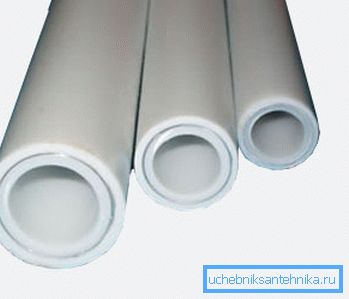

• På aluminiumförstärkta rör måste folien avlägsnas från svetsfältet. Detta arbete utförs av en skakare (med yttre förstärkning) eller en plattskärare (vid armeringsskiktet mitt i väggen).
• Rör och montering kombineras strängt genom framåtriktad rörelse, utan rotation. I annat fall kommer den smälta plastvågen att försvaga fogen.

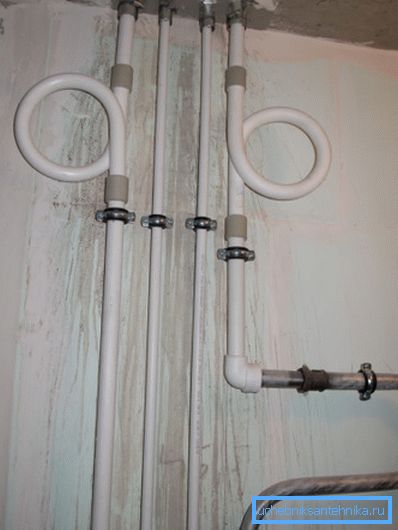

• Långa raka sektioner av polypropen på varmt vatten levereras med expansionsfogar - U-formade eller ringböjningar.

• Klämmor bör inte förhindra att röret förlängs under uppvärmning.

slutsats

Vi hoppas att vi lyckats hjälpa läsaren i materialvalet och genomförandet av egna projekt. I videon i den här artikeln kan du som vanligt hitta mer information. Lycka till!
