Hur man mäter vattenrör: allt du behöver veta om val av

Utbudet av vattenrör innefattar produkter av olika storlekar. För att inte komma in i en obehaglig situation, är det viktigt för varje rörmokare att inte veta de lämpligaste rördiametrarna, men också för att kunna mäta dem korrekt när de inköpta delarna inte passar tvärsnittet eller andra parametrar till de som redan installerats. Vår artikel kommer att ägnas åt dessa frågor.

Mått på sanitetsutrustning

Grundläggande parametrar

Innan du analyserar storleken på vatten- och gasprodukter, som ges i de relevanta standarden och SNiP, måste du förstå vilka parametrar vi ska driva på.

Vid mätning av dessa delar behöver vi följande värden:

• D-diameter. Den representerar avståndet mellan de längsta punkterna på ytterytan.
• Doo - villkorligt pass. Storleken på den villkorliga passagen är lika med diametern på rörets inre kanal, avrundad till ett standardvärde med viss viss noggrannhet.

Var uppmärksam! I internationell märkning används symbolerna D och Dn för att beteckna ytterdiametern och villkorlig passage.

• s - väggtjocklek. Ju högre detta värde desto mer hållbart strukturen kommer att vara, och ju mer tryck röret tål.

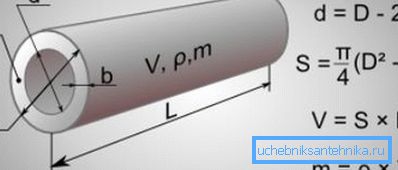

För att fullt ut kunna uppskatta förmågan hos en viss modell används det så kallade standardaspektförhållandet (SDR). Detta värde beräknas med formeln:

SDR = D / s

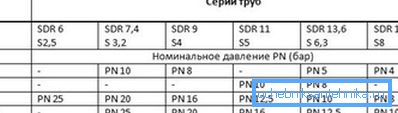

SDR-värdet är i regel avrundat till tabellvärden, vilket gör det möjligt att enkelt välja ett material med önskat motstånd mot internt tryck.

Tum eller millimeter?

En annan viktig punkt är att bestämma förhållandet mellan metriska och tumrörstorlekar. Det verkar som om det inte finns något enklare - bara multiplicera rörets diameter i tum med storleken på en tum (ca 25,4 mm) och vi får det önskade resultatet, men i praktiken är allting något mer komplicerat.

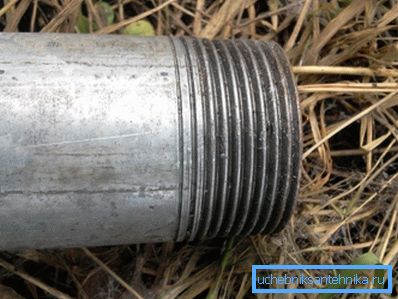

Faktum är att tummen karaktäriserar rörgängan, vilken skärs till ytterdiametern, och vid val av rör (speciellt vid byte av metallprodukter med plast) är den inre diametern viktig.

Så professionella rörmokare använder standardförhållandena:

• Vattenrör 1 2 tum - villkorlig passage 15 mm, ytterdiameter från 20 till 22 mm.
• Vattenrör 3 4-rör av 20 mm, yttre sektion från 25 till 27 mm.
• Inch-produkt - 25 respektive 32 mm.
• Vattenrör 1 1 2 - villkorlig passage av 40 mm, beroende på väggtjockleken kan ha en diameter av 45 till 50 mm.

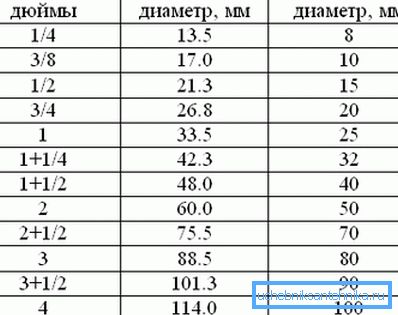

Också i vårt artikel anges tabeller med förhållanden av tum och metriska dimensioner på rören som oftast används i arbetet.

kapacitet

Ibland för val av delar som används vid konstruktion av kommunikation, är det nödvändigt att bestämma genomströmningen av ett rör med en viss diameter.

Detta värde anger hur mycket vätska kan passera genom den interna kanalen per tidsenhet och beror på följande faktorer:

• Material av vilket röret är tillverkat.
• Produktform (rund / profil).
• Diametern för den villkorliga passagen.
• Konturens totala längd.
• Förekomsten av lutningen och dess grad.
• Systemtryck

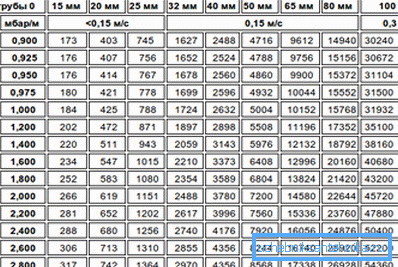

För beräkningen av detta värde används vanligtvis svåra formler, eftersom det ofta används vanliga, tidtestade lösningar, eller använder tabellvärden. Således är enligt ett sådant bord en genomströmning av ett vattenrör 100 mm med en fluidhastighet av 0,3 m / s och ett tryck på 90 Pa / m kommer att vara ca 30 000 kg / h.

Var uppmärksam! För att inte göra egna beräkningar kan du ladda ner ett speciellt kalkylatorprogram.

Metoder för mätning hemma

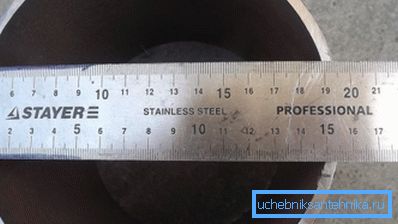

Du kan mäta röret med egna händer på flera sätt:

• Om produkten har en tillräckligt stor diameter är det lättast att använda ett flexibelt tejp (skräddarsmätaren är perfekt). Vik bandet runt röret och mäta omkretsen i den bredaste delen. Därefter beräknar vi diametern och delar omkretsen med siffran "Pi", ungefär lika med 3,1416.

Var uppmärksam! Eftersom standardiserade delar används i vardagen, rekommenderar instruktionen att helt enkelt dela omkretsen med 3: noggrannheten kommer att vara ganska tillräcklig.

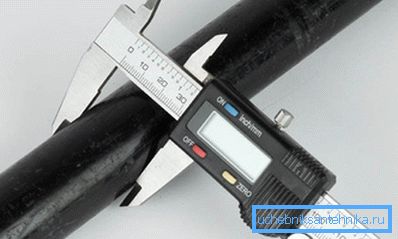

• För att arbeta med rör med små diameter kan du använda en tjocklek eller mikrometer. Om du ständigt konfronteras med liknande uppgifter är det bättre att köpa en modell med en elektronisk bildskärm: priset är något högre än det som gäller för standardmätare, men det är ojämförligt bekvämare att använda den.
• Med hjälp av en tjocklek kan du också bestämma produktens inre diameter. För att göra detta, mäter vi på en skiva på flera ställen väggtjockleken, beräknar medelvärdet för denna parameter och subtraherar det två gånger från det inställda värdet på ytterdiametern.

• Slutligen, för att lösa problemet, kan du använda grafiska program. Till röret som behöver mätas applicerar vi antingen en linjal eller ett objekt med tidigare kända dimensioner (till exempel en matchbox). Vi fotograferar produkten, och sedan med hjälp av datorprogram korrelerar vi standardens dimensioner med rörets dimensioner.

Var uppmärksam! Oftast används denna teknik för storskaliga föremål, såväl som för rör, tillträde som är mycket svårt att erhålla.

slutsats

Ta reda på vilken produkt framför oss - ett vattenrör 50 mm, 60 mm eller 1 1/2 tum - på flera sätt. Och ju mer exakt vi tar mätningar, desto större är sannolikheten att en lämplig del kommer att väljas för anslutning eller utbyte. Du kan lära dig mer om principerna för mätning av rörprodukter i videon i den här artikeln.
