Hur man får vatten i huset från en brunn - hela

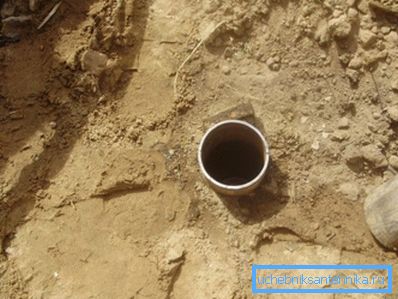

Autonom vattenförsörjning är en nödvändig, men väldigt viktig sak. Du måste inte bara utveckla en källa utan också för att säkerställa oavbruten vattenförsörjning med nödvändiga parametrar för tryck, kemisk sammansättning och volym. Vi kommer att berätta hur du ska ta med vattnet från brunnen in i huset med egna händer, samt hur man kopplar och justerar nödvändig utrustning.

Autonomt vattenförsörjningssystem

Vad det består av

Ett autonomt vattenförsörjningssystem är en uppsättning verktyg som gör det möjligt att höja vatten från en brunn, transportera det, samla det, skapa nödvändiga tryckparametrar, samt hantera och samordna arbetet med alla delar av systemet.

Moderna tekniska och materiella möjligheter gör det möjligt att skapa ett helt autonomt och automatiserat vattenförsörjningssystem, så vi kommer att överväga bara ett sådant alternativ.

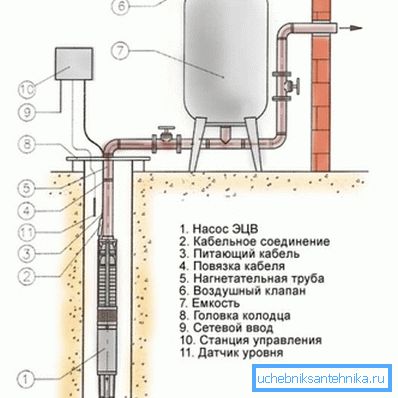

Således innefattar sammansättningen av rörledningen i nackhålet:

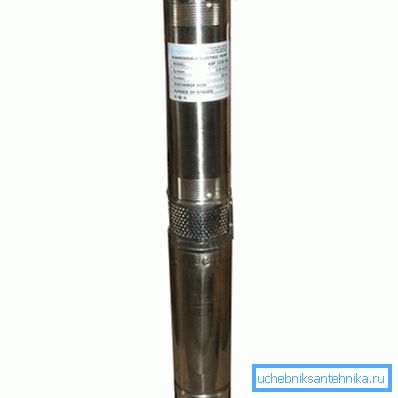

1. Djupbrunnspump. De flesta brunnar har ett djup större än 8 meter, så det är nödvändigt att använda den nedsänkbara enheten;
2. Bröstvårtor med dubbelsidig utvändig gänga, backventil och koppling för att ansluta pumpens utlopp med ett lyftrör.
3. Vattenrör. Det är viktigt att välja en produkt som kan tåla tryck i enlighet med brunnets djup, det är bättre att använda metallplast eller polymermodeller. Vi rekommenderar rör av lågtryckspolyeten (HDPE).
4. Strömkabel på motorn på pumpen och det förseglade inloppet (fukttäkert plint);

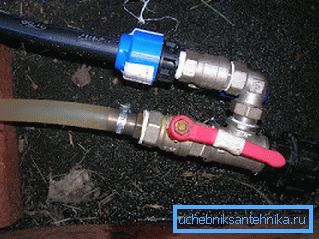

5. Passar för övergång från ett vertikalt rör till ett horisontellt rör. Detta kan vara ett knä eller en tee, beroende på egenskaperna hos rörledningen;
6. Takhöjd brunnar. Denna produkt är ett förseglat lock på skruvplintarna med ett rör- och kabeluttag samt med fästelement för säkerhetskabeln.
7. Horisontellt rör för att transportera vatten från källan till huset. Här är det också bättre att använda ett PND-rör med samma diameter;
8. En uppsättning armaturer för anslutning av mottagaren: vridkopplingar, hörnfilter, nippel. Beroende på pipens konfiguration kan denna uppsättning variera.
9. Hydroaccumulatortank (mottagare) 200 liter. Det är bättre att använda plastprodukter med membran, utrustad med tryckmätare och tryckbrytare.
10. Magnetstarter, vars terminaler stänger / öppnar pumpens strömförsörjningskrets. Startaren styrs av driftströmmen från mottagarens tryckbrytare. Installerad för att starta högpumpspumpar med stora startströmmar;
11. Pumpstyrningsstation, som tillåter manuell start och omstart av enheten;
12. Vattennivåsensor i brunnens brunn och nödstängningsrelä när vattennivån sjunker under tillåten nivå

Var uppmärksam! Dämpbara pump- och kontrollautomatiseringselement bör vara av högsta kvalitet, så vi rekommenderar inte att spara och köpa produkter från tvivelaktiga tillverkare.

Immersion och pumpanslutning

Låt oss gå ner till affärer.

Först måste du montera ett system för att höja vatten till ytan:

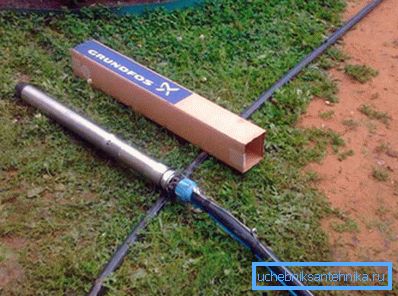

1. Vi tar pumpen, och i utloppsöppningen vrider vi nippeln med en yttre tråd. Då vindar vi backventilen på bröstvårtan och skruvar in kopplingen i den för att ansluta till PND-röret (kopplingen används vanligtvis 32 / tum);

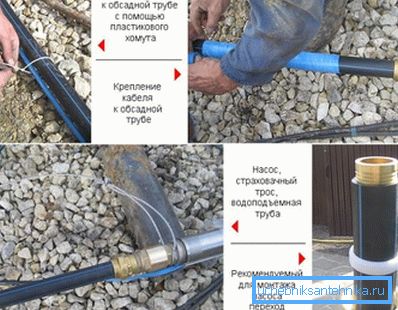

1. Anslut kopplingen med ett vattenrör, förskuren till storlek. Motorkraftkabeln läggs längs röret och fästs på den med band eller klämmor var 2 till 3 meter;

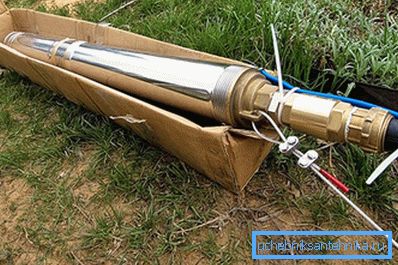

1. I monteringshålen på pumpkroppen passerar en säkerhetskabel (vanligtvis medföljer) och fästs med två klämmor på bultarna;

1. Vi tar pumpen och försiktigt sänker den i brunnen genom röret, försök att inte röra väggarna på höljet. Avståndet till botten - minst 1 - 2 meter. Den dynamiska vattennivån i brunnen måste vara minst 5 meter över pumpen.

1. Rörets övre ände är gjuten i hålet på brunnspetsen och klämd, vi kommer också med en kabel. Säkerhetskabeln är fastsatt på en speciell ring på undersidan av topplocket.

1. Vi ansluter kabeln till nätverket på 220 V och gör en teststart på pumpen. Om vattnet inte går genast - dra det med munnen ut ur röret, kan det inte ha funnits att ventilen har fungerat på grund av luft i systemet.

1. Om vattnet går - betyder det att det första steget är över.

  Var uppmärksam! Om pumpen redan är utrustad med en backventil, är det bättre att kopiera den med en mässingsprodukt, eftersom den är mycket mer tillförlitlig: priset på en bra pump är för hög till risk.

Underjordisk rörledning

Nu, faktiskt, hur man får vatten från en brunn till ett hus. För dessa ändamål är det bättre att använda ett rör av polyeten, eftersom det säljs i spolar, och du har möjlighet att välja ett segment av önskad längd för att undvika onödiga leder.

Också användbart är en svängbar anslutning för PND-rör och en uppsättning ytterligare tillbehör. Använd endast kvalitetsprodukter, vi rekommenderar att du stänger urvalet på de italienska tillverkarna.

Så instruktionen för att lägga rör från brunnen till huset:

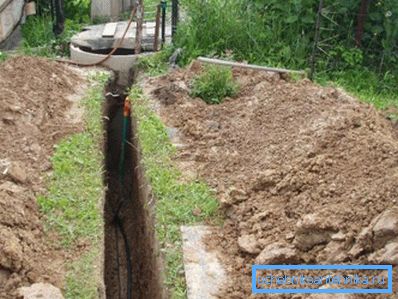

1. Till djupet av jordfrysning (för varje region har sin egen, Rysslands mittzon är ca 5 meter) vi gräver en gräv från brunnen till huset. Det är bättre att lägga kommunikationen i kortast raka linjen, då behöver du inte svängbara dockningsstationer, och materialförbrukningen blir lägre.

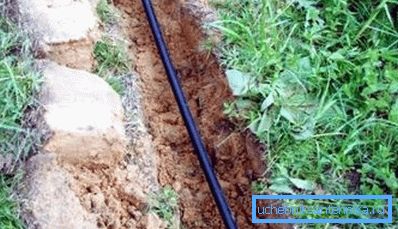

1. I botten av gräset häller vi ett lager sand med en höjd av 10 till 20 cm, med en liten bias mot brunnen (1% räcker till). Vi lägger ett rör på detta sängkläder;

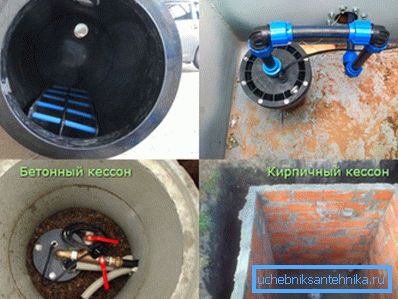

1. Vi slår upp den ena änden av slangen i kåpan och ansluter den med hjälp av ett knä och tillbehör med ett vattenlyftrör.

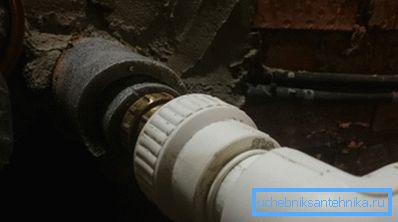

1. Vi börjar den andra änden i ett speciellt hål i grunden av huset eller basen, leverera ingångspunkten med en plasthylsa och försiktigt försegla den med silikon eller annat tätningsmedel.

1. Röret är täckt med ett lager av sand så att det är täckt till en höjd av 15 cm, då är skytten täckt med jord. Stenar i marken bör inte falla, ramfyllning kan inte.

1. I den nedre delen av röret är det bättre att tillhandahålla en avloppsventil för att dränera vatten från brunnen vid bevarande av platsen för vintern.

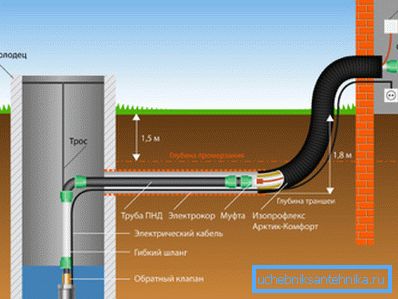

  Var uppmärksam! Om rörledningen fördjupas under jordfrysningsnivån ska den isoleras med ett speciellt skumpolystyrenhölje, där det är bättre att sätta in en värmekabel som är ansluten till temperaturomkopplaren. Kommer också med en plott av ingång, som ligger på ytan eller nära den.

Mottagaranslutning

Som vi redan har sagt bör vattenförsörjningssystemet inte bara leverera vatten till konsumenten utan också säkerställa tryck och prestanda som är acceptabla för normal användning av sanitetsutrustning. Den nedsänkbara pumpen kan skapa tillräckligt högt tryck, men det kommer att vara instabilt, och med en plötslig låsning av ventilen kan det uppstå hydraulisk chock.

Dessutom, om pumpen är ansluten direkt till vattentillförseln, kommer pumpmotorn att tändas varje gång kranen låses upp i alla rördelar (sink, handfat, badrum, toalett, etc.). Detta påverkar motorns livslängd, pumpens mekanik och avstängningspunkterna vid reläet eller startaren.

Därför behövs en hydroackumulator som ackumulerar vatten under tryck och levererar det till konsumenten. När trycket i anordningens tank sjunker under en viss nivå aktiveras tryckbrytaren som stänger pumpens matningskrets och den pumpar den önskade volymen vatten. Om tankens kapacitet är 100 liter eller mer, då för ett genomsnittligt antal familjer, kommer antalet pumpstart att vara små och det kommer att pågå länge.

I regel beräknas mottagarens tankvolym baserat på förhållandet 20 liter per kran, inklusive toaletten, vattendragen och andra.

Vi slutade för att komma in i röret in i huset. Gå vidare:

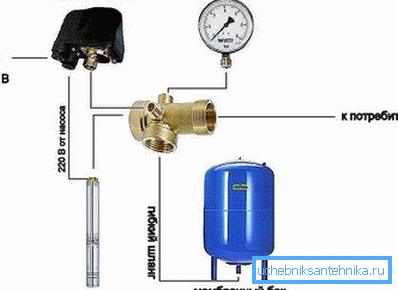

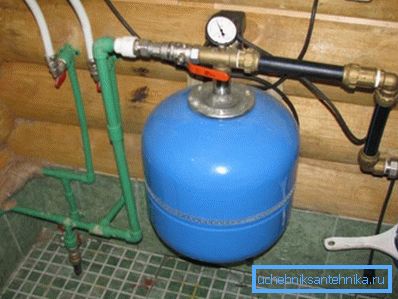

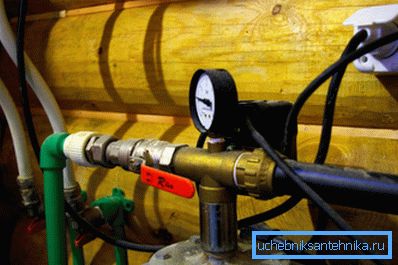

1. Inmatning av röret är anslutet via en koppling med en femstifts montering. Vi slår kopplingen på ett tums hål genom bröstvårtan med en lockmutter;

1. Vid mottagarens inlopp vindar vi en hörnböjning, som vi sträcker ut med en rörsektion av önskad längd. Om möjligt, istället för rör och armbågar, använder vi en flexibel slang med en kran;

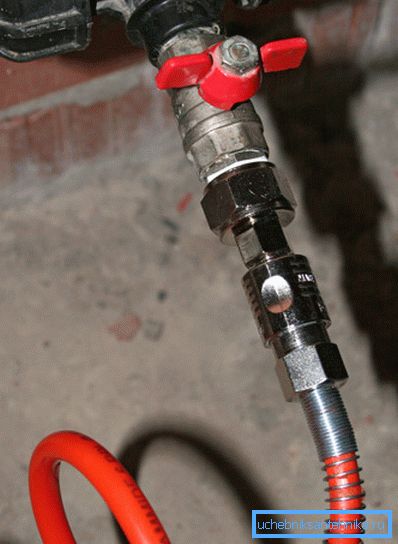

1. Mottagarrörets ände är ansluten via en kulventil med en kapsmuttern med någon fri tumhålpassning. Om en slang med en kran används, är dess ände enkelt skruvat genom en adapter ("amerikansk") på munstycksöppningen;

1. Till hålet? tum ansluta tryckmätaren;
2. Till ett ledigt hål? tum koppla in tryckbrytaren;

1. Det återstående obeslutna tumhålet i fördelningskopplingen är ansluten genom en kran med en kapsmutter till vattenförsörjningen som går till konsumenten;

1. Vi kopplar strömkabeln till pumpen till reläuttagen som startar och stängs av. Omkopplingskretsen är enkel och beskrivs i instruktionerna för reläet. Om en starter krävs, spolas dess spole genom ett relä, och pumpen är ansluten till startkärmens terminaler;

1. Separat matar vi pumpkabeln via en manuell brytare, konstruerad för att starta motorns ström med dubbel marginal.

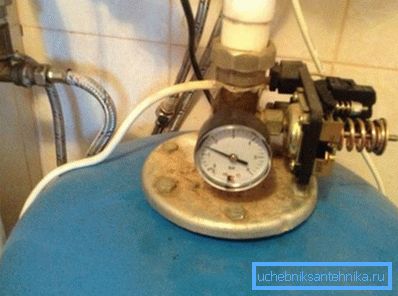

1. Med en manuell växelströmbrytare startar vi pumputrustningen och väntar tills tanken är full och systemet stänger automatiskt av strömmen till pumpmotorn. Vi märker trycket på tryckmätaren. Sedan öppnar vi flera kranar och släpper ner vattnet tills systemet startar pumpen igen, fixar även tryckvärdet.

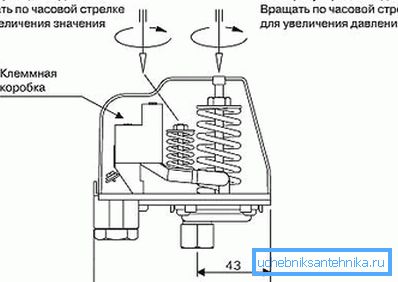

1. Vi jämför de erhållna värdena med mottagarens passegenskaper och justerar om nödvändigt reläet.

slutsats

Installation av autonomt vattenförsörjningssystem är en mycket ansvarsfull uppgift som består av många steg. Ändå kan hela byggkomplexet utföras självständigt genom att följa punkterna i vår manual (läs också hur man får en pump från brunnen).

Videon i den här artikeln visar processen tydligare.
