Hdpe kulventil och dess egenskaper

För närvarande används ofta lågtryckspolyetylenrör (HDPE) när man lägger kommunikationslinjer för olika ändamål. Deras installation utförs med hjälp av specialbeslag, som inkluderar kulventiler. Därefter överväger vi vad dessa produkter är, vad de är och vad deras egenskaper är.

Egenskaper hos kulventilerna PND

Plastkulventiler för HDPE-rör är avstängningsventiler, som är utformade för att helt stänga av vätskeflödet som transporteras genom rörledningen. Boll de kallas för anledningen till att låsningsmekanismen är gjord i form av en boll med ett genomgående hål.

Bollen kan roteras 90 grader i kroppen, vilket gör att du kan öppna eller stänga passagen. Låsmekanismens läge styrs av en spak. I kranar med stor diameter (150 mm eller mer) styrs låsningsmekanismen med elektriska, pneumatiska eller hydrauliska manöverdon.

Fallet med dessa anordningar är tillverkat av HDPE, d.v.s. samma material som själva rörledningen. Låsningsmekanismen tillverkas oftast av polypropen eller en annan typ av plast.

värdighet

De ansedda ventilerna har många positiva egenskaper, bland annat:

• Hållbarhet - produkten kan vara 25 år eller mer. Hållbarhet beror till stor del på produktens driftsförhållanden.
• Tillförlitlighet på grund av designens enkelhet.
• Lågt pris på grund av billiga material.
• Lågviktiga produkter.
• Hög grad av täthet.
• På grund av det faktum att enheten är tillverkad av plast, är den inte känslig för korrosion, och sedimentet praktiserar inte heller det.

brister

För objektivitet, här är några av nackdelarna med de aktuella enheterna:

• Kan inte användas för att justera flödet, eftersom det i det här fallet misslyckas snabbt.
• Liksom andra HDPE-armaturer är de konstruerade för mindre tryck än metallbeslag för rör.
• Med ökande temperatur minskar styrkan på enheten.

Var uppmärksam! Innan du använder en plastkolventil för HDPE-rör måste du försäkra dig om att dess egenskaper överensstämmer med de förutsättningar där den används.

Typer av ventiler för HDPE

Förutom att de betraktade enheterna skiljer sig i diameter, kan de också utformas för olika installationsmetoder:

• Collet (kompression);
• fläns;
• Weld.

Nedan följer en detaljerad beskrivning av funktionerna hos enheter av varje typ.

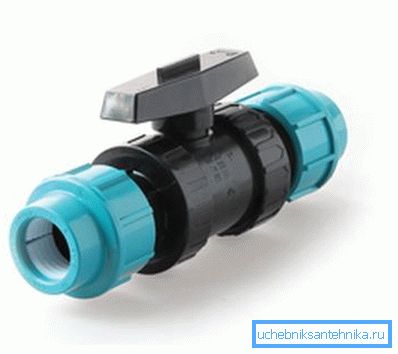

Collet

Dessa anordningar används för rörledningar med liten diameter - 20 mm - 110 mm. Deras huvuduppdrag är den lätta installationen, som kan göras för hand utan användning av specialutrustning och utan färdigheter i sådant arbete.

Var uppmärksam! För högkvalitativ installation av kranen med en kollettmetod är det nödvändigt att skära rören som ska förenas strängt vinkelrätt mot sin axel och avfaska dem några millimeter, vilket visas i diagrammet ovan.

I regel används denna stoppventil i hushållsrör. Följande är de viktigaste egenskaperna hos dessa enheter:

Beroende på enhetsmodellen kan specifikationerna variera något. Men i allmänhet motsvarar de data från tabellen.

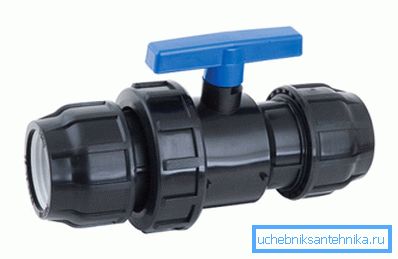

Jag måste säga att kompressionsventilerna kan ha båda samma dimensioner av inlopps- och utloppsröret, till exempel 32 - 32 mm och olika, d.v.s. kan fungera som adaptrar mellan rör med olika diametrar.

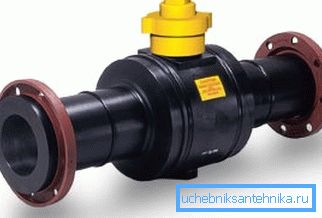

flänsförsedd

Flanged ball PND ventiler används för rörledningar med stor diameter (upp till 315 mm). Deras anslutning till rörledningen utförs av bultar med flänsar. Som en kollett är denna anslutning hopfällbar.

Till skillnad från tidigare enheter kan flänsventiler tåla mer tryck. Ofta används dessa ventiler i den kemiska industrin, eftersom de är resistenta mot syror och alkalier och inte heller utsatta för korrosion.

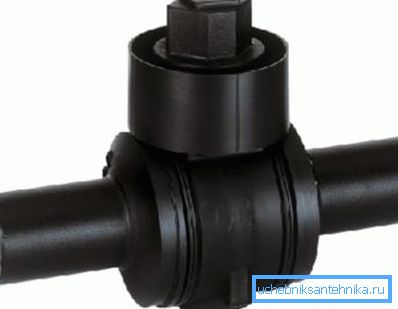

Weld

Denna anslutningsmetod används i fall där det är nödvändigt att säkerställa täthet. Installationsanvisningarna är mer komplicerade i det här fallet.

Svetsning kan utföras på två sätt:

• butt - med hjälp av en speciell svetsmaskin som smälter ändarna på två svetsade delar. Därefter hamnar delarna under tryck.
• Elektrofusion metod - Uppvärmningen av ytorna hos de delar som skall anslutas i detta fall utförs med hjälp av formade delar genom vilka metallspiralen passerar. Som ett resultat är de delar som ska förenas och den elektriska kopplingen svetsas samman, vilket garanterar en tillförlitlig anslutning.

Här, kanske, alla typer av plastkulventiler.

slutsats

Polyetylenkulventiler är tillförlitliga avstängningsventiler som används för olika typer av rörledningar från HDPE-rör. Som vi upptäckte, beroende på syftet med linjen och dess diameter, kan de monteras på olika sätt.

Från videon i den här artikeln kan du hämta ytterligare information om det här ämnet.
