Hdpe-kran: designfunktioner och tillämpningsområde

Idag används allt oftare rör av HDPE - lågtryckspolyeten - vid konstruktion av inhemska och industriella rörledningar. Detta material underlättar installationen av nätverk, ökar deras tillförlitlighet och förlänger livslängden.

Ett annat plus med plastsystem är enkelheten och snabbheten hos låsanordningar på dem. Som regel är dessa speciella PND kranar och ventiler.

Egenskaper hos kulventilen

I de flesta fall är denna ventil av bolltyp.

Tillämpningsområde

Beslag och kranar för HDPE-rör placeras vid korsningspunkterna i olika delar av nätverket, utöver detta - vid flödesstyrningspunkterna.

Var uppmärksam! De garanterar lufttäta kompisar. Dessutom ger de möjlighet att öppna / stänga rör, samt reglera flödet av ämnen som passerar genom. Bland dem är kalla, heta, aggressiva kemiska gaser och vätskor.

Kulventiler med en diameter på 20/150 mm eller mer används i PND-systemen:

• dricks och teknisk vattenförsörjning;
• avlopp;
• gastillförsel;
• bevattning;
• transport av tekniska och kemiska vätskor.

Enhetskonfiguration och material

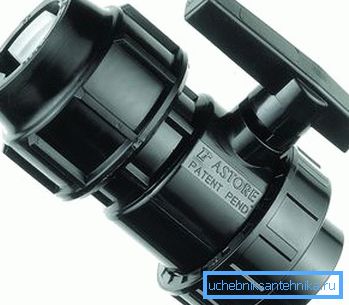

Bollanordningar skiljer sig åt i materialproduktion. De vanligaste plastkranarna för HDPE-rör, mässing och stål.

Med konstruktion är sådana anordningar kända:

• vinkel;
• kommunicera;
• multi-pass (tre eller fler inlopp).

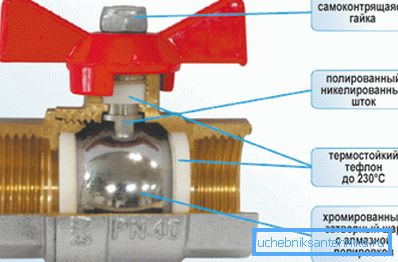

Reglerings- eller låselementet i kulventilen har formen av en cirkel med två hål. Den är ansluten till handtaget på enheten och rör sig runt sin axel. När den placeras i förhållande till flödet av mediet genom hålen, passerar det sin strömning, när den placeras av den blinda sidan låser den den.

Typer av drivmekanism

Bland annat är ventiler för plaströr olika i principen för drivmekanismen.

1. I hushållsnät med ett litet tvärsnitt av rör, blockerar flödena kranarna för rören PND 25, 32, 50 etc. med en manuell styrmetod. dvs deras handtag vänder endast händer. Denna metod är typisk för rörledningar monterade på tillgängliga platser. Utgående från detta bör åtkomstpunkterna till kranen vara utrustade med ytterligare skydd - ett staket eller en låsmekanism.
2. Utbredd och enheter med redskap. Ett sådant manöverdon ökar manuell kraft och underlättar sålunda förändringen av kranens position.

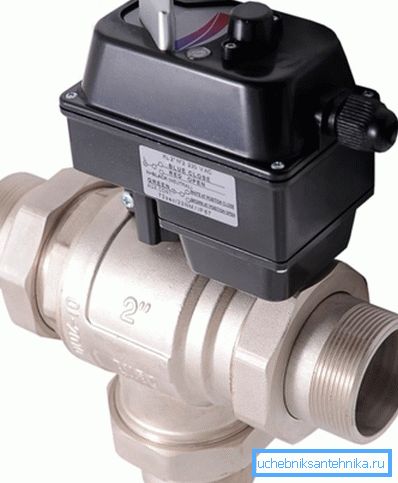

1. Rörledningar med ett tvärsnitt på 150 mm eller mer överlappar inte med egna händer. Använd i så fall automatiska eller mekaniska typer av enheter.

Metoden för deras förvaltning kan vara:

• hydraulisk;
• elektriska;
• pneumatiskt.

Var uppmärksam! Sådana anordningar kan tillhandahålla fjärrkontroll eller fullständig automatisering av stängningen / öppningen av rörledningen, baserat på vissa betingelser. Till exempel - den inställda lufttemperaturen.

Installationsmetoder

För att montera kranen 63 PND eller annan sektion, tillämpa flera metoder.

1. Butt eller termistor svetsning ger högsta täthet till fogen. Kranen kan samtidigt inte demonteras och återanvändas.
2. Flänsanslutningen gör att du kan använda ventilen flera gånger och byta ut enheten utan att använda specialutrustning. Ventiler på flänsarna för rör har bara två bestämmelser: "öppen" och "stängd". Detta eliminerar möjligheten att justera flödet. Sådana kranar är gjorda av rostfritt stål eller gjutjärn. De används på stora diametrar: gas, oljeledningar etc. Anordningarna har hög hållfasthet. Deras kropp är prefabricerad av två element eller gjutna.

1. Kopplingskoppling används i gas-, värme- och vattenförsörjningsnät med en diameter av högst 45 mm. Sådana ventiler för HDPE-rör 32 och andra sektioner är lätta att installera och praktiska att använda.

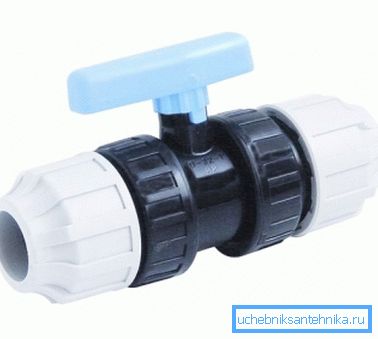

2. Klaffventilen monteras eller komprimeras (crimp) monteras med hjälp av nipplar och muttrar. Anslutningarna är förseglade med packningar. Nippelkoppling möjliggör flera användningar av enheter.
3. Möjlig och kombinerad installation av kranen. I detta fall används svetsning av element med samma tvärsnitt, till exempel 32-32 och flänsar.

Fördelar och nackdelar med kulventiler

Fördelarna med kulventiler för plaströr anges nedan.

1. Lång livslängd.
2. Tillförlitligheten hos PND på kranar uttrycks i garanterad överlappning av en ström och deras fullständiga tätning.
3. Enheter kan användas som flödesregulator.
4. Enheten har ett minimum av delar. På grund av detta är priset inte för högt och sannolikheten för misslyckande minskar.
5. Flödet kan avklippas mycket snabbt. Detta garanterar maximal nätverkshantering effektivitet.
6. Som regel är det inte nödvändigt att installera kranen (ett undantagssvetsat gränssnitt) speciell utrustning, ganska vanliga nycklar.

Nackdelar med enheter.

1. Den begränsade storleken linjal. Ju större rörsektionen är desto svårare är det att hitta kulventilen för den.
2. När enheten används för att justera flödet och kanske inte helt överlappar det, kan det undertryckas under drift. Detta händer på grund av deformering av låsbollen, som upplever gas- eller vätskans funktion i nätverket.
3. Instruktionen varnar för att sådana anordningar kan användas i gasledningar med ett tryck som inte överstiger 10 bar och vattenförsörjningsnät med ett tryck som inte överstiger 16 bar.

slutsats

Kranar för rör av HDPE ger möjlighet att skapa optimala förhållanden för användningen av system som transporterar vätskor och gaser. På grund av de olika modellerna kan de väljas för alla typer av rörledningar.

Videon i den här artikeln hjälper dig att förstå ämnet tydligare.
