Handpump för stora skillnader och typer av utrustning

Numera är de allra flesta källor utrustade med elektrisk utrustning för pumpning av vatten, och handpumpar för brunnar är ganska sällsynta. Under tiden är denna typ av enhet perfekt som backup alternativ vid strömavbrott och som den huvudsakliga typen av vattenförsörjning på tomten.

Alla vet att väderkatastrofer och utrustningskonflikter kan lämna hela områden utan el, i vilket fall handpumpen fungerar som en garanti för att du aldrig kommer att få några avbrott.

Typer och egenskaper hos utrustningen

Faktum är att alternativen för manuell utrustning för pumpning av vatten inte är så mycket, de flesta skiljer sig åt i designfunktionerna och konfigurationen av de använda noderna. Operationsprincipen är likartad för alla enheter, men de skiljer sig beroende på djupet från vilket vatten kommer att tas.

Kolvpumpar

Såsom är känt är den här typen av utrustning bäst lämpad för Abyssinian-typbrunnar, men den kan också användas i vattenintag av en annan konfiguration. Den största fördelen med sådana anordningar är enkelhet och tillförlitlighet..

Och om du har en liten uppsättning utrustning, verktyg, om du vill kan du göra en handvattenpump för en brunn med egna händer. Enig, det är osannolikt att någon annan typ av utrustning kan tillverkas oberoende.

Överväga i detalj alla funktioner i denna design:

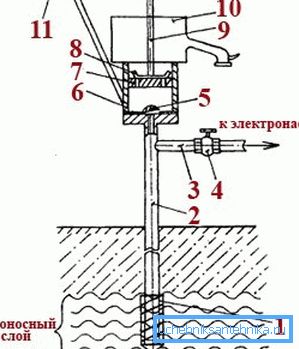

• Vatten släcks från akvariet genom vattenintaget 1. Beroende på typ av brunn kan detta vara ett spel med ett filter (Abyssinian well), ett nätfilter eller ett plastfilter.
• Rör 2 leder till jordens yta. Diametern och längden kan variera, men det bör observeras att det måste uppfylla följande krav: På grund av att pumpen suger vatten måste rörväggarna vara styva. Den bäst lämpliga metallen eller plasten.
• Om handpumpen kommer att användas parallellt med den elektriska, är det före pumpkolonnen nödvändigt att avgrena röret genom vilket vatten kommer att strömma in i huset.
• En annan viktig detalj när man använder två typer av utrustning parallellt är en kran på en gren. När du pumpar vatten manuellt måste den vara stängd, annars kommer vattnet att gå i två riktningar, och du måste pumpa mycket. Men det enklaste sättet att sätta en backventil, och du behöver inte ständigt blockera rörledningen.
• Därefter kommer handpumpens kropp, där alla huvuddelarna är placerade.

• Skivventilen 5 arbetar enligt följande: när kolven stiger upp skapas ett vakuum under det, varvid membranet öppnas och hela rymden är fylld med vatten.
• Cylinder 7 är huvudpumpen, som rör sig upp och ner, pumpar vatten genom två ventiler.
• Kolvventilen 8 är placerad på den övre delen och arbetar enligt följande princip: kolven rör sig ned, trycker på vattnet, som stänger ventilen 5, den öppnar också kolvventilen och utrymmet fylls med vatten. Och när mekanismen rör sig uppåt stänger samma kraft av vatten ventilen 8, och vätskan pressas in i behållaren eller omedelbart hälls ut.
• Kapacitet 10 kanske eller inte finns i designen, det beror helt på användningsegenskaperna.
• Kolven rör sig med hjälp av stången 9, vilken är förbunden med ett gångjärn med en balansbalk, som också fungerar som ett handtag för arbete.

Som du kan se ligger grundprinciperna för fysik till grund för denna mekanisms funktion. Det finns inget komplicerat i designen, så det är så pålitligt och opretentiöst.

Det bör noteras att det är möjligt att använda kolvpumpar med ett vattendjup på högst 10 meter, annars kommer det vakuum som skapas av enheten inte att räcka för att lyfta vatten. (Se även artikeln Ansluta en pumpstation till en brunn med egna händer.)

Sugstångspumpar

Denna typ av utrustning på många sätt liknar den tidigare, men det finns strukturella skillnader, enligt vilka sådana pumpar kan pumpa ut vatten från stora djup. Deras största fördel är pumpemekanismens placering, det är längst ner, så djupet spelar ingen roll så mycket.

Tänk på principen om hur denna enhet fungerar:

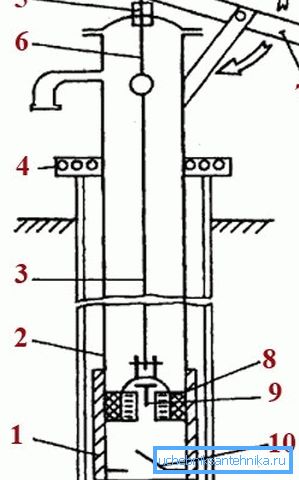

• Pumpcylindern 1 är placerad längst ner i konstruktionen, huvuddelen i denna nod är styrka och geometrisk korrekthet.
• Cylindern är ansluten till ett vattenrör som går till själva ytan, där det är fast fastsatt på brunnkammarens rör eller till brunnets betongvägg med en speciell klämma.
• Röret till ytan är en uppsättning stavar 3, med vilken kraften kommer att överföras till mekanismen.
• Stängerna är anslutna till huvudpumpen, kolven 8, med hjälp av ett specialsystem. Denna del måste vara väl monterad på cylindern, eftersom systemets prestanda beror direkt på detta.
• I botten av cylindern är en sugventil 10, som kan vara av olika konfigurationer - både skiva och boll. Den öppnar när kolven rör sig upp och stänger när den rör sig neråt.
• Ventilen 9 är placerad mitt i kolven, den borde vara ett speciellt spår för bättre prestanda.
• I stångens övre del är förbundet med stången 6, vilken är svängbart förbunden med balansvikten 7, som utför drivhandtagets funktioner.
• I stället för stamuttaget från kroppen placeras en oljetätning 5, den tjänar till att förhindra att smuts och utfällning kommer in i strukturen.

Tips! Som praktiken visar, kan kolvens bästa tätning i cylindern säkerställas på ett ganska enkelt sätt: genom att fästa en bit gummi eller läder till sin övre del, skär ut i enlighet med hålmönstret.

Huvuddragen i driften av sugstångspumpar, som måste beaktas:

• Kom ihåg att bottenventilen alltid borde vara i vattnet, så det är nödvändigt att sänka röret i vatten så att det inte är över vattenhöjden vid pumpning.
• Vid montering och montering av konstruktionen bör kolven ställas in så att den i nedre läget inte når ventilen med 5-6 centimeter.

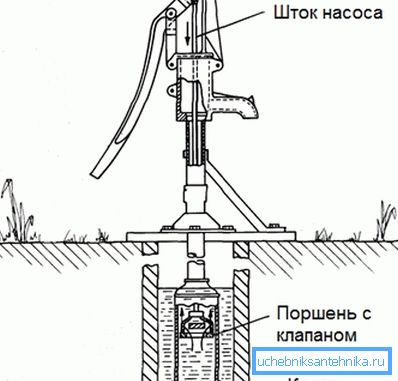

Funktionsprincipen för anordningen är ganska enkel: när kolven rör sig ner, stänger den nedre ventilen och kraften av vattentryck öppnar den övre ventilen, varigenom vätskan passerar in i utrymmet över cylindern. När man rör sig uppåt är processen omvänd: vatten stänger övre ventilen och ett vakuum under kolven öppnar bottenventilen.

Huvuddragen i självtillverkningspumpen

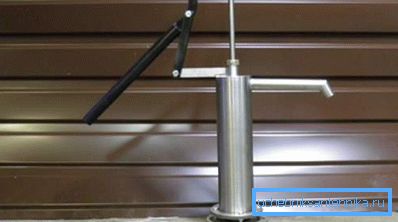

Som du vet kan utrustningen köpas i färdig form, men priset är ofta ganska högt och sådana kostnader är inte motiverade när de används på dacha eller som backupalternativ.

I det här fallet kan du göra enheten själv, och våra instruktioner hjälper till med detta:

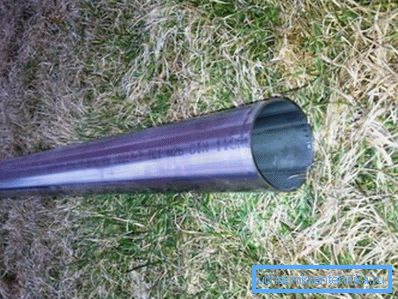

• Pumphölje, idealiskt alternativ - en bit av ett rör av vanligt eller rostfritt stål. Längden på delen ska vara ca 80-100 cm. Innan användningen ska kontrolleras ska den inre ytan kontrolleras för jämnhet för bästa prestanda.

• Topplocket är tillverkat antingen av metall eller av hållbar plast. Ett hål för stammen är gjord i mitten, och en tätningsklippe är monterad för att säkerställa högsta tillförlitlighet.
• Nästa är att ta hand om tillverkningen av kolven - lämplig plast eller metall. Idealisk - ett rör av mindre diameter, som passerar inåt med små luckor. Glöm inte gummi eller läder tätningen, desto strängare kolven kommer att röra sig, desto högre prestanda blir det, men för hårt passar det svårt att fungera bra pump.
• Rör på vilka vatten kommer att flöda måste vara tillräckligt starka och täta, användningen av slangar är inte tillåten.
• Var särskilt uppmärksam på ventilerna, de måste vara ganska tillförlitliga, så att de inte släpper igenom när pumpen inte går. Det här arbetet görs bäst med hjälp av en kvalificerad professionell.

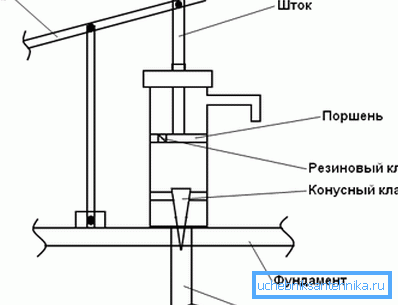

Viktig anteckning! Många gör misstaget att installera pumpen utan en bas, då är designen lös, vilket kan leda till skador på enskilda komponenter. Det är bäst att ordentligt fixa kroppen, men om det är en abyssinsk väl kan du hälla ett litet slips.

slutsats

Trots den totala automatiseringen av vår försörjning är det bättre att alltid ha ett backupalternativ vid strömavbrott. (Se även artikeln Hur man väljer en pump för en brunn: Urvalskriterier.) Det är därför att handpumpar aldrig kommer att förlora sin relevans. Videon i den här artikeln hjälper till att bättre förstå denna typ av utrustning.
