Gost på kranen: vi studerar de befintliga normativa

Syftet med denna artikel är att ta reda på vilka statliga standarder som reglerar produktionen av ventiler. Vi kommer att bekanta oss med flera nuvarande GOST och studera deras grundläggande krav. Så gå.

Lista över

Låt oss börja med en kort lista över dokument som vi måste göra kontakt med.

• GOST 25809-96 Det är ägnat åt typer och storlekar av tillverkare och kranar.

Nyligen passar importerad VVS också oftast inom de gränsvärden som anges av standarden - helt enkelt för att rekommendationerna härrör från egenskaperna hos mänsklig anatomi.

• GOST 21345-2005 beskriver allmänna tekniska villkor för produktion av boll- och korkranar. Med några reservationer: De är konstruerade för rörledningar med ett tryck på upp till 250 atmosfärer och kan inte användas under särskilda förhållanden (i kärnenergi, vid transport av frätande vätskor etc.).
• GOST 9544-2005 innehåller täthetsnormer för ventiler och klassificerar den enligt täthetsklassen.
• GOST 10944-97 innehåller tekniska villkor för produktion av reguljära kranar (krossar, tre-pass, etc.).

GOST 25809-96

märkning

Standarden ställer bland annat standarder för beteckning av kranar och mixare. I deras märkning bör följande benämning användas:

Instruktioner för att läsa etiketten är enkel och okomplicerad.

Beteckning omfattar:

1. Typ av sanitetsapparat (Cm eller Cr).
2. Bokstäverna.
3. Referens till standarden.

Så, SM-MDTSBA GOST 25908-96 är en klassisk köksflaska: den är avsedd för tvätt, utrustad med två kranar, rören sätts in genom ett centralt hål, krankroppen är fastsatt i sinken, tuden är utrustad med en luftare.

krav

Vi kommer inte att ge alla alternativ för produktion av kranar och blandare med sina grundläggande dimensioner enligt standarden: de som är intresserade kan bekanta sig med sin fullständiga text.

Välj endast nyckelpunkterna.

• Formen på skrovet, fåret, gander och växlarna regleras inte av standarden och bestäms av arbetsritningarna.
• Väggmonterade mixers ska ha en mittlinje på fodret, lika med 100 eller 150 mm.

Emellertid: i praktiken produceras alla inhemska produkter som finns på marknaden med ett centrumavstånd på 150 mm.

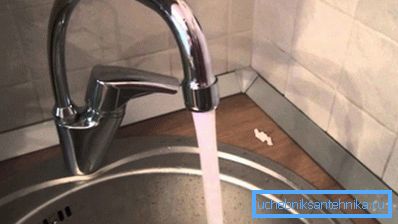

• Gander ska förses med en luftare, en rätare (en kort vertikal sektion som förhindrar vattenstänk i riktning mot diskanten) eller fläckar.

• Centrala mixers kan tillverkas med en gjuten tee eller flexibla anslutningar.

Författarens anteckning: Nu finns det nästan inga kastade tees till salu, vilket är goda nyheter. Byte av en tee mixer - ett julgran med egna händer är förknippat med en delvis demontering av stålvattenförsörjning, är mycket trötthet och tar minst en timme. Som jämförelse ändras mixern på slangarna på 15 minuter med två rökstörningar.

• Trådarna för anslutning av duschslangen till krankroppen och vattentanken måste vara G1 / 2 (halv tum) i storlek, för en gus - G3 / 4 (tre fjärdedelar av en tum).
• Ombordkranar ska kunna monteras på öppningar i diskbänkar och handfat 34 mm i storlek.

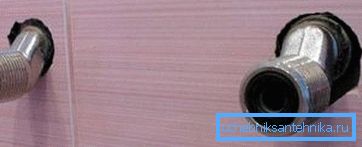

• Fördröjare (excentriker för montering av väggblandaren) måste ha en excentricitet på 3 mm. Den kompenserar för avvikelser från installationen av matningslinjerna från standardmassavståndet. Dessutom bör formen på skyggorna tillåta sin vridning: de är försedda med utskjutande insidan eller fasetterna utanför.


• Blandare måste levereras komplett, med en hel uppsättning slangar och packningar.

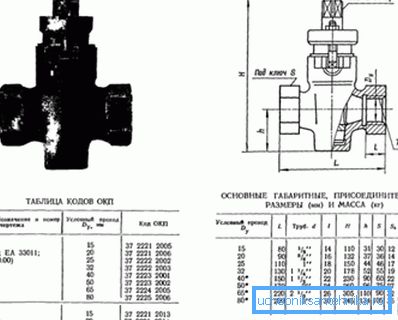

GOST 21345-2005

Standarden har status som en internationell: den har antagits på territoriet av 12 stater i den tidigare Sovjetunionen. Behovet av att ersätta den tidigare befintliga GOST 21345-78 uppstod på grund av anledningar som var snarare organisatoriska än tekniska: kulventilen enligt GOST 21345-78 har ingen allvarliga strukturella skillnader från dess moderna motsvarigheter. Korkventilernas konstruktion har inte genomgått några grundläggande förändringar under det senaste halvtio århundradet.

Vad ska vara en kork eller kulventil enligt GOST 21345-2005?

• I en fullborrkran kan den effektiva diametern inte vara mindre än 95% av inloppsmunstyckets diameter med storleken upp till DN350 och inte mindre än 92% med storleken DN400 och mer. Den effektiva diametern hos ventilen med smal passage är samordnad med konsumenten.

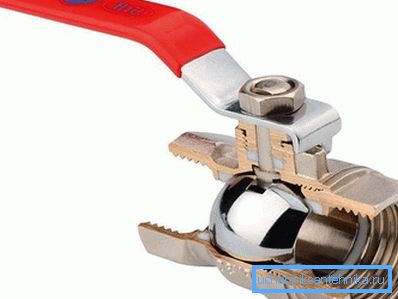

Viktigt: Moderna kulventiler lockar bland annat minimalt hydrauliskt motstånd. Den smala passagen minskar denna fördel över kork- och skruvventiler till ett minimum.

• Ventilens nominella storlek enligt GOST ska motsvara följande tabell:

• Innan kranen monteras måste alla delar rengöras av smuts.
• Rubbande korkytor och korkventilkroppar ska vara syrafria smörjda.
• Den åtdragna körtången kan komma in i ett spår med högst 30% av sin egen höjd (inte mindre än 2 mm).
• När du monterar kroppen på tapparna, vilket är typiskt för stora diametrar, kräver GOST på kulventilen att ändarna på tapparna sticker ut från muttrarna åtminstone en gång på tråden. Studs är inslagna i fallet tills det stannar.

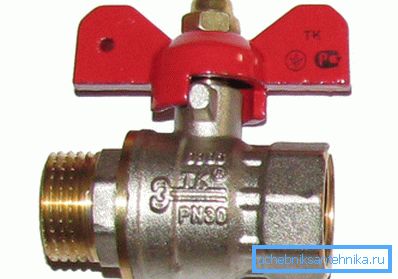

• För de extrema positionerna i handtaget bör tillhandahållas begränsare.

Förresten: Korkkranar utan handtag gör det inte och kan inte ha en i princip.

• Kranen kan levereras delvis demonterad, med handtaget borttaget eller växellådan (för produkter med stor diameter). Avlägsnade delar är förpackade i samma behållare.

GOST 9544-2005

Hur klassificeras kulventilen enligt GOST 9544-2005? Vilka är kraven på tätheten i dess grind?

Låt oss börja med testmetoden. De utförs på ett enkelt och öppet sätt: ventilelementet är hermetiskt fastsatt på en rörledning med lämplig diameter, varefter ett arbetstryck skapas i det. Gasventiler testas med tryckluft; För att kontrollera läckage placeras ventilen i vatten.

Hålltidstiden med läckthetskontroll måste följa följande tabell:

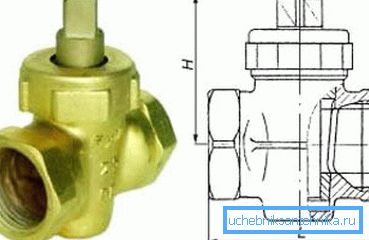

Kärleksfullt är kork- eller kulventilen enligt GOST 9544-93, ersatt av GOST 9544-2005, testad beroende inte bara på diametern utan också på typ av tätning. För metall-till-metall- och icke-metallförseglingar varierade testperioden.

Hur tilldelas hermetiska klasser? Vi ger ett bord av klassuppdrag beroende på volymen av läckage vid olika nominella diametrar på ventilelementet.

Observera: klass A är tilldelad i avsaknad av synliga läckor.

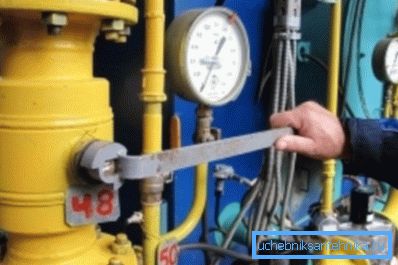

Det är användbart: För alla typer av moderna kulventiler är en typisk täthetsklass A. Samtidigt är priset ungefär lika och ofta lägre än kostnaden för kork-, skruvventiler, stål- och gjutjärnsventiler. Effekten av en sådan uppsättning kvaliteter på kundpreferenser är ganska förutsägbar: andra typer av ventiler och armaturer tvingas snabbt ut ur massmarknadens VVS.

GOST 10944-97

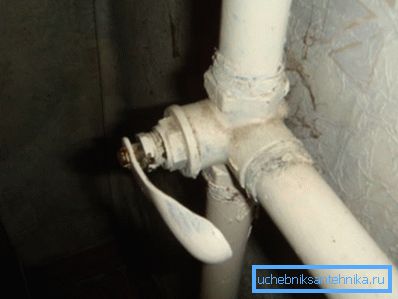

Denna GOST för en trevägsventil, choke och andra reglerventiler för uppvärmning har också internationell status; Det antogs emellertid endast i åtta tidigare fackliga republiker. Markera huvudbestämmelserna i dokumentet.

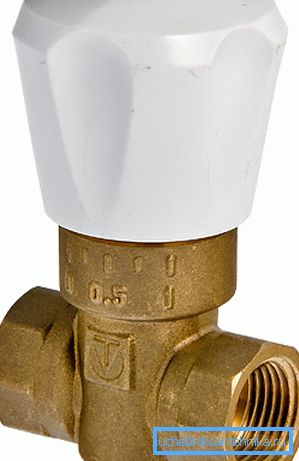

Standarden gäller för reglering och blockering av flödet av kylvattenkranar, vilka fortfarande kan användas vid temperaturer upp till + 150 ° C och ett tryck på minst 10 kgf / cm2. Det beskriver alla huvudtyper av beslag som används vid uppvärmning - skruv, kork, kulventiler och krossar (vars reglerenhet är en rörlig fram och återgående nål).

Produktmarkering bestäms av:

1. Typ av kran. Brevet B är således märkt med en skruvventil, bokstaven P - kork, W - boll och D - choke.
2. Funktionalitet. Här är en lista med symboler:

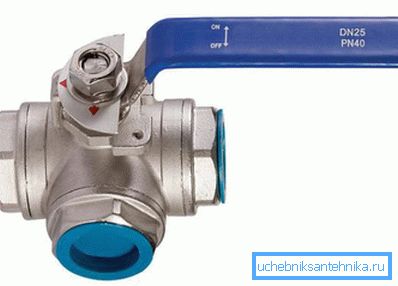

3. КРТ - trevägs kranreglering.
4. KRP - kranen genom passagerarreglering.
5. KRD - dubbelregleringskranreglering.

• KRM - kranreguleringsenheten.
• KZ - stopcock.

I stängt läge bör kontrollventilerna inte passera mer än 20 cm3 / min för storleken DN15 och 30 cm3 / min för DN20 vid ett tryckfall över ventilen på 10 kgf / cm2.

Om kranen inte är universell och endast är lämplig för höger eller vänster installation, är den dessutom märkt med bokstäverna P eller L.

Det minsta provtrycket som alla standardkompatibla ventilelement måste klara är 15 atmosfärer.

Kranarnas yttre ytor är lättade (rengjorda av oxider och skalor).

1. Vinkeln mellan axlarna på trådarna ska vara 90 eller 180 grader med en noggrannhet på 1 graders vinkel.
2. Tiden att misslyckas (i synnerhet utan åtdragning av körteln) bör inte vara mindre än 1000 cykler.
3. Handtagets material och utformning bör förhindra att den värms över + 40 ° C över hela driftstemperaturen.
4. Enheten ska förses med gränser för handtagets rörelse i extrema positioner. I detta fall bör gränsvärdena utesluta en förändring av deras ställning i levnadsförhållandena.
5. Vid tillverkning är användningen av följande material tillåtet:

• Mässing - för kropp och slutare.
• Fluoroplastisk - för tätningsledningar.
• Handtag - från polypropen, polyamid och polystyrener med stålkärna eller inbyggda delar.

Etiketten på fodralet ska innehålla tillverkarens logotyp, nominell diameter och maximalt arbetstryck, samt i skruvventilerna och chokesna - kylvätskans riktning. Fallet är markerat med en konvex eller deprimerad typsnitt.

slutsats

Vi hoppas att vår bekantskap med nuvarande regleringsdokument kommer att vara till nytta för läsaren. Videon i den här artikeln innehåller traditionellt ytterligare material om de ämnen vi diskuterar. Lycka till!
