Gör-det-själv-vvs: från projekt till rörinstallation

Att bygga ett VVS-system i huset eller lägenheten är en ganska svår uppgift, men fortfarande genomförbar även för dem som inte tidigare stött på liknande uppgifter. Efter att ha tillbringat tid på förberedelserna kommer du att kunna utföra design- och installationsarbete framgångsrikt, samtidigt som du sparar på betalning för tjänster av professionella rörmokare.

Naturligtvis är det värt att utforska all tillgänglig information innan du tar upp verktygen. Och för detta har vi försökt nedan för att ge grundläggande data som kan vara användbara för dig.

Vattenförsörjningssystem design

Vattenkälla

Om vi ​​behöver utforma ett vattenförsörjningssystem i en lägenhet, uppstår svårigheter nästan aldrig. Det beror på det faktum att med centraliserad vattenförsörjning är det nödvändigt att lägga bokstavligen flera meter rör för att ansluta ingången till rummet med alla förbrukningspunkter (det kommer att vara två eller tre av dem).

Där det är svårare att hantera vattenförsörjningen av ett privat hus:

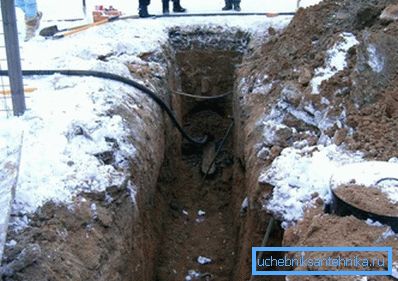

• Först måste vi bestämma källan. Om det finns ett vattenförsörjningssystem i bosättningen, måste vi komma överens om anslutningen till den i kommunal vattenförsörjningskanal eller annan licensgivande myndighet.
• Nästa fråga är att ansluta motorvägen till huset.. Här är det ganska ofta nödvändigt att bestämma hur man lägger vattenförsörjningen under vägen, eftersom kommunikationer inte alltid läggs före asfaltning. Den mest rimliga lösningen i denna situation är att locka till byggnadsutrustning, nämligen installationer för horisontell riktborrning.
• Om du inte vill spendera pengar, eller om du behöver korsa en väg inte längre än 8 - 10 m, kan du försöka göra det själv.. Experter på hur man gör en punktering över vägen för ett vattenförsörjningssystem, rekommendera användningen av en horisontell borr med förlängningsstavar. Naturligtvis är procedurens komplexitet väldigt stort, men om du har mer tid än pengar, är det värt att försöka.

Var uppmärksam! Enligt SNB 3.03.02-97 är avståndet från vattenförsörjningen till vägen minst 2 m från sidostenets kant. Men i varje enskild situation är det värt att lösa problemet separat, eftersom ofta dessa normer ignoreras av tidigare lagd kommunikation.

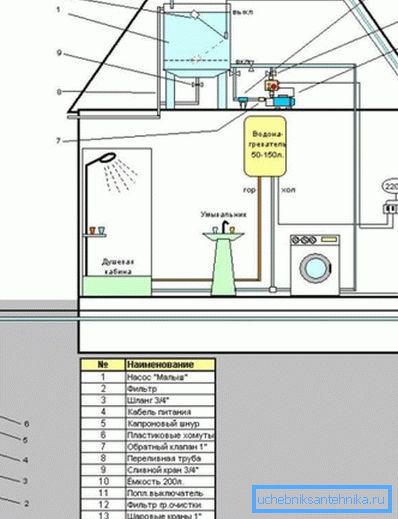

• Om det inte finns någon vattenhöjd, är det nödvändigt att utrusta en separat källa. I detta läge kan det finnas olika brunnar och borrhål, utrustning med speciella pumpar för tillförsel av vatten till huset.
• För effektivare användning av källan, förutom pumpen, är det värt att installera en expansionstank för lagring av vattenreserver.. Närvaron av en sådan tank kommer att bidra till ett jämnt tryck i rören, och det är möjligt att använda vattenförsörjningen omedelbart utan att vänta på pumpen att pumpa nästa del av vatten.

Var uppmärksam! Installation av expansionstankar minimerar också energiförbrukningen och ökar pumpens livslängd på grund av att den är sällan påkopplad.

• Slutligen måste du tänka på komfort.. I ett privat hus är den enda källan till varmvatten en el-, gas- eller fastbrännare, så vid planering av kommunikation för denna enhet är det nödvändigt att tillhandahålla en separat plats.

Rör inom huset

Inom själva huset måste du också utforma rörlayouten. Det är naturligtvis bäst om alla förbrukningspunkter ligger så nära tillträdesplatsen, men det är inte alltid fallet.

Det kan finnas två alternativ för planering:

• Mer ekonomiskt är den så kallade seriella ledningen. Från stigaren lägger vi en kontur längs alla förbrukningspunkter, och framför varje punkt gör vi ett inslag av tee. Genom en tee kopplar vi kranen till ett vattenförsörjningssystem, vilket sparar så stora volymer material.
• Nackdelen med sekventiell routing är tryckets instabilitet: så snart vi öppnar en kran faller resten av trycket till nästan noll.

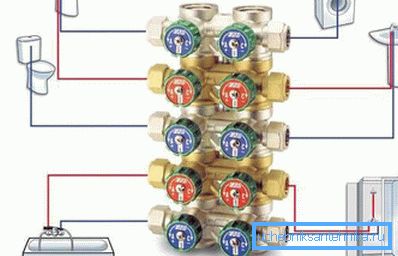

• Det är av denna anledning att kollektorns (parallella) ledningar används. En kollektor med flera utgångar är ansluten till stigaren, och kretsarna för varm och kall vattenförsörjning är anslutna till dessa utgångar - en för varje förbrukningspunkt. Priset på en sådan lösning kommer att bli betydligt högre, men i stora hus är det värt att genomföra bara ett sådant system.

Slutligen glöm inte om diskbänken. Typiskt utförs installeringen av vattenförsörjningen parallellt med installationen av avloppsnätet, så var noga med att överväga behovet av att lägga ledningar för dränering.

Verktyg och material

Välja rör

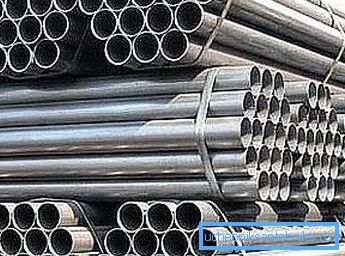

När vårt projekt är klart bör du bestämma vilka material vi ska använda för att genomföra det i praktiken. För det första är det nödvändigt att välja lämpliga rör, eftersom hela systemets tillförlitlighet och hållbarhet i stor utsträckning beror på dem.

För att analysera de tillgängliga alternativen är det värt att studera följande tabell:

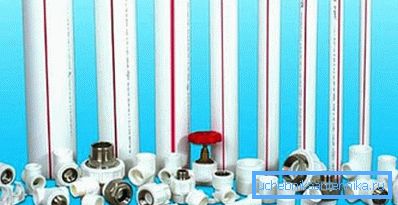

Som framgår av bordet har olika material för VVS olika fördelar och nackdelar. Det är emellertid ofta polymerrör som används för självläggning av systemet, eller produkterna kombineras: den yttre delen ligger under marken, är gjuten av gjutjärn eller tät tvärbunden polyeten (PEX), och den inre delen är tillverkad av polypropen eller metallplast.

Vi väljer verktyg

Förutom rören själva, liksom tillbehör som passar dem och ventiler, behöver vi också verktyg.

Om vi ​​bygger hela systemet med egna händer från början till slutet, är det värt att köpa:

• Shtroborez eller puncher för arbete med lagerdesignerna.
• Såg på metall eller plast (beroende på vilka rör vi lägger).
• Svetsmaskin (om det är planerat att installera permanenta anslutningar av stålrör).
• Lödjärn med lödning (respektive för kopparrör)

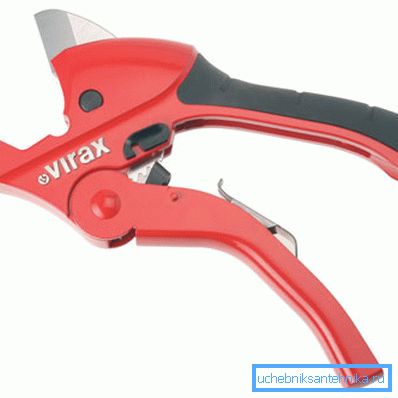

• Rörskärare är ett specialverktyg som underlättar processen att anpassa produkter till storlek.

• Lödjärn för plaströr eller krimpning för pressbeslag.
• En uppsättning av VVS-verktyg - justerbara och öppna ändnycklar, trimmare för avlägsnande av rörkanter etc.
• Nivå och roulette.
• Handverktyg.

Också vara inte rädd för att ta hand om tillgången på ett tillräckligt antal packningar och sanitetslindning. Med hjälp av dessa delar kommer vi att säkerställa täthet av fastsättningspunkterna för ventilerna.

Systeminstallation

Öppna och dolda packningen

I det här avsnittet kommer vi att beskriva hur man gör själva VVS.

Och låt oss börja med beredningen av basen på vilken rören ska installeras:

• Det billigaste är öppet läggande. I detta fall placeras alla konturer längs rummets väggar och fixeras på basen med klämmor. Fixeringen bör göras tillräckligt styv för att förhindra oavsiktlig förskjutning av röret, men fästdon ska inte klämma fast produkten och deformera den.

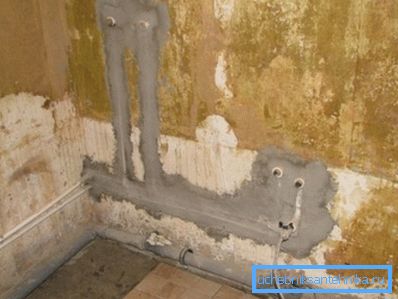

• Men många tycker inte om utseendet på vattenrör, och därför ligger de på öppna ytor i väggens tjocklek. För detta gör vi i konstruktionsmaterialet spåren med en väggjägare eller en perforator, fixa kommunikationen i dem och glans över spåren med murbruk.
• Du kan fatta ett kompromissbeslut. I det här fallet lägger vi alla rören öppna, men gömmer dem bakom dekorativa lådor. Det här är allt lämpligare om du behöver maskera ett relativt litet område, eftersom resten av konturen redan är dold bakom möbler (till exempel en köksenhet).

Röranslutningar

Nu är det dags att diskutera den faktiska installationen av vattenförsörjningsnätet. Oavsett material vi väljer, kommer rören under alla förhållanden att anslutas med hjälp av rördelar - raka kopplingar, armbågar, armbågar etc. Monteringen av montering och sättet att fästa på röret beror på installationstekniken.

Det enklaste sättet att göra det är att montera vattenförsörjningssystemet vid svetsade rördelar eller med hjälp av specialverktyg för metallplaströr. Vi kommer att överväga båda dessa alternativ i det här avsnittet.

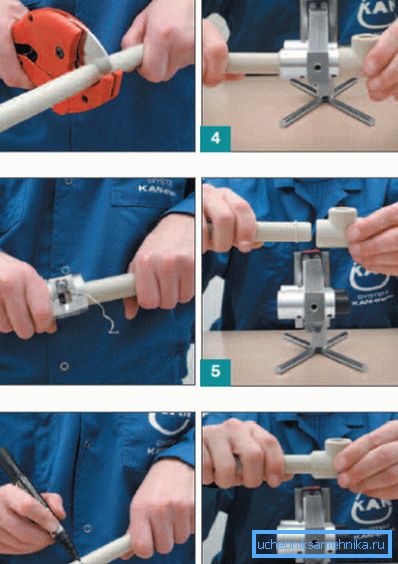

Svetsning används för att ansluta rör av polymer:

• Produkterna skärs i storlek, rengör kanterna noggrant. Om metallförstärkning är en del av rörväggen tar vi bort det för att inte sänka kvaliteten på svetsningen.
• Vi väljer kopplingen, vars diameter motsvarar rörets diameter och konfigurationen - uppgiften.

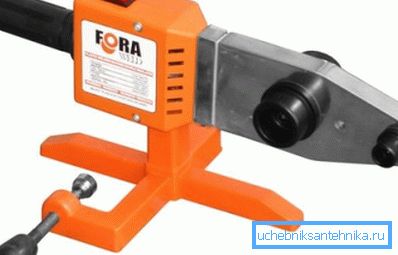

• Ett rör och en montering vi fäster vid munstycken av ett lödstryk. Slå på lödstången och värm upp delarna så mycket som instruktionerna kräver (tiden beror på plastens tjocklek och enhetens kraft).
• Ta bort delar från munstycket och anslut, tryck röret i fästet utan rotation. Fix i 30 sekunder, släpp sedan och ge plasten att polymerisera. Du kan använda anslutningen om en halvtimme - en timme.

Var uppmärksam! Vid borttagning av rörmaterialet borde inte hålla fast vid munstycket, annars kan det uppstå problem med anslutningen. Om plastfragmenten kvarstår på lödstången betyder det att Teflonbeläggningen har blivit oanvändbar och arbetselementet behöver bytas ut.

Metallrör kan anslutas med hjälp av rördelar i olika utföranden.

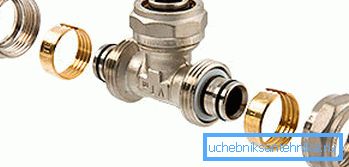

Mindre pålitlig, men samtidigt är klämning enklare att installera:

• Vi skär röret i storlek och sätta en mutter och en klämma på kanten som klämmer fast strukturen i fästet.

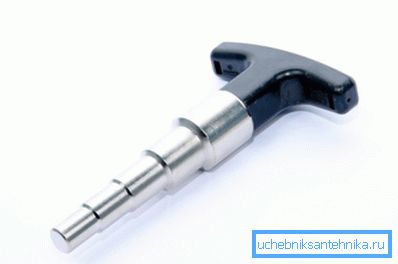

• Var noga med att flera rörets ände med en kalibrator - detta kommer att undvika deformation av tätningsringar.

• Sätt in fästet i det utspända röret, rikta in spännklämman och dra åt muttern tills den stannar. Ett tecken på att vi har lagt in tillräckligt med ansträngning är ett litet knäckande av klämman.

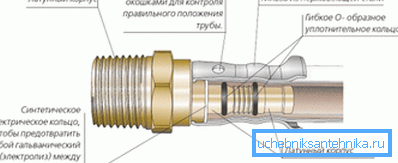

Presskopplingar är mer tillförlitliga, men deras installation kräver skicklighet och specialverktyg:

• Fragmentet av röret som skärs i storlek kalibreras genom noggrann inriktning av det inre lumenet.
• Vi lägger på krimphylsan på kanten.
• Monteringen sätts in i det kalibrerade munstycket, och skyddar dessutom anslutningen från korrosion med en dielektrisk packning.
• Fixa anslutningen med speciella tang. En insats installeras i klämman för detta, vars diameter motsvarar rörets diameter som är förenad.
• Om vi ​​gjorde allt rätt, då skulle detta berg stå emot ett arbetstryck på upp till 10 bar.

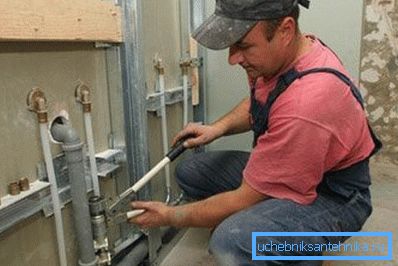

Enligt en av dessa metoder är hela vattenförsörjningssystemet monterat. Därefter behöver vi bara installera ventilerna, koppla kranar och mixare samt utföra en testkörning. Om det inte finns några läckor i lederna så gjorde vi allting rätt!

slutsats

Alla kan utrusta ett vattenförsörjningssystem med egna händer, men bara den som tillbringar tid och grundligt undersöker alla aspekter av den kommande uppgiften kommer att lyckas med att säkerställa att systemet har ett långt livslängd. För mer information om funktionerna i självläggande vattenrör kan du titta på videon i den här artikeln.
