Flänsad kran: typer, applikation, installationsfunktioner

Hur monteras ventilerna på flänsarna? När är deras användning motiverad i verktyg? Finns det några subtiliteter i installationen av dessa element av ventiler? Låt oss försöka svara på dessa frågor.

klassificering

Först kommer vi att förstå vad flänsventilerna är.

anordning

Genom det sätt på vilket vatten överlappar kan fyra klasser av ventiler särskiljas.

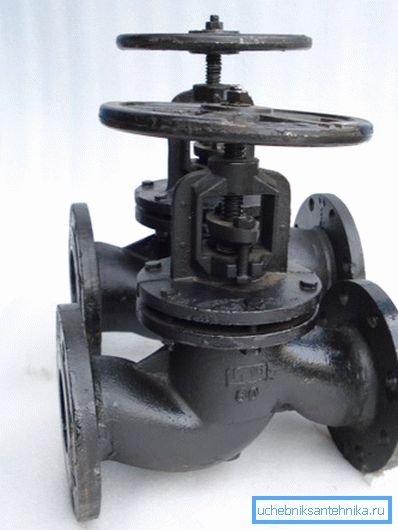

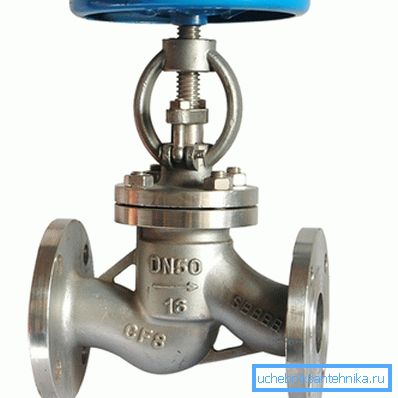

1. skruv. Ventilen är rörligt fastsatt på den gängade stången, vilken pressas mot sätet i ventilkroppen. Tightness säkerställs genom packning packning. Det är en tätningsbricka, som dras till kroppen med en mössa eller ett par bultar. Denna typ av ventil har ett antal specifika nackdelar:

• De kan passera vatten endast i en riktning. Motflödet är inte bara oönskat: det är farligt, eftersom det kan orsaka att ventilen släcker med den medföljande hydrauliska hammaren.
• De har högt hydrauliskt motstånd på grund av komplex form och relativt liten storlek på hålet i sadeln.
• De kräver periodisk packning av körteln, som produceras inte bara med den aktiva användningen av ventilen, men också när den är tomgång.
• Gummi eller paronitiska packningar bärs under drift och kräver även periodisk utbyte.

Anm .: Sand eller skalan, som fångas under ventilen, leder ofta till fullständig eller partiell förstöring av packningen. Dess resursminskning och hög temperatur miljö.

1. kork. I dem blockeras flödet av ett koniskt stopp med ett genomgående hål. Utan typiska problem var det inte gjort här.

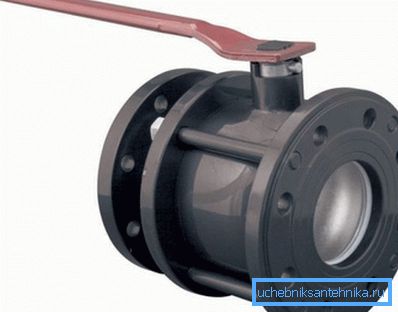

2. Med en stor ventilstorlek (till exempel DN65) kräver vändning av pluggen en stor ansträngning: Motståndet ökar i proportion till ökningen av kontaktytorna på pluggen och huset.
3. Periodisk packning av körteln krävs i detta fall.
4. gate. Deras anordning ligger närmare ventilen än till ventilen: den gängade stången sänker den koniska ventilen mellan två speglar (ringformiga tätningar i brons). Istället för körteln används ofta slitstark gummi- eller polymertätning; Det enda anmärkningsvärda problemet är ventilens oanvändbarhet under nedsmutsning av fasta sedimentspeglar.
5. boll. En mässing eller rostfritt stålkula med ett genomgående hål roterar i ventilkroppen när handtaget vrids. Den är fixerad av ett par ringformade sadlar av Teflon eller Teflon; en packning av samma material förseglar stammen.

Kulventiler är de mest praktiska, praktiska, hållbara och felsäkra. Samtidigt skiljer sig priset på en kulventil lite från andra strukturer av samma storlek.

onsdag

De flesta flänsventilerna för rör som erbjuds av marknaden är inriktade på användning i vattenförsörjning och värmesystem.

Lösningar för andra arbetsmiljöer kan dock också hittas.

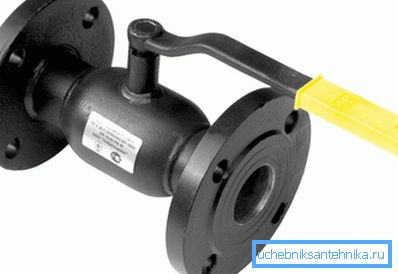

• Gaskolflännskranar har en förbättrad ytkvalitet på bollen, vilket förhindrar den lägsta läckan. De är som regel märkta med en gul penna.

Kärleksfullt: Tillverkarens anvisningar tillåter vanligtvis användningen av gasventiler i rörledningar som transporterar inte bara gas utan även vatten, oljeprodukter och ånga med temperaturer upp till 150 C.

• Ballångventilen använder värmebeständiga Teflon-tätningsringar, så att den kan arbeta i en miljö med temperaturer upp till 250 C.

funktionalitet

De flesta flänsade kranarna ger bara ett tillfälle - att helt stänga av strömmen av mediet genom rörledningen.

Det finns dock fler exotiska alternativ.

• Bultflänsreglerventilen möjliggör strypning av rörledningen, så att flödet smidigt ändras. Nyckelförskjutningen mellan reglerventiler och konventionella kulventiler är i form av ett hål i låsbollen: den är inte rund, men oval eller mer komplex i form.

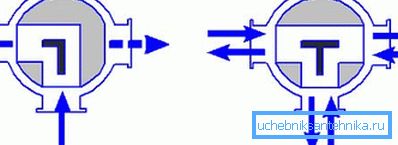

• Trevägs kulventilen skiljer sig också i form av haket: i detta fall är det gjort vinklat vilket gör det möjligt att inse principen om antingen - eller. Vattenflödet från pipeline nummer 1 riktas till rörnummer 2 eller nummer 3.

Storleken och tillämpningen

Storleken på alla flänsventiler som tillverkas av hushållsindustrin tas enligt GOST under nummer 28343-89.

Nyfiken: I princip regleras flänsarnas dimensioner, inklusive för ventiler, av en separat standard - GOST 12815-80. Detta dokument duplicerar emellertid helt enkelt storleken på storlekarna från GOST 28343-89.

Vi ger dessa dimensioner i millimeter och inches.

Vilka dimensioner av rörledningen motiverar användningen av flänsventiler för installation av värmesystem eller vattenförsörjning med egna händer?

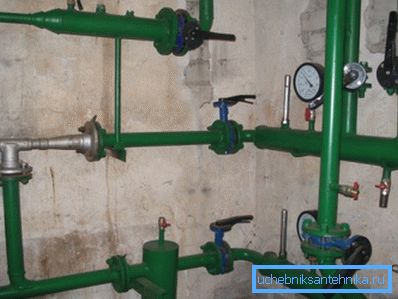

Enligt författaren - börjar med DU40. Det är bättre att byta flänskolventilen DN25 eller DN32 med en kopplingsventil: tråden i denna storlek kan klippas för hand, med en rörmunstycke, men flänsen måste svetsas, vilket ofta är problematisk och kräver fullständig dränering av rörledningen.

Samtidigt med en stor trådstorlek krävs även ett försök att flytta låsmuttern på sgone en enorm mängd ansträngningar. Det är mycket lättare att demontera eller byta flänskolventilen DN80 än att demontera gängskarven med samma diameter.

Nuance: I motsats till tråden behöver flänsen inte kräva installation av booster och kan användas vid brist på längden på rörets raka del. Att demontera små flänsanslutningar som är åtspända med stålbultar är dock inte för svaga i hjärtat. Bultar är som regel lättare att skära än skruvarna.

montering

Sammanslagets trick flänsar lite.

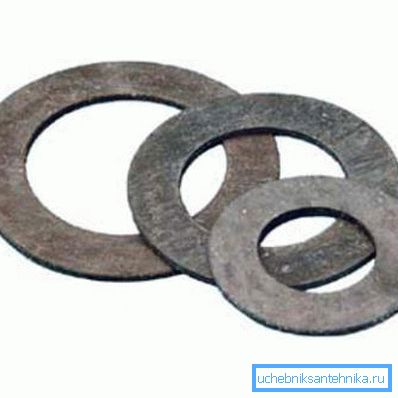

• Paronitiska packningar används vanligtvis för tätning. Men de kan ersättas av självhuggad från den gamla bilkameraen. Glöm inte att lämna tungan på kanten av packningen, vilket gör att du kan få den mellan flänsarna.

• För att undvika snedvridningar korsas flänsen i tvärriktningen, en eller två varv av tangenten åt gången.
• Bultar ska vara placerade på ena sidan av flänsen. Om planet är horisontellt skruvas bultarna uppåt. Det är lättare att bete nötterna; Dessutom faller det från en höjd av en lätt mutter mindre sannolikt att den skadar personen nedan.

slutsats

Vi hoppas att vår något ytliga bekantskap med en hel klass av ventiler och tillbehör kommer att hjälpa läsaren att välja lösningar för sina egna projekt. Videon i den här artikeln innehåller som vanligt extra material. Lycka till!
