Externt vvs- och avloppssystem: vad behöver beaktas vid

08-09-2018
Vattenförsörjning

Innan du fortsätter med installationen av extern kommunikation, bör du komma ihåg att kraven för dem innehåller en byggkod för externt VVS och avloppsvatten. Underlåtenhet att uppfylla kraven kan störa den ekologiska balansen på platsen, leda till att avloppsvattnet tränger in i jorden och förorening av akvativet. Dessutom kan själva systemet snabbt misslyckas.

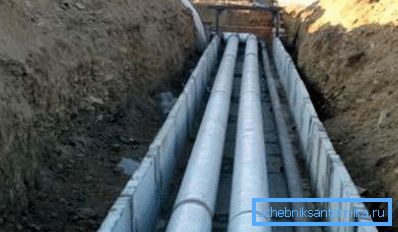

Det externa vattentillförseln måste installeras enligt reglerna.

Dokument som reglerar installationen av externa nätverk

Huvuddokumentet enligt vilket installationen av den externa VVS-enheten utförs är SNiP nr 3.05.04 / 85.

Utöver det bör bestämmelserna i följande samlingar beaktas:

  • SNiP № III / 4/80;
  • SNiP № 3,01.03 / 84;
  • SNiP № 3,01.01 / 85;
  • SNiP № 2.04.02 / 84.

Klar kommunikation ska tas i bruk enligt SNiP nr 3.01.04 / 87.

Enligt normerna kan vattenrör för externa vVS- och avloppsvätskor vara:

  • asbestcement;
  • stål;
  • armerad betong;
  • gjutjärn;
  • keramik;
  • plast.

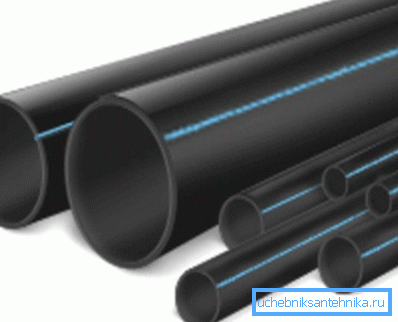

Plaströr för externt VVS.

Var uppmärksam! Nu används ofta polymera rörprodukter. De måste ha en etikett som tillåter utomhusinstallation. Sådana rör har vanligtvis en svart färg med en blå rand.

Allmänna krav på arrangemang av rörledningar

Enligt SNiP № 2.04.02 / 84 bör den yttre delen av vattenförsörjningen ha obligatoriska element.

VVS-systemets komponenter

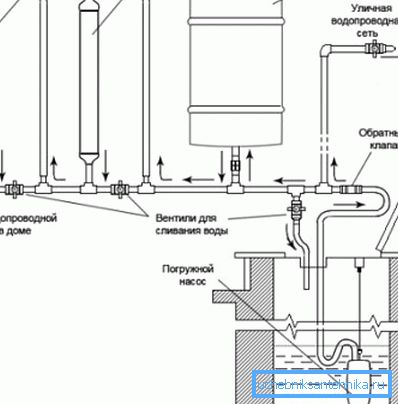

Scheme förortsvattenverkstäder.
  1. Vattenintag anläggning.
  2. rörledning, leverera resurs till ingången till huset.
  3. Lagertank (vattentorn).
  4. En inspektionsbyggnad bör placeras framför rörledningen.. När inspektionsbrunnar är installerade på extern vattenförsörjning är stoppventiler monterade i dem.
  5. För att öka trycket (tryck) till önskat värde, är systemet utrustat med en vattenpumpstation.
  6. Filtreringsenhet, rening av vatten till dricksstaten.

Samriskföretaget på externa vattenförsörjningssystem delar dem i följande kategorier utifrån deras syfte.

  1. Hushållstypen ger ägare med dryck.
  2. Brand analog är utformad för att släcka bränder.
  3. Produktionsversionen tjänar till transport av processvatten. Den används för kylutrustning, produktion etc.
  4. Vattenutsikt behövs för bevattning av växter.
  5. Den cirkulerande typen av vattenförsörjning tjänar till att minska vattenförbrukningen.
  6. Ofta löses det kombinerade nätverket av händerna. Det kan till exempel användas för att bevattna växterna och ge platsen dricksvatten.

Faktorer som beaktas

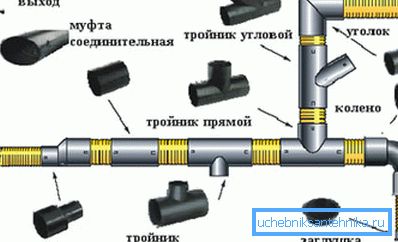

Fittings som används för rörpassning.
  1. När du lägger ut rören för nätverksmontering, låt inte penetrering av yta, avfall och grundvatten in i dem. Produkterna och tillbehören själva får inte vara förorenade.
  2. Kommunikationen går enligt det godkända projektet.
  3. Trenches före läggning av rör bör kontrolleras för att de överensstämmer med designdimensionerna.
  4. Rör för frikopplade klockformade nätverk ska placeras med det utsträckta änden mot vattenflödet.
  5. På raka sträckor måste du ständigt övervaka nätverksinstallationens rakhet.
  6. Instruktionen rekommenderar att kommunikationer läggs från metallrör som ska behandlas med en korrosionsförening.

Nätkonfiguration

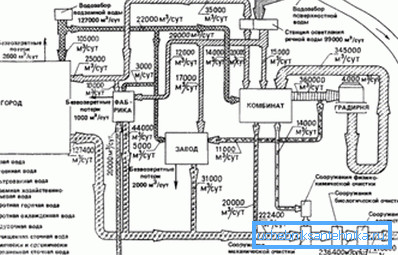

Ett exempel på systemet för kommunalt vattenförsörjning och avloppsvatten.
  1. Skytten bör grävas från vattenintaget, under jordfrysningsnivån, minst 20 cm.
  2. Vid inspektion av brunnsavstängningsventilerna installeras för utomhusvattenberedning. Deras diameter och typ måste anges i specifikationerna.

Var uppmärksam! Om systemet kommer att anslutas till ett gemensamt kommunalt vattenförsörjningssystem är det bäst att tilldela Vodokanal-anställda sin sidovinkel. Kabeldragning inuti huset kan ske självständigt.

  1. Minsta höjden på den externa vattentillförseln ska vara 3 cm för varje mätare, i riktning mot vattenintaget.
  2. Minsta tvärsnittet av rör för klyvvattenstandarder som fastställs på grundval av dess typ. Om det här är ett komplett separat hushållsnätverk - 200 mm, om all-rain stormsystemet är 250 mm.

Diametern för utomhusvattenslangarna bestäms utifrån vattenförbrukningen, liksom hydraulmotståndet hos alla segment av systemet.

Minsta diameter av den externa vattentillförseln är:

  • för ett verktygsnätverk i stora bosättningar, liksom industrianläggningar - 100 mm,
  • på landsbygden - 75 mm.
  • Om byggnaden är flera våningar - 150/200 mm.

Ömsesidigt arrangemang av tekniska nätverk

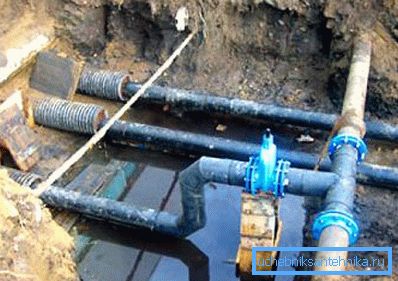

På bilden, den korrekta platsen för nätverken, i förhållande till varandra
  1. Vid parallellläggning av rören ska vatten och avloppsrör placeras med ett intervall på minst 40 cm.
  2. Det är strängt förbjudet att installera ett avloppsnät inom sanitetsvattenförsörjningen.
  3. När du inte kan korsa systemen, bör rören placeras vinkelrätt mot varandra. Att korsa dem i brant vinkel är förbjudet. I det här fallet bör du observera lutningen på den externa vattentillförseln.
  4. Vattenrör bör placeras ovanför avloppsvattnet. Där de skär varandra ska den vertikala luckan mellan dem vara minst 0,4 m.
  5. Om plaströr används för installation av system skyddas de av stålhöljen vid skärningspunkterna. Längden, och därmed priset på dessa element, är beroende av jordens typ. Om det är lera, ska höljets längd vara 5 m i båda riktningarna från skärningspunkten. I en starkt filtrerande mark (till exempel sandig) ökar siffran till 10 m.
  6. Klyftan mellan ingången av avlopp och vattenrör i byggnaden måste vara minst 1,5 m.

slutsats

Konstruera utomhus kommunikation, bör du följa byggregler och regler. De finns i SNiPs, dessa dokument innan arbetet bör undersökas.

Videon i den här artikeln innehåller mycket mer användbar.
