Externa vatten- och avloppsnätverk: föreskrifter och

Vilken SNiP på externa vatten- och avloppsnätverk är för närvarande i kraft? Vilka är kraven för designers och installatörer som de ålägger? Vilka material är utomhus VVS konstruerad från? Vad är avloppssystemen gjorda av? Låt oss försöka svara på dessa frågor.

Reglerande handlingar

I området av intresse för oss finns det två SNiP: er:

• SNiP om utformningen av externa nät för vattenförsörjning och avloppsnummer 3.05.04-85.
• SNiP 02.04.02-84, som innehåller krav på uppförande av extern vattenförsörjning.

Dessutom finns det en separat GOST för utarbetande av arbetsritningar av externa nätverk av intresse för oss. GOST 21.604-84 togs i bruk den 1 juli 1983 och är fortfarande giltigt till denna dag.

Låt oss undersöka nyckelkraven för båda dokumenten.

SNiP 3.05.04-85

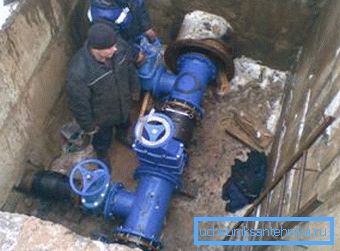

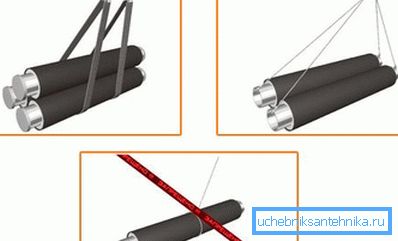

Hur ska installationen av externa nät för vattenförsörjning och avlopp enligt SNiP utföras? Vid rörelse av rörledningar med en skyddande beläggning bör du använda metoder för lastning och transport som utesluter skador på beläggningen.

Utformningen av rören i grävningen bör utesluta inträngning av främmande föremål. Innan rörledningen monteras inspekteras dess element från insidan och rengörs av eventuella föroreningar.

Vid montering av en ledningsrörledning från klockformade rör på ojämn terräng bör de läggas upp med slitsar uppför sluttningen. Instruktionen är förknippad med en lägre sannolikhet för läckage under tryckfördröjning av anslutningen i detta fall.

Rörledningens rakhet i raka sektioner kontrolleras visuellt, för clearance med hjälp av en spegel.

De maximala tillåtna avvikelserna från positionen av rörledningar axlar som är fasta i projektet är:

Tryckledningar kan läggas i en mild båg eller kurva, med två villkor:

• De är monterade från sockelrör med gummitätningar..

• Vridningsvinkeln på varje uttag överstiger inte 2 vinkelgrader med en diameter upp till 600 mm och en vinkelgrad med en diameter över 600 mm.

Vid mynningsuttag centreras rören så att spårets bredd i uttaget är densamma runt hela omkretsen.

Svetsade stålrör är monterade med svetsning (rak eller spiral) med minst 100 mm. Undantaget är rör med en söm kokad inuti och utomhus.

Externa vVS- och avloppsnät läggs med gjutjärn utan gummitätningar med tätning av socklarna med en tjära eller bituminiserad kabel och tätning med asbestcementmortel. På samma sätt är anslutningen färdig med betong och armerad betongledningar.

Men när man monterar en rörledning med liten diameter med egna händer, är det mycket lättare att använda tätningsmedel för sanitetssilikon för rör.

SNiP 02.04.02-84

Kvaliteten på vatten som levereras för hushållsbruk ska uppfylla alla krav i GOST 2874-82.

Obs! Detta dokument avslutas för närvarande. Krav på vattenkvalitet finns i SanPiN 2.1.4.1074-01.

Vid utformning av ett vattenförsörjningssystem bör man följa följande vattenförbrukningsnormer:

Huvudet bör inte vara mindre än:

• Vid ingången till enhöjdsbyggnaden - 10 meter.
• Vid ingången till flervåningsbyggnaden - 10 m + 4 meter på varje våning i byggnaden.
• På gatan kolumnen - 10 meter.

Om en byggnad med flera våningar byggs i ett område med låghus, levereras den med egen pumpstation.

Vattenkällor kan vara:

1. Kanaler, floder.
2. Sjöar, dammar och reservoarer.

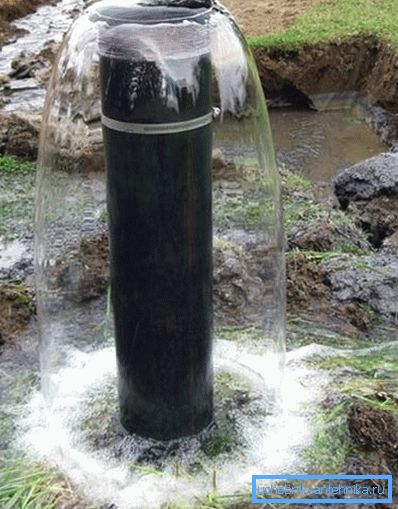

3. Wells.

För industrin är det tillåtet att använda behandlat avloppsvatten; men för att använda i produktionscykeln är vatten som uppfyller kraven på dricksvattenförsörjning förbjudet.

material

Låt oss ta reda på vilka material som används för den massiva konstruktionen av externa vatten- och avloppsnät.

Vattenförsörjning

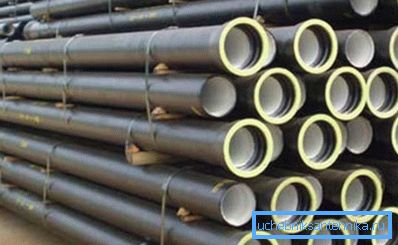

Gjutjärn användes i stor utsträckning vid konstruktionen av ledningar fram till omkring slutet av sjuttiotalet. Därefter användes klockformade rör under jaktning; tätning gjordes med cementlås och blysmältning. Moderna gjutjärnsledningar är utrustade med gummi o-ringar och används där hög mekanisk styrka behövs.

Stålrör med snabb och teknisk koppling av fransar med svetsade sömmar ersatte gjutjärn strax före Sovjetunionens sammanbrott. Priset på innovation är en kraftig minskning av resurserna: Reparation av externa vattenförsörjningsnät på grund av korrosion och övergödning av sediment krävs ofta 15-20 år efter installationen.

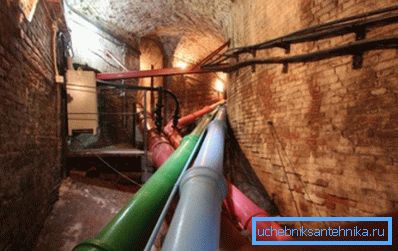

Som jämförelse: de gjutjärnspipor som användes vid byggandet av Peterhofs kända fontäner, har inte förändrats sedan idrifttagandet 1721.

För närvarande förskjuts metallrör av polyeten. Tryckröret är anslutet genom lågtemperatursvetsning: ändarna av närliggande vippar smälts och pressas mot varandra tills polymermassan härdar. Lösningens minsta livslängd uppskattas till 50 år; Plastytan är inte övervuxen med sediment och ger extremt lågt hydrauliskt motstånd.

avlopp

• Traditionellt gjutjärn noterades här också: det är för närvarande att avloppsvattnet mellan brunnarna ofta läggs.
• Förstärkta betongrör används som regel vid uppbyggnad av samlare.
• Keramik används främst inom industrin för transport av kemiskt aggressivt och högtemperaturutflöde.

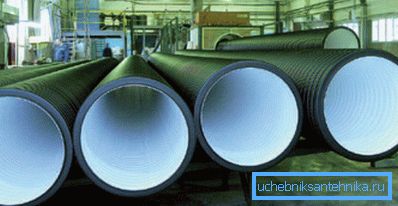

• Polyvinylkloridpipor används massivt tillsammans med gjutjärn för att lägga till avloppssystem med liten diameter; men för uppbyggnad av samlare används förutom armerad betong tvåskiktsrör med yttre korrugering, gjorda av polyeten.

slutsats

Att räkna upp materialet sänkte vi medvetet många relativt exotiska typer av rör som läsaren knappast möter i vardagen. Ytterligare information, som vanligt, kommer att erbjuda en video i den här artikeln. Lycka till!
