Vad är en brunn? Svaret verkar vara uppenbart: ett hål i marken från vilket vatten pumpas ut. Tydlig och felaktig. Vi har framför oss ett brett sortiment av utrustning - från filtret med sump till det automatiska pumpstartsystemet. Ämnet i denna artikel är installationen av vattenbrunnar.

komponenter

Så vad består en brunn av? Vi kommer omedelbart att förklara att vi diskuterar byggandet av en brunn med relativt låg djup (upp till 70-100 meter) med en flödeshastighet som är tillräcklig för att ge vatten för boende i ett eller två eller tre privata hus. Industriella brunnar som kan leverera tiotals kubikmeter vatten per timme och ta vatten från nedre horisonten är mer komplicerade.

Flytta ner brunnsborrningen.

• Rinna av väl. Detta är ett rör med blinda väggar, försänkt i ett vattentätt lager under filtret.
• Egentligen ett filter som ger rengöring av vatten som kommer till pumpen från sand och jordpartiklar.
• Höljesrör, vilket säkerställer borrhålets stabilitet. Det är tack vare henne att den smala vertikala brunnen inte smuler under de allra första dagarna av operationen.
• Pit eller caisson ligger vid brunnspetsen. Syftet med uppbyggnaden av denna grunda brunn är dubbelt: det skyddar röret genom vilket vatten levereras från frysning och förhindrar att jorden skjuter över höljet.

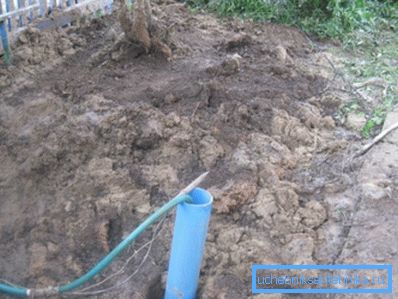

Nyfiken: i varma områden gör brunnar ofta det här elementet. I synnerhet på Krim, med sin positiva temperatur på den kallaste vintermånaden, kan man observera höljet som sticker direkt ur marken. Vatten går in i huset genom icke-begravd insats.

• En pump som lyfter vatten från ett djup.
• Tryckrör genom vilket vatten strömmar från brunnen till huset.
• Avstängningsventil som hindrar vattenflödet när pumpen är stoppad.
• Automatisk pumpstyrning.
• Ackumulator eller lagertank, så att pumpen står i viloläge.

I denna ordning analyserar vi enhetens brunnar för vatten mer detaljerat.

Underjordisk del av brunnen

Skyddskolumn

Filtret och sumpen är en del av höljet och sänks ner i brunnen borrad med egna händer eller med inblandning av teknik som helhet. Kolonnen är som regel monterad på plats från rörsektioner som levereras med lås (oftast gängade).

Diametern på höljet är vanligtvis något större än pumpens diameter; För de vanligaste 4-tums pumparna används ett 125 mm rör.

Vilka material kan användas och vilka är deras nyckelfunktioner?

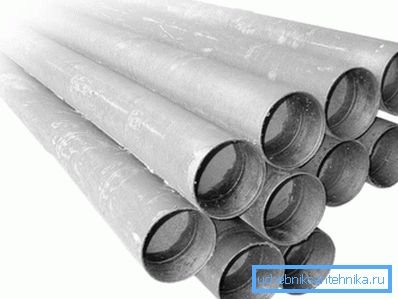

• Det traditionella höljesmaterialet är svart stål. Trots känsligheten för korrosion når dess livslängd 50 år eller mer på grund av den solida väggtjockleken - 5-6 mm. Det tjockväggiga röret är inte rädd för någon markrörelse och säkerställer att brunnen fungerar under alla förhållanden. Den enda nackdelen med detta material är det höga priset.

• Asbestcementrör är mycket billigare; mycket lägre och deras styrka. Materialet är endast lämpligt för stabila jordar med ett grundligt djup på brunnen (borrning på sanden).
• Lågtryckspolyeten (HDPE) är ett ännu mer ekonomiskt material. Den har en praktiskt obegränsad livslängd - med en reservation: mjuk plast kan inte motstå mekaniska påkänningar.

Användbar: Som hölje används endast tryckrör, som utmärks av deras hållfasthet och väggtjocklek.

• Unplasticized polyvinyl chloride (NPVH) - en kompromiss mellan styrkan i stål och lågkostnadspolyeten. Rör något stelare av HDPE; Gängade anslutningar gör det enkelt att kombinera dem i en kolumn.

Vad är filtret som eliminerar förorening?

1. Stålhöljessträngar är vanligtvis kompletta med flätat filter i rostfritt stål.
2. Plastfiltret är en perforeringszon. Små hål med ett litet intervall ligger över en längd av 1-3 meter av röret efter ca en meter lång del av sumpen.

Priyamok, caisson

Gropen är en brunn, öppen något under frysningsnivån. Väggarna är betongade eller upplagda av röd tegel (silikat tolererar inte långvarig kontakt med vatten). Ett lera lås bildas runt höljet som stiger i mitten av höljet av höljet, vilket skyddar brunnsborrningen från vattenintressen från ytan.

Från ovan, är gropen täckt med en betongplatta eller tjocka plattor och isoleras på något tillgängligt sätt.

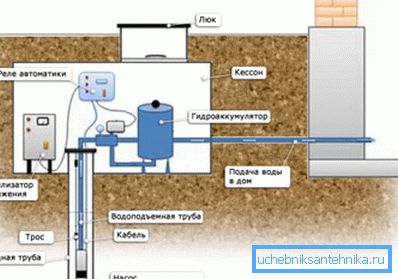

Caisson är en nyckelfärdig lösning, en plast-, stål- eller betongblock, som ofta levereras med lucka. Caissons är i stor efterfrågan på grund av de betydande tidsbesparingarna vid välutrustningsskedet.

pump

Vad kan vara enheten som höjer vattnet till ytan?

I butikerna finns tre typer av borehålspumpar.

1. yta ligger i gropen eller källa och höjer vattnet, vilket skapar ett vakuum i nedröret. Det är uppenbart att vatten inte kan höjas på ett så djupt sätt: Denna typ av pump används exklusivt vid utrustad brunnar med sand vid ett vattendjup på högst 10 meter.
2. Membran nedsänkbar pump ger huvudet på grund av cykliska oscillationer av en solenoid med ett par membran. En uppsättning kulventiler ger rörelse av vatten i rätt riktning i båda faser av cykeln.

Dessa enheter ger bra tryck för kompakt storlek och låg kostnad; För djupa brunnar bör de dock inte användas. Instruktionen är kopplad till en relativt liten (inte mer än 2 års) resurs mellan reparationer: Membranen i arbetsprocessen deformeras kontinuerligt, ackumulerar den så kallade materialutmattningen och kräver periodisk utbyte.

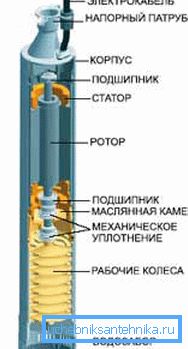

1. Slutligen är centrifugalpumpen i hjärtat av det mest populära systemet. - Den vanliga centrifugalhjulet ligger. Centrifugalpumpen skiljer sig från sin nära kusin, virvelpumpen, genom det stora avståndet mellan pumphjulet och höljet (sålunda tillverkarna undviker accelererad erosion med oundvikliga slipmedel) och närvaron av flera steg för att kompensera för det oundvikliga tryckfallet med ökande clearance.

Varje etapp består av en separat pumphjul och diffusor; Samtidigt monteras impellrarna på axeln som är gemensamma för alla elmotorer. Ett steg ökar trycket vid pumputloppet med 5-10 meter.

Övertäckningsutrustning

Vad ser en bra enhet för vatten ut över marknivå?

buffert

Hydroaccumulatorn eller ackumuleringskapaciteten verkar i denna roll.

Varje lösning har sina egna fördelar och nackdelar.

• Ackumulatorn kan skapa mer tryck i vattenförsörjningssystemet och det kan placeras när som helst i vattenförsörjningssystemet. Emellertid har ackumulatorer en relativt liten volym och är ganska dyra.

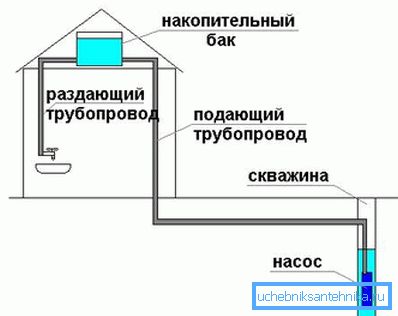

• Ackumulativ kapacitet, tvärtom, till en måttlig kostnad kan ha en mycket betydande mängd, vilket gör att du kan överföra strömavbrott eller reparera pumpen utan obehag. Det måste emellertid vara belägen på toppen av byggnaden.

Referens: För att säkerställa ett acceptabelt tryck på 1 kgf / cm2 i vattenförsörjningssystemet måste kapaciteten höjas till en höjd av 10 meter, vilket ungefär motsvarar tre våningar.

automation

Det är en sensor, på kommandot som reläet slås på och av pumpen.

Typ av sensor beror på typen av buffertkapacitet:

• Vid en hydroaccumulator slås pumpen på när trycket i vattenledningen faller under ett tröskelvärde.

• I ackumuleringskapacitet placeras den vattentäta sensorns vattennivån.

slutsats

Om läsaren inte har fått något svar på några frågor - kanske hittar han dem i videon i den här artikeln. Lycka till!
